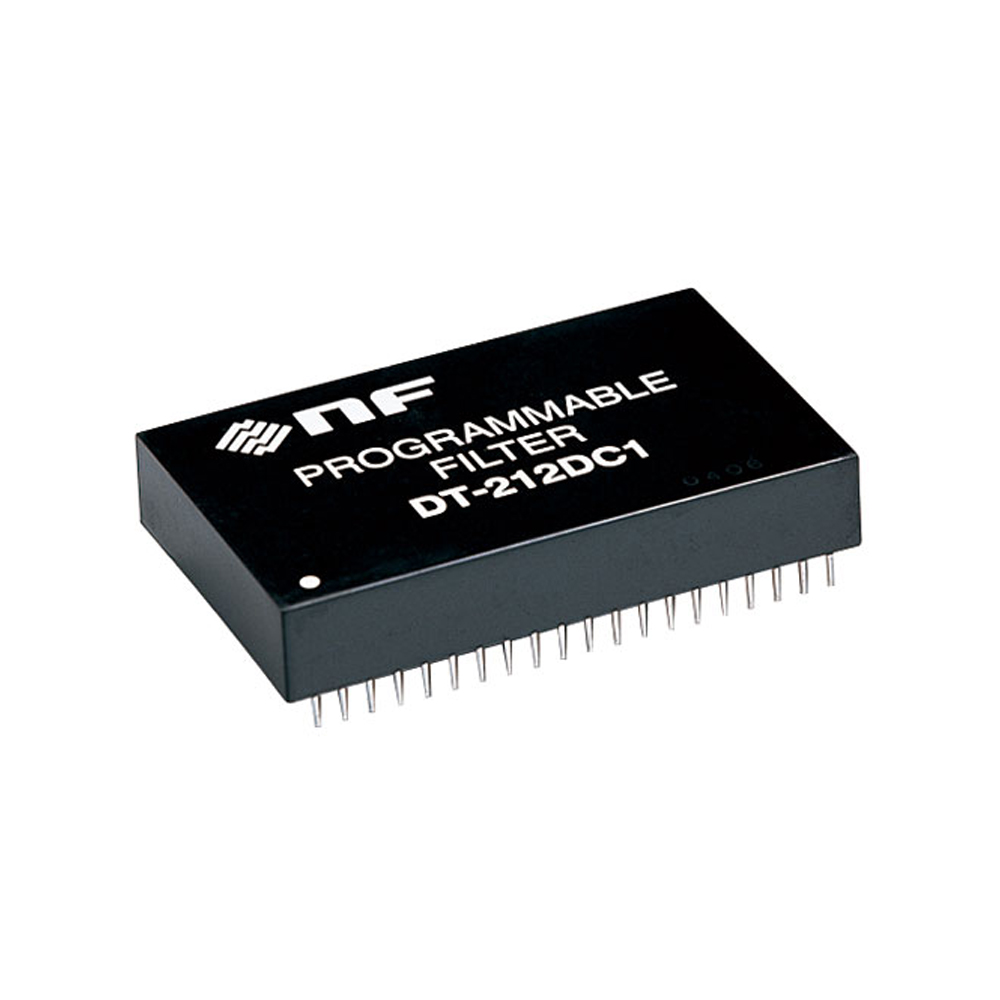

エヌエフ回路設計ブロック プログラマブルフィルタ
DT-212シリーズは、デイジタル信号により周波数を制御できるユニバーサルフィルタです。
12dB/octの減衰傾度のローパス及びハイパスフィルタ出力と、6dB/oct•バンド幅の減衰特性のバンドパスフィルタ出力の3出力が同時に得られます。さまざまな特性のフィルタや高次フィルタを構成できるように、通過利得やQは、外付け抵抗により容易に設定することができます。
周波数制御はBCD3桁(12ライン）で行います。周波数範囲は、1Hz～1.599kHz(DT-2120C1)と100Hz～159.9kHz (DT-212DC2)の2タイプと、外付けキャパシタにより範囲を設定するタイプ(DT-2120)とがあります。
フィルタ特性
| 種類 | ローパス、ハイパス、バンドパス | |
|---|---|---|
| 次数 | 2(1次対） | 減衰傾度 | 12dB/oct ローパス、ハイパス 6dB /oct•バンド幅 バンドパス |
| 特性 | あらゆる高次系フィルタが構成可能* 1 （外付け抵抗値による） |
|
| 設定周波数範囲(fc) | DT-212DC1:1Hz～1.599kHz DT-212DC2:100Hz～159.9kHz DT-2120 ：外付けキャパシタによる |
|
| Q | 範囲 | 1/3～1 X 106/fc |
| 設定 | 外付け抵抗による | |
入力特性
| インピーダンス | 利得設定用外付け抵抗による(10kΩ／利得） |
|---|---|
| 定格最大電圧 | ±10V／利得 |
| 許容最大電圧 | 電源電圧と同じ |
出力特性
| インピーダンス | 5Ω以下 |
|---|---|
| 定格最大電圧 | ±10V（≤100kHz) |
| 負荷抵抗 | 2kΩ以上 |
| 通過域利得*2 | 外付け抵抗による |
| ひずみ率*3 | 0.002% (typ) |
注）特記なき場合は、電源電圧±15V、+5V、利得1 、Q=0.707、周囲温度23℃±5℃
*1 構成については、「機能モジュールアプリケーションノート」をご覧ください。
*2 ローパス出力は直流通過型。ハイパス出力の高域特性は500kHzまで
*3 測定点は、ローパスはfc/2、ハイパスは2fc、バンドパスはfo
| 雑音 | ローパス：35 µ Vrms (typ) ハイパス：100 µ Vrms(typ) バンドバス：30µ Vrms (typ) (10Hz～500kHz帯域） |
|---|---|
| オフセット電圧 | ±20mV(typ) 外付け半固定抵抗器により調整可能 |
| オフセット電圧変動 | 5µV／℃ （typ) |
遮断周波数制御特性
| コード | BCD３桁、正理論（±5V） |
|---|---|
| 入力回路 | CMOS4000シリーズ、100ΩにてGNDにプルダウン（内部） |
| 確度 | ±0.1％（typ）(212D)、±0.5％（typ）（212DC1/2） |
内蔵オペアンプ
| バイアス電流 | 200nA(typ) |
|---|---|
| fT | 10MHz(typ) |
| スルーレート | 8V /µsec (typ) |
その他
| 電源電圧 | ±15V±10%、+5V±10% | |
|---|---|---|
| 消費電流 | typ : +15mA/ -18mA、+2.2mA max: +23mA/-27mA、+3.3mA |
|
| 温湿度範囲 | 動作 | -20℃～70℃、10～95%RH |
| 保存 | -30℃～80℃、10～80%RH | |
| 外形寸法 | 54.4 x 33. 7 x 9.4mm、HA型 | |
商品仕様
| 製品名: | DT-212DC1 |
|---|---|
| 型番: | DT-212DC1 |
| メーカー: | エヌエフ回路設計ブロック |
