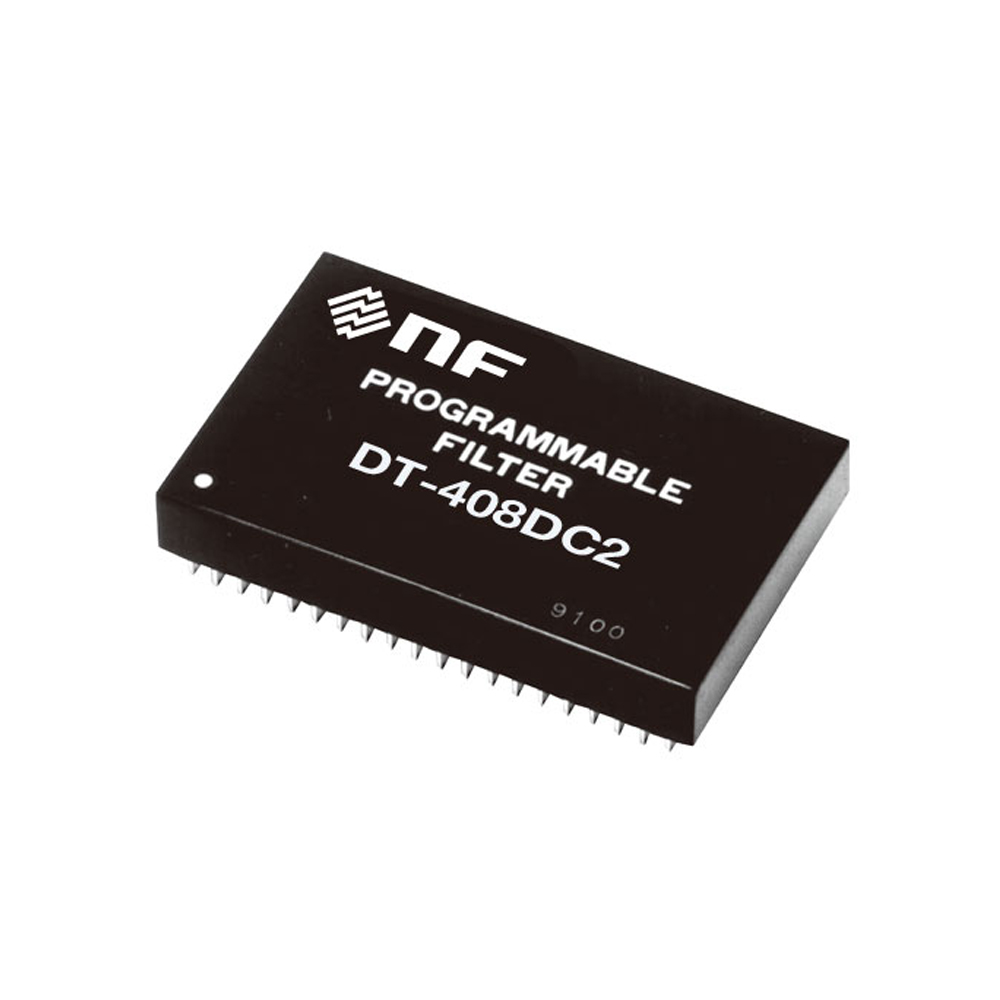

エヌエフ回路設計ブロック プログラマブルフィルタ
DT-408D/DT-408DC2シリーズは、2次ステートバリアブルフィルタを2段内蔵したユニバーサルフィルタです。さまざまな特性のフィルタや高次フィルタを構成できるように、利得やQは、外付け抵抗により容易に設定することができます。
周波数制御は、BCD2桁(8ライン）で行います。周波数範囲は、外付けキャパシタにより設定するDT-4080とlkHz～l59kHzのDT-408DC2の2タイプがあります。
形状は、HB型(54.4x 33. 7 x 8.0mm) 40ピンDIPです。
フィルタ特性
| 種類 | ローパス、ハイパス、バンドパス | |
|---|---|---|
| 次数 | 2次(1次対）X2段 | |
| 減衰傾度 | 12dB/oct ローパス、ハイパス 6dB/octバンド幅 バンドパス |
|
| 特性 | あらゆる高次系フィルタが構成可能 1ユニットあたり4次系まで可能 |
|
| 設定周波数範囲（fc） | DT-408D：外付けキャパシタによる DT-408DC2：1kHz～159kHz |
|
| Q | 範囲 | 1/3～1×106/fc |
| 設定 | 外付け抵抗による | |
入力特性
| インピーダンス | 利得設定用外付け抵抗による(10kΩ／利得） |
|---|---|
| 定格最大電圧 | ±10V／利得 |
| 絶対最大電圧 | 電源電圧と同じ |
出力特性
| インピーダンス | 5Ω以下 |
|---|---|
| 定格最大電圧 | ±10V （≤100kHz) |
| 負荷抵抗 | 2kΩ以上 |
| 通過域利得 | 外付け抵抗による |
| ひずみ率 | 0.003% (typ) |
注）特記なき場合は、電源電圧±15V、利得1、Q=0.7071、周囲温度23℃±5℃
| 雑音 | ローパス：15µVrms(typ) ハイパス：70 µ Vrms (typ) バンドパス：30 µ Vrms (typ) (fc=80kHz、10Hz～500kHz帯域） |
|---|---|
| オフセット電圧 | ±20mV(typ) 外付け半固定抵抗によりゼロ調整可能 |
| オフセットドリフト | 10µV／℃(typ) |
遮断周波数制御特性
| コード | BCD2桁、負論理 |
|---|---|
| 入力回路 | 100kΩにて+5Vにプルアップ |
| 確度 | DT-408D ：±0.1% (typ) DT-408DC2：±0.5%(typ) |
内蔵オペアンプ
| バイアス電流 | 200nA(typ) |
|---|---|
| fT | 10MHz(typ) |
| スルーレート | 8V/ µs(typ) |
その他
| 電源電圧 | ±15V±10% | |
|---|---|---|
| 消費電流 | ±50mA(typ) | |
| 温湿度範囲 | 動作 | ー20℃～+70℃ 10%～95%RH |
| 保存 | ー30℃～+80℃ 10%～80%RH | |
| 外形寸法 | 54.4 x3 3.7 x 8 .0mm、HB型 | |
商品仕様
| 製品名: | DT-408DC2 |
|---|---|
| 型番: | DT-408DC2 |
| メーカー: | エヌエフ回路設計ブロック |
