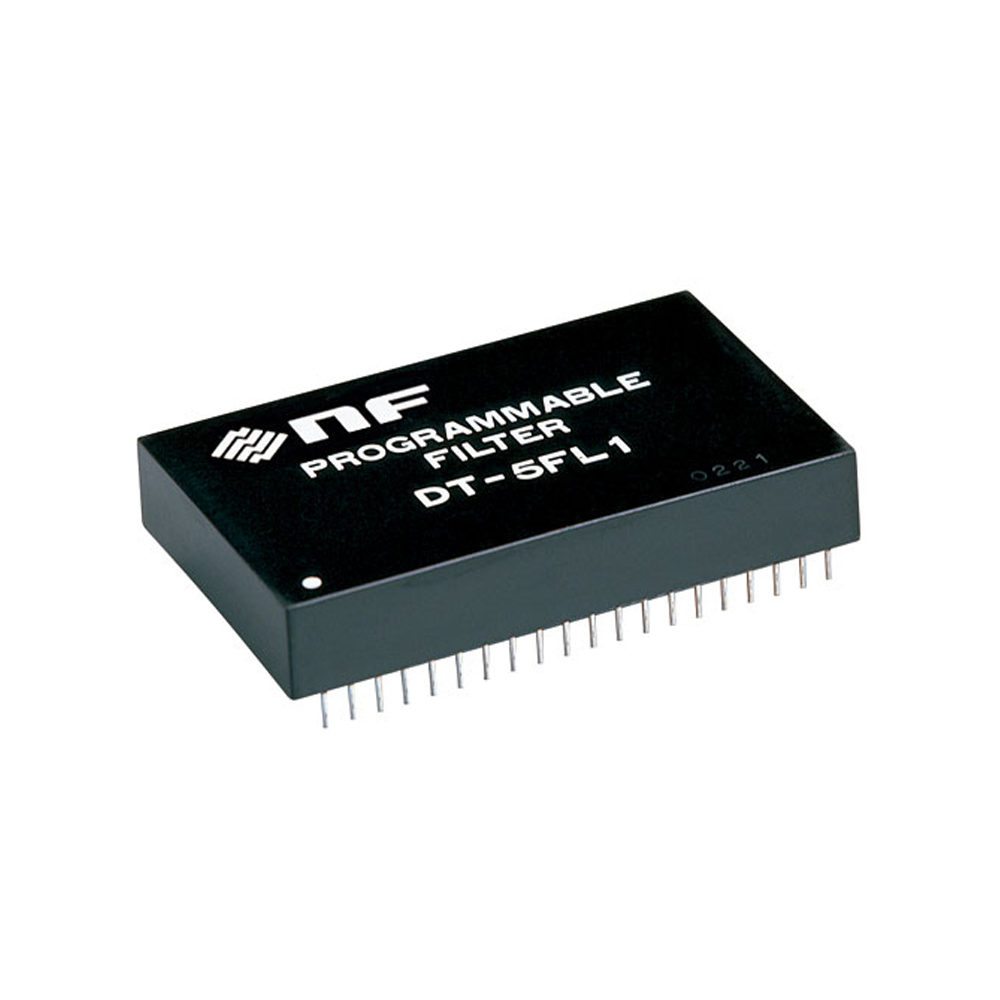

エヌエフ回路設計ブロック プログラマブルフィルタ
DT-5FL/6FLは、特にA/D変換時のアンチエイリアシング用に開発された急峻なローパス
フィルタです。デイジタル信号で遮断周波数を8点切換えできるので、サンプリング周波数をたびたび変更する用途に最適です。
60dB/oct相当 5次連立チェビシェフローパス DT-5FL 1/2
80dB/oct相当 6次連立チェビシェフローパス DT-6FL 1/2
絶対定格
| 電源電圧（±Vs） | ±16V |
|---|---|
| 入力電圧 | ±Vs |
| 制御電圧 | +5.5V-0.5V |
フィルタ特性
| DT-5FL1/2 | 5次連立チェビシェフローパス |
|---|---|
| DT-6FL1/2 | 6次連立チェビシェフローパス |
遮断周波数(fc)特性
| 遮断周波数 DT-5FL -3dB点 DT-6FL 0dB点 |
1型 | 10、20、50、100、200、500、1k、2kHz | |||||
|---|---|---|---|---|---|---|---|
| 2型 | 100、200、500、1k、2k、5k、10k、20kH | ||||||
| 設定 3ビットバイナリ 1:0V 0:+5Vまたは開放 |
|||||||
| 1型 | 2型 | コントロール | |||||
| C | B | A | INH | ||||
| 10H | 100H | 0 | 0 | 0 | 0 | ||
| 20 | 200 | 0 | 0 | 1 | 0 | ||
| 50 | 500 | 0 | 1 | 0 | 0 | ||
| 100 | 1k | 0 | 1 | 1 | 0 | ||
| 200 | 2k | 1 | 0 | 0 | 0 | ||
| 500 | 5k | 1 | 0 | 1 | 0 | ||
| 1k | 10k | 1 | 1 | 0 | 0 | ||
| 2k | 20k | 1 | 1 | 1 | 0 | ||
| 確度 | ±3％以内 | ||||||
通過域特性
| 利得 | 0dB±0.3dB以内(0.05fc) |
|---|---|
| リプル | 0.13dBp-p（設計中心値） |
| ひずみ率 | 0.05%(typ） |
減衰域特性
| DT-5FL | DT-6FL | |
|---|---|---|
| 減衰傾度 | 60dB/oct相当 | 80dB/oct相当 |
| 減哀特性 | 60dB(typ)1.82fc | 74dB(typ)1.9fc |
| 最小減哀量 | 60dB(typ) | 74dB(typ) |
| 高域減衰量10fc～1MHz | 55dB以上 | 60dB以上 |
入力特性
| 入カインピーダンス | 50kΩ以上 |
|---|---|
| 最大入力電圧（線形） | ±10V |
出力特性
| 出力インピーダンス | 100Ω以下 |
|---|---|
| 最大出力電力 | ±10V |
| 雑音電圧 | 140µVrms以下、入力ショート(10Hz～500kHz BW) |
| オフセット電圧 | ±10mV(typ)調整可能 |
その他
| 電源電圧 | ±15V(±14V～±16V) | |
|---|---|---|
| 消費電流 | ±28mA(typ) ±33mA(typ) |
|
| 温室度範囲 | 動作 | ー20℃～70℃ 10%～95%RH |
| 保存 | ー30℃～80℃ 10%～80%RH | |
| 外形寸法 | 55.4×33.7×9.4mm、HA型 | |
注）特記なき場合は23℃±5℃、Vs＝±15V
商品仕様
| 製品名: | DT-5FL1 |
|---|---|
| 型番: | DT-5FL1 |
| メーカー: | エヌエフ回路設計ブロック |
