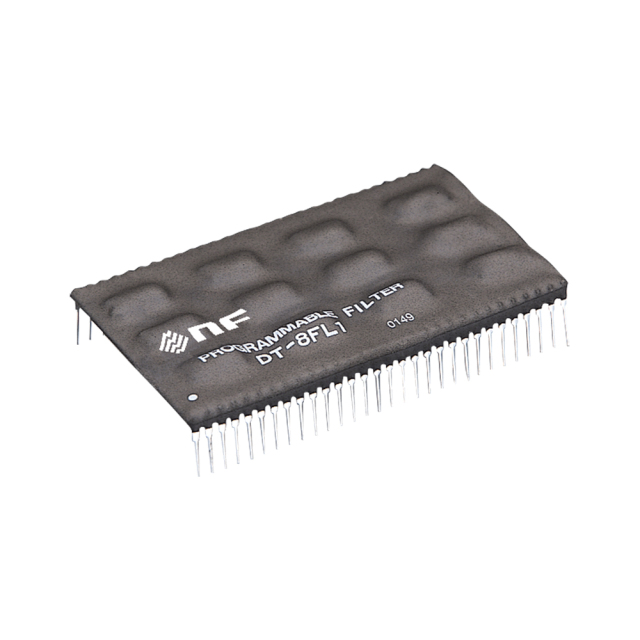

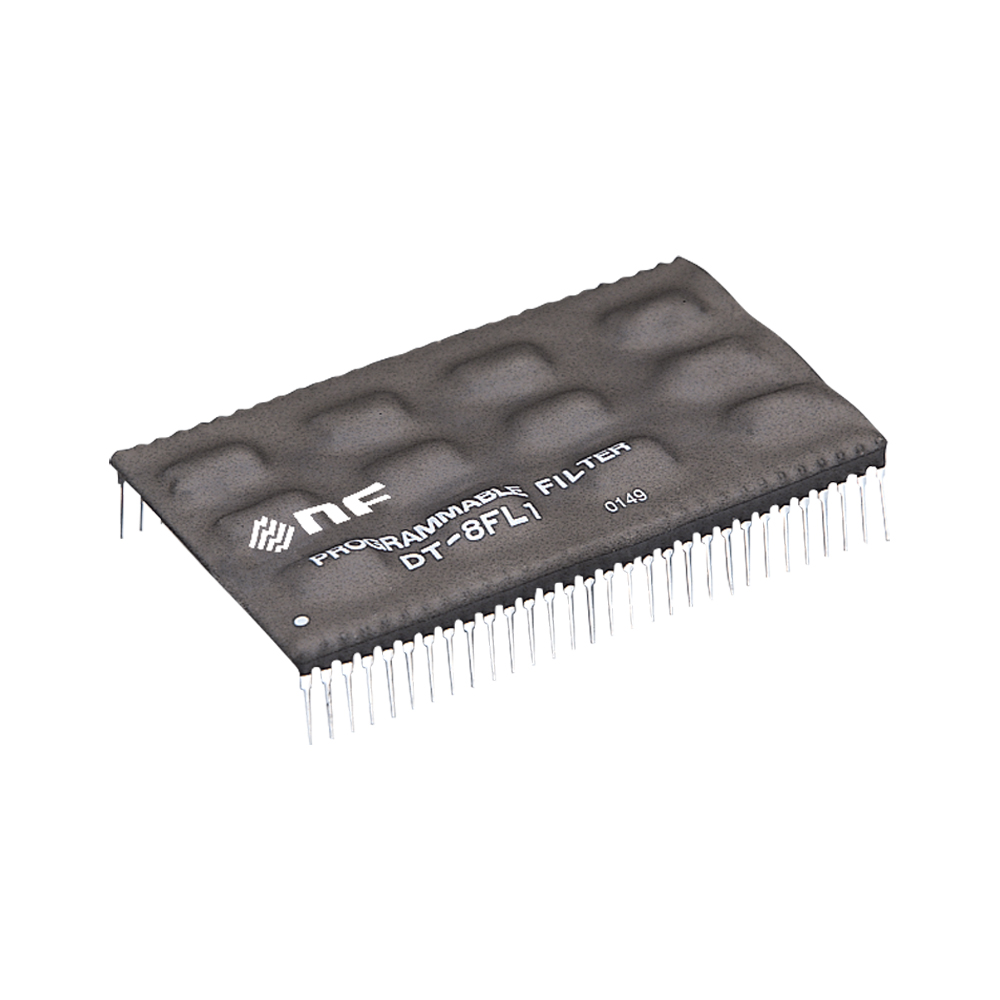

エヌエフ回路設計ブロック プログラマブルフィルタ
本器は8次連立チェビシェフ特性のアンチエイリアシングフィルタです。
遮断周波数は20Hz～20kHzと100Hz～100kHzの2種類用意されており、それぞれ1-2-5シーケンスで外部信号4bit制御による10点切り換えです。
電源電圧は±BVで動作し、形状は60pinのDIPタイプです。
絶対定格
| 電源電圧（±Vs) | ±10 |
|---|---|
| 入力信号電圧 | ±Vs |
| 制御電圧 | +8.5V、-0.5V |
フィルタ特性
| フィルタ特性 | 8次連立チェビシェフローパスフィルタ |
|---|
遮断周波数(fc)特性
| 遮断周波数範囲＊ | 1型 20Hz～20kHz 2型 100Hz～100kHz 1、2、5シーケンス |
|
|---|---|---|
| 設定 | バイナリコード4bit 負論理 | |
通過域特性
| 利得 | 0dB±0.1dB以内(@0.05fc) |
|---|---|
| リプル | 0.1dBp-p(typ)( @DC～fc) |
| ひずみ率 | 0.013％以下(@0.5fc、1Vrms入力） |
減衰域特性
| 減衰傾度 | 130dB/oct相当 |
|---|---|
| 減衰特性 | 82dB (typ)( @1.56fc～1MHz) |
入力特性
| 入力インピーダンス | 10kΩ、20kΩ(typ) | 最大入力電圧（線形） | ±5V |
|---|
出力特性
| 出カインピーダンス | 100Ω以下、50Ω(typ) |
|---|---|
| 最大出力電圧 | ±5V |
| 雑音電圧 | 1型：60µ Vrms (typ) 2型：80µ Vrms (typ) (BW:10 Hz～500kHz) |
| オフセット電圧 | ±10mV(typ)調整可能 |
| 負荷抵抗 | 2kΩ以上 |
その他
| 電源電圧 | ±8V ±10% | |
|---|---|---|
| 消費電流 | 1型：±30mA(typ) 2型：±72mA(typ) |
|
| 温湿度範囲 | 動作 | -20℃～70℃ 10%～95%RH |
| 保存 | -30℃～80℃ 10%～80%RH | |
| 外形寸法 | 76.7×47.2×8.0、ID型 | |
注）特記なき場合は23℃±5℃、Vs＝±8V
*fcは0dBをよぎる点です。
コントロール
| 制御 | 遮断周波数〔Hz〕 | ||||
|---|---|---|---|---|---|
| D | C | B | A | DT-8FL1 | DT-8FL2 |
| 0 | 1 | 0 | 0 | 20k | 100k |
| 0 | 1 | 0 | 1 | 10k | 50k |
| 0 | 1 | 1 | 0 | 5k | 20k |
| 0 | 1 | 1 | 1 | 2k | 10k |
| 1 | 0 | 0 | 0 | 1k | 5k |
| 1 | 0 | 0 | 1 | 500 | 2k |
| 1 | 0 | 1 | 0 | 200 | 1k |
| 1 | 0 | 1 | 1 | 100 | 500 |
| 1 | 1 | 0 | 0 | 50 | 200 |
| 1 | 1 | 0 | 1 | 20 | 100 |
1:0VまたはGND
0:+8Vまたは開放
内部処理として、制御端子は100kΩで十8Vにプルアップ
商品仕様
| 製品名: | DT-8FL1 |
|---|---|
| 型番: | DT-8FL1 |
| メーカー: | エヌエフ回路設計ブロック |
