NF回路設計ブロック 交流電源

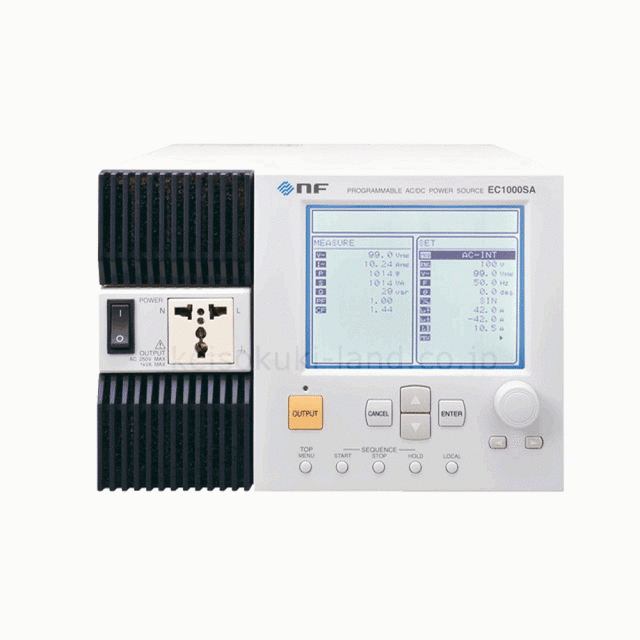

EC1000SA プログラマブル交流電源 AC1kVA/DC1kW
ハイブリッド・パワー制御により、さまざまな負荷条件に対して、安定した出力 EC1000SAはAC1kVA、
DC1kWの安定した電力供給が可能なプログラマブル交流電源です。
さらに計測機能、電流リミッタ、シーケンスなどの電源試験に必要な機能を搭載。
また、小型・軽量、見やすいディスプレイなど、研究室でもラインでも、手軽に使える交流電源です。
また、保護機能やインタフェースも充実し、システム組込み電源としても安心してお使いいただけます。

特長

• AC1kVA／DC1kW、 AC+DC
• 最大出力電圧：310V
• 最大ピーク電流：4倍
• 計測機能：電圧, 電流, 電力, 周波数, 力率, CF, 高調波電流
• シーケンス機能（出力パターンを自在にプログラム）
• 電流リミッタ機能、保護機能
• USB/RS-232、外部制御入出力(CONTROL I/O)
• コントロールソフトウエア標準添付 （計測値のロギング、シーケンス編集、任意波形作成）

主な仕様

最大出力電力		AC：1000VA / DC：1000W
出力電圧 設定	AC	100Vレンジ：0.0V~155.5V(0.1V分解能）
		200Vレンジ：0.0V~310.0V(0.1V分解能）
	DC	100Vレンジ：-220.0V~+220.0V(0.1V分解能）
		200Vレンジ：-440.0V~+440.0(0.1V分解能）
最大出力 電流	AC	100Vレンジ：10A／200Vレンジ：5A
	DC	100Vレンジ：10A／200Vレンジ：5A
最大出力ピーク電流		100Vレンジ：40Apk／200Vレンジ：20Apk
周波数設定範囲		1.0Hz~550.0Hz（0.1Hz分解能）、設定確度 ±0.01%
出力電圧波形		正弦波、方形波、任意波（16種類）
出力電圧ひずみ率		0.5%以下
出力電圧波形		正弦波、方形波、任意波（16種類）
入力電圧範囲		AC100~230V、50Hz/60Hz
消費電力		1.4kVA以下
インタフェース		USB、RS-232
外形寸法(mm) 、質量		258（W）×176（H）×440（D）（突起物を除く） 、 約9.7kg
付属品		電源コードセット （15A/125V） 電源コードセット （10A/250V、プラグなし） 取扱説明書 コントロールソフトウエア （CD-ROM）

コントロールソフトウエアが標準で添付！ コントロールソフトウエアは、基本パラメタの操作、
計測値のデータロギング、任意波の編集／転送、シーケンスの編集／制御が可能です。
開発時の計測データの解析や生産ラインにおける各種試験の自動化をサポートします。

コントロールソフトウェア要求PC-SPEC

• CPU：300MHz（1.6GHz以上を推奨）
• メモリ：128MB以上（512MB以上を推奨）
• HD：64MB以上
• OS：Windows XP（32bit）/Vista（32bit）/7（32/64bit） 日本語版（Microsoft社製）
• CD-ROMドライブ、USB1.1以上

※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。

保証：メーカー保証
校正：別途料金
