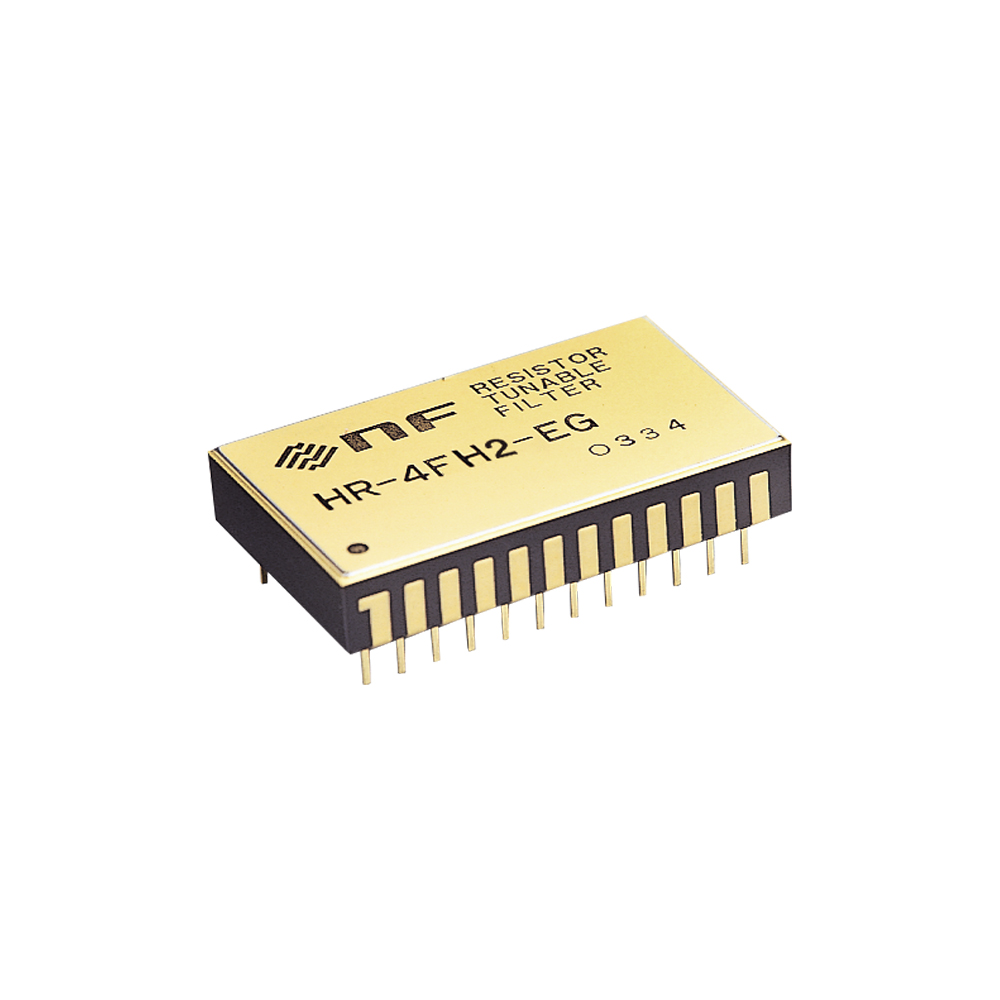

エヌエフ回路設計ブロック 抵抗同調フィルタ
HRシリーズは、ハーメチックシールエ法とセラミックパッケージを採用することで、広い
動作温度範囲と高い信頼性を実現した抵抗同調アクティブフィルタです。4本の同一値の外付け抵抗で遮断・中心周波数を設定できます。
フィルタ特性は、ローパスとハイパスに4次のバタワースと連立チェビシェフ、バンドパスには2次対のバタワース型を採用しました。
遮断・中心周波数の設定範囲は、lOHz～l.6kHzの1型、lOOHz～lOOkHz (50kHz)の2型があり、外付けキャパシタ4個により低域への拡張も可能です。
動作温度範囲は、拡張工業用およびMILに準拠し、ー40℃～85℃、もしくは一55℃ ～125℃と広く、性能も保証されています。こ要望に応じ、MIL-STD-883準拠によるスクリーニング及びロット認定試験にも対応します。
絶対定格
| 電源電圧（±Vs) | ±18V | |
|---|---|---|
| 入力電圧 | ±Vs | |
| 負荷 | 2kΩ | |
| 温度範囲 | 動作 | HR-XXXX-EG:-40～+85℃、HR-XXXX-MG:-55～+125℃ |
| 保存 | -65～+150℃ | |
| 型名 | HR-4BL1/2 | HR-4FL1/2 | HR-4BH1/2 | HR-4FH2 | HR-2BP1/2 | |
|---|---|---|---|---|---|---|
| フィルタ特性 | 4次バタワースローパス | 4次連立チェビシェフローパス | 4次バタワースハイパス | 4次連立チェビシェフハイパス | 2次対バタワースバンドパス | |
| 遮断（fc,-3d8), 中心(fo)周波数 | ||||||
| 設定範囲*1 | 1型 | 10Hz～1.6kHz | - | 10Hz～1.6kHz | ||
| 2型 | 100Hz～100kHz | 100Hz～50kH | ||||
| 設定方法 | 外付け抵抗4本 | |||||
| 確度 | ±3％以内 | |||||
| 通過域特性 | ||||||
| 利得 | fc<20kH | 0±0.3dB | 0±0.5d | 0±1dB | ||
| fc≥20kHz | 0±0.3d | 0±1dB | 0±2d | |||
| リプル | - | 0.28dBp-ptyp. | - | 0.28dBp-ptyp. | - | |
| 上限周波数 | 1型 | - | - | 100kHz（±1dB） | - | - |
| 2型 | - | - | 400kHz（±1dB） | - | ||
| 減衰特性 | ||||||
| 減衰傾度 | 24dB/oct | 42dB/oct相当 | 24dB/oct | 42dB/oct相当 | 12dB/octBW | |
| 選択度(Q) | - | - | - | - | 5±5% | |
| 減衰特性*2 | 24dB typ. | 55dB typ. | 24dB typ. | 55dB typ. | 35dB typ. | |
| 最小減衰量 | - | 46dB typ. | - | 46dB typ. | - | |
| 高域減衰度(～1MHz) | 70dB以上 | 60dB以上 | - | - | 70dB以上 | |
| 入力特性 | ||||||
| 入力電圧範囲 | ±10V | |||||
| 入カインピーダンス | 50kΩ以上 | |||||
| 出力特性 | ||||||
| 出力電圧範囲 | ±10V | |||||
| 出カインピーダンス | 100Ω以下 | |||||
| 負荷抵抗 | 10kΩ以上 | |||||
| オフセット電圧*3 | ±30mV以内 | |||||
| オフセットドリフト | 1型 | 30µV/℃typ. | 30µV/℃typ. | 20µV/℃typ. | - | 10µV/℃typ. |
| 2型 | 5µV/℃typ. | 16µV/℃typ. | 10µV/℃typ. | 5µV/℃typ. | 5µV/℃typ. | |
| ノイズ | 1型 | 40µ Vrms typ. | 90µ Vrms typ. | 120µ Vrms typ. | - | 50µ Vrms typ. |
| 2型 | 35µ Vrms typ. | 60µ Vrms typ. | 100µ Vrms typ. | 140µ Vrms typ. | 45µ Vrms typ. | |
| ひずみ率 | 1型 | 0.004% typ. | 0.01% typ. | 0.02% typ. | - | 0.004% typ. |
| 2型 | 0.003% typ. | 0.005% typ. | 0.02% typ. | 0.02% typ. | 0.002% typ. | |
| その他 | ||||||
| 電源電圧 | ±15V | |||||
| 電源電圧範囲 | 1型 | ±2.0V～ ±18V | ||||
| ２型 | ±5V～ ±18V | |||||
| 消費電流 | １型 | ±1.5A typ. | ±2mA typ. | ±1mA typ. | - | ±1.5mA typ. |
| 2型 | ±15mA typ. | ±20mA typ. | ±10mA typ. | ±20mA typ. | ±15mA typ. | |
| 外形寸法 | 33X20X7mm （リードは除く） （24ピンDIP) KC型 | |||||
注） 特記なき場合は23℃±5℃、電源電圧±15V、RF=31.8k0
*1 外付キャパシタ4個により低域に拡張可能
*2 減衰度は、 ローパス、バンドパスの場合2fc、ハイパスの場合1/2fcにて規定
*3 ゼロ調整可能
商品仕様
| 製品名: | HR-4FH2-EG |
|---|---|
| 型番: | HR-4FH2-EG |
| メーカー: | エヌエフ回路設計ブロック |
