エヌエフ回路設計ブロック 電流電圧変換モジュール

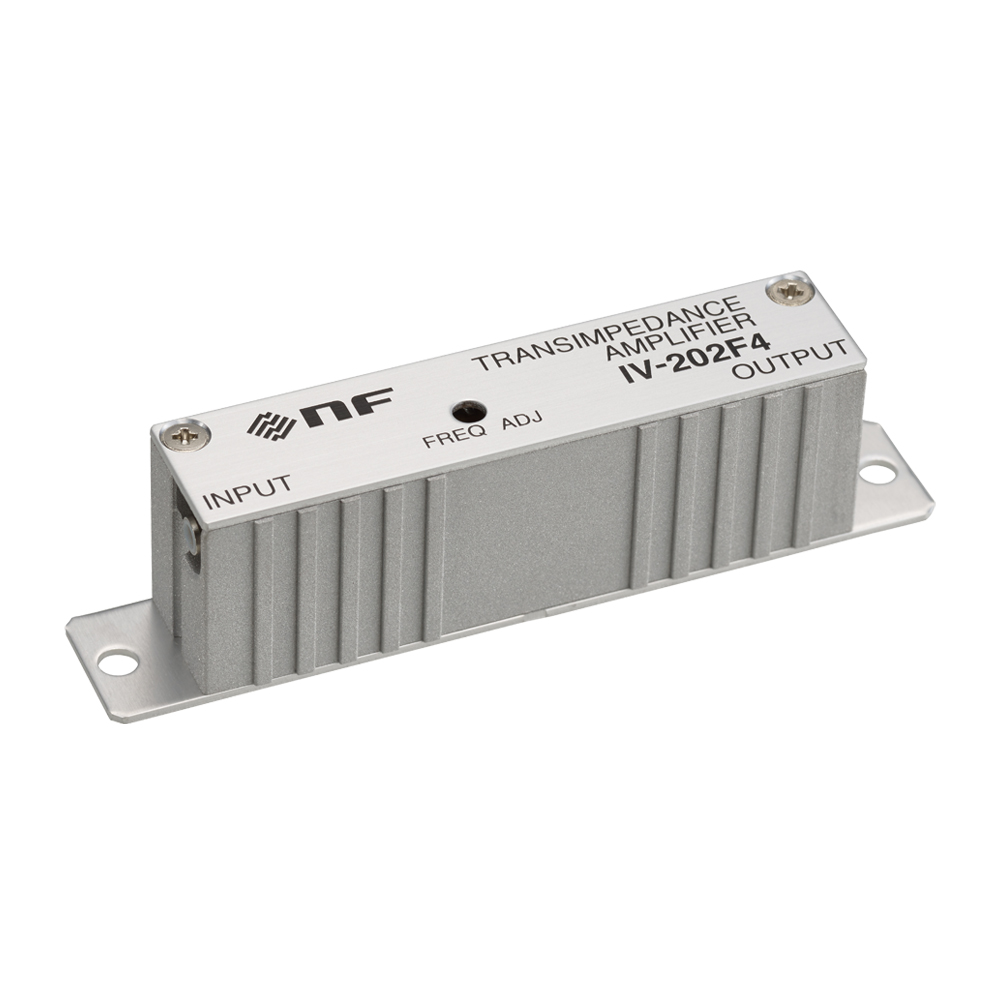

IV-202F4/IV-204F3は、周波数範囲DC～10MHz (IV-202F4) /DC～1MHz(IV-204F3)の小型電流電圧変換モジュール(I/Vアンプ）です。
広帯域かつ低雑音を実現し、微弱な電流を高精度に計測できます。さらに、入力付加容量にも配慮し、安定に動作するよう設計されています。
厳重に静電シールドされた小型アルミケースの採用により、高精度信号処理と高密度実装を実現しました。
| 型名 | IV-202F4 | IV-204F3 |
|---|---|---|
| 絶対最大定格 | ||
| 電源電圧（±Vs) | ±18V | |
| 信号入力電流 | ±20mA | |
| 入力部 | ||
| 入力形式 | 直流結合不平衡片線接地 SMBコネクタ（オス） | |
| 入カインピーダンス | 30Ω以下DCにて | 1.2kΩ以下DCにて |
| 入カバイアス電流 | 5pA typ. | |
| 最大入力電流 | ±100µA | ±2.5µA |
| 入力換算雑音電流密度 | 600fA/√Hz 以下 450fA／√Hz typ. f=10kHz、入力開放 |
90fA／√Hz 以下 70fA／√Hz typ. f=1kHz、入力開放 |
| 入力換算雑音 | 電流20nArms以下typ. 3Hz～20MHz、入力開放 |
1.1 nArms以下typ. 3Hz～20MHz、入力開放 |
| 推奨信号涯インピーダンス | 25kΩ以上、20pF以下 | 1MΩ以上、50pF以下 |
| 出力部 | ||
| 出力形式 | 直流結合不平衡片線接地 SMBコネクタ（オス） | |
| 出力位相 | 逆相 | |
| 出カインピーダンス | 50Ω±10％以内 | |
| 最大出力電圧 | ±10 | |
| 最大出力電流 | ±5mA | |
| 出カオフセット電圧 | ±10mV以内、入力開放 | |
| 増幅部 | ||
| 電流利得 | 1 x 105V/A ±5％以内 |
4X 106V/A ±5％以内 |
| 周波数特性 | DC～10MHz 10kHz基準、 +1～-3dB以内、 入力付加容量Cs=5pF |
DC～1MHz 10kHz基準、 +1～-3dB以内、 入力付加容量Cs=5pF |
| 電源 | ||
| 動作電源電圧範囲 | ±15V±1V | |
| 消費電流 | ±40mA以下 無信号時、Vs＝±15Vにて ±25mAtyp. 無信号時、Vs＝±15Vにて |
|
| 入カコネクタ | DF11-4DP-2DS (52)(4 ピン、オス）ヒロセ電機製 | |
| その他 | ||
| 入力付加容量補償用調整器 | 大きな入力付加容量が接続される場合などに周波数特性を調整可能 | |
| 性能保証温度範囲 | 23±5℃ | |
| 動作温湿度範囲 | 0～40℃ 10～90%RH 結露なきこと | |
| 保存温湿度範囲 | -10～60℃ 10～80%RH 結露なきこと | |
| 外形寸法(mm) | 80X15X21 突起物は含まず | |
| 質量(NET) | 約25g | |
| 付属品 | 電源ケーブル | |
