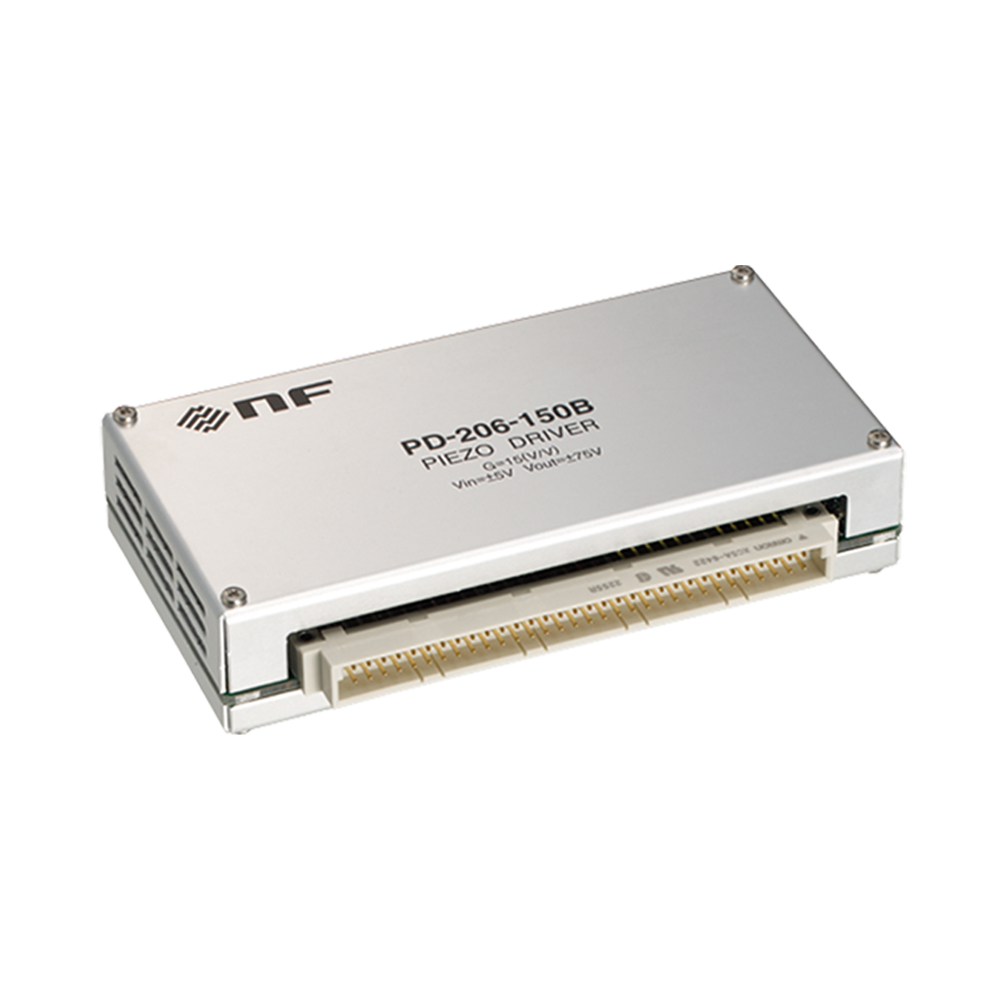

エヌエフ回路設計ブロック 電圧電流変換モジュール
PD-206-l5 0P/Bは、各種圧電アクチュエータ（ピエゾ）の駆動用に最適なl50Vp-pを 出力するリニアアンプ式のモジュールです。150P型は0～+150Vタイプ、150B型はバイモルフ型にも使用できるバイポーラ±75Vタイプです。どちらのタイプもピーク電流対応型保護回路により、大容量負荷の突入電流にも対応します。電源は小型な本体に内蔵されており、低電圧の片電源で作動し、しかも低雑音です。
絶対最大定格
| 電源電圧（±Vs) | +30V | 入力電圧 | ±15V |
|---|
定格
| 入力電圧 | 150P型：0～+10V、1508型±5V |
|---|---|
| 入カインピーダンス | 10kΩ (typ.) |
| 出カインピーダンス | 100Ω (typ.) |
| 入出力利得 | 15倍±3％以内、無負荷 |
| 最大出力電圧 | 150P型：＋150V、150B型：±75V |
| 最大出力電流 | 15mA以上（連続）、40mA以上／10ms以内 |
| 立ち上がり時問 | 1ms(typ.) /100Vpp、10～90% 負荷1µF |
| 小信号周波数特性 | DC～100Hz 出力1Vp、-3dB点、負荷16µF |
| DC～10kHz | 出力1Vp、-3dB点、無負荷 |
| 出力雑音電圧 | 5mVrms以下(BW:10kHz)無負荷 |
| 入力換算 | オフセット電圧±10mV以内（入力接地） |
定格
| 入力電圧 | 150P型：0～+10V、1508型±5V | |
|---|---|---|
| 入カインピーダンス | 10kΩ (typ.) | |
| 出カインピーダンス | 100Ω (typ.) | |
| 入出力利得 | 15倍±3％以内、無負荷 | |
| 最大出力電圧 | 150P型：＋150V、150B型：±75V | |
| 最大出力電流 | 15mA以上（連続）、40mA以上／10ms以内 | |
| 立ち上がり時問 | 1m s(typ.) /100Vpp、10～90% 負荷1µF | |
| 小信号周波数特性 | DC～100Hz 出力1Vp、-3dB点、負荷16µF | DC～10kHz 出力1Vp、-3dB点、無負荷 |
| 出力雑音電圧 | 5mVrms以下(BW:10kHz)無負荷 | |
| 入力換算オフセット電圧 | ±10mV以内（入力接地） | |
電源
| 電源電圧 | 24V±4V |
|---|---|
| 消費電流 | 100mA以下（無信号時）、300mA(max) |
その他
| 性能保証温度範囲 | 23±5℃ |
|---|---|
| 動作温湿度範囲 | 0～50℃ 10～90%RH 結露なきこと |
商品仕様
| 製品名: | PD-206-150B |
|---|---|
| 型番: | PD-206-150B |
| メーカー: | エヌエフ回路設計ブロック |
