エヌエフ回路設計ブロック BCDレジスタ
RD-4040は、抵抗同調フィルタSR・SRAシリーズ用のロジック制御抵抗です。
RD-4040とSR・SRAシリーズとを組み合わせると、デイジタル信号で遮断（中心）周波数を設定できます。
絶対定格
| 電源電圧（±Vs) | ±18V |
|---|---|
| 入力電圧 | ±Vs |
| 制御電圧 | +5.5V、-0.5V |
周波数設定範囲
RD-40401（もしくはRD-40402)+SR・SRAフィルタ
| SR・SRAタイプ | 1型 | 2型 | |||
|---|---|---|---|---|---|
| RDモード | BCD | BCD+1 | BCD | BCD+1 | |
| RD-404D1 | 最小 | 0Hz* | 10Hz | 0Hz* | 100Hz |
| 最大 | 150Hz | 160Hz | 1.5kHz | 1.6kHz | |
| 分解能 | 10Hz | 10Hz | 100Hz | 100Hz | |
| RD-404D2 | 最小 | 0Hz* | 100Hz | 0Hz* | 1kHz |
| 最大 | 1.5kHz | 1.6kHz | 15kHz | 16kHz | |
| 分解能 | 100Hz | 100Hz | 1kHz | 1kHz | |
*0Hz設定時にフィルタの出力は直流13V程度の電圧が発生します。
RD-40401とRD-40402の並列接続＋SR・SRAフィルタ
| SR・SRAタイプ | 1型 | 2型 | |||
|---|---|---|---|---|---|
| RDモード | I404D2 | BCD | BCD+1 | BCD | BCD+1 |
| 1404D1 | BCD | BCD | BCD | BCD | |
| 最小 | 0Hz* | 100Hz | 0Hz* | 1kHz | |
| 最大 | 1.59kHz | 1.69kHz | 15.9kHz | 16.9kHz | |
| 分解能 | 10Hz | 10Hz | 100Hz | 100Hz | |
| 周波数設定確度 | ||
|---|---|---|
| 確度 | ±1％以内(RD-404D単体での確度） | |
| 制御特性 | ||
| コード | BCD1桁(8、4、2、1) | |
| 論理とレベル | 0V:ON +5Vまたは開放： OFF |
|
| 入力処理（内部） | 100kΩにて十5Vにプルアップ | |
| その他 | ||
| 電源電圧 | ±15V（±5V～ ±18V) | |
| 消費電流（typ) | +6.2mA、-1.2mA | |
| 温湿度範囲 | 動作 | -20℃～70℃、10%～95%RH |
| 保存 | -30℃～80℃、10%～80%RH | |
| 外形寸法 | 51.5X14X4.0mm、S20型 | |
注）特記なき場合は23℃±5℃、Vs＝±15V
SRAシリーズは1型のみです。
＊組合わせるSR・SRAフィルタによっては、利得、減衰傾度等の特性に影響をおよぼす場合があります。（特に並列接続のとき）
商品仕様

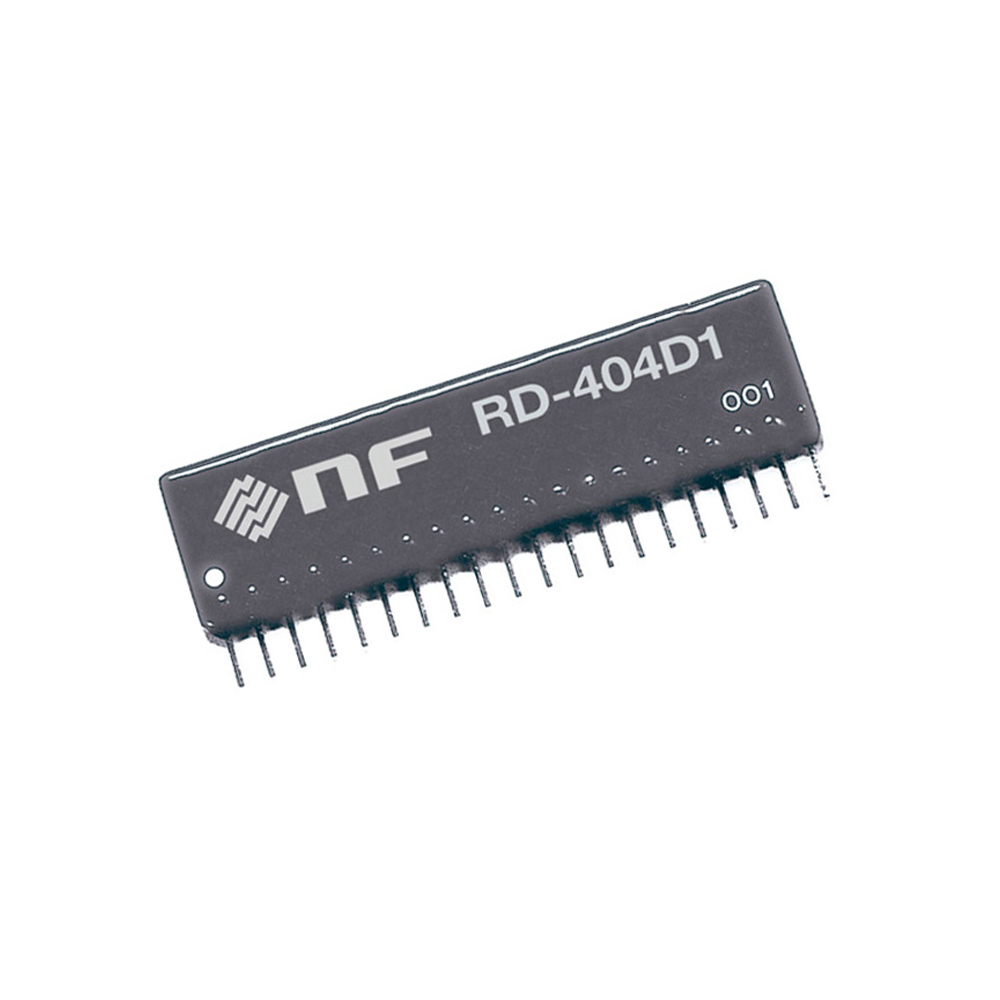

| 製品名: | RD-404D1 |
|---|---|
| 型番: | RD-404D1 |
| メーカー: | エヌエフ回路設計ブロック |
