エヌエフ回路設計ブロック 抵抗同調フィルタ
RTシリーズは、外付抵抗6本、または8本で遮断周波数（中心周波数）を設定する抵抗同調
フィルタです。RT-BFLA/BFLBは急峻な減衰特性を持つローパスフィルタで、アンチェィリアシングフィルタに最適です。RT-3BPは、IEC-225規格に準拠した1/3オクターブのバンドパスフィルタです。
135dB/oct相当 8次連立チェビシェフローパス RT-BFLA
100dB/oct相当 8次連立チェビシェフローパス RT-BFLB
1/3octバンド幅(Q=4.32) 3次対バンドパス RT-3BP
絶対定格
| 電源電圧（±Vs） | ±18V |
|---|---|
| 入力電圧 | ±Vs |
フィルタ特性
| フィルタ特性 | 8FLA、8FLB：8次連立チェビシフLPF 3BP：３次対BPF |
|---|
遮断（fc）、中心（fo）周波数特性
| 設定*1 | 同一値の外付抵抗による 8FLA、8FLB:8本 3BP:6本 |
|
|---|---|---|
| 範囲 | 1型 | 10Hz～2kHz |
| 2型 | 100Hz～20kH | |
| 外付抵抗値 | 1型 | RF(kΩ)= 15.9X103/fc又はfo(Hz) |
| 2型 | RF( kΩ )= 159X103/fc又はfo(Hz) | |
| 設定確度 | ±2％以内、外付抵抗の誤差は含まない | |
通過域特性
| 型名 | RT-8FLA1/2 | RT-8FLB1/2 | RT-3BP1/2 |
|---|---|---|---|
| 利得*2 | 0dB±0.1dB(max) | 0dB±1dB(max) | |
| リップル(p-p)(～0.9fc) | 0.15dB(typ) | 0.15dB(typ) | - |
| 0.3dB(max) | 0.3dB(max) | - | |
| ひずみ率*2 | 0.005%(typ)at 1/20fc, fo | ||
*1 外付キャバシタにより低域に拡張可能。
*2 8FLA、8FLBは1/20fcにて、3BPはfoにて。
減衰域特性
| 型名 | RT-8FLA1/2 | RT-8FLB1/2 | RT-3BP1/2 |
|---|---|---|---|
| 減衰傾度 | 135dB/oct相当 | 100dB/oct相当 | 18dB/octBW |
| Q | - | - | 4.32(BW1 /3oct |
| 減衰特性 | 86dB (typ)1.56fc | 92dB (typ)2.0f | - |
| 最小減衰量 | 86dB(typ) | 106dB(typ) | - |
| 高域減衰量10fc (fo)～1MHz | 80dB以上 | 86dB以上 | 80dB以上 |
入力特性
| 入カインピーダンス | 50kΩ以上 |
|---|---|
| 最大入力電圧（緑形） | ±10V |
出力特性
| 出カインピーダンス | 100Ω以下 |
|---|---|
| 最大出力電圧 | ±10V |
| 雑音電圧（入力ショート） | 140µVrms以下（BW10Hz～500kHz） |
| オフセット電圧 | ±10mV（typ）調整可能 |
その他
| 電源電圧 | ±15V（±5V～ ±18V) | |
|---|---|---|
| 消費電流 | 8FLA、8FLB:±40mA(typ) 3BP：±25mA(typ) |
|
| 温湿度範囲 | 動作 | -20℃～70℃ 10%～95%RH |
| 保存 | -30℃～80℃ 10%～80%RH | |
| 外形寸法 | 54.4 x 33.7 x 6.5mm、H型 | |
注）特記なき場合は23℃±5℃、Vs＝±15V、RF=8.06k0
商品仕様

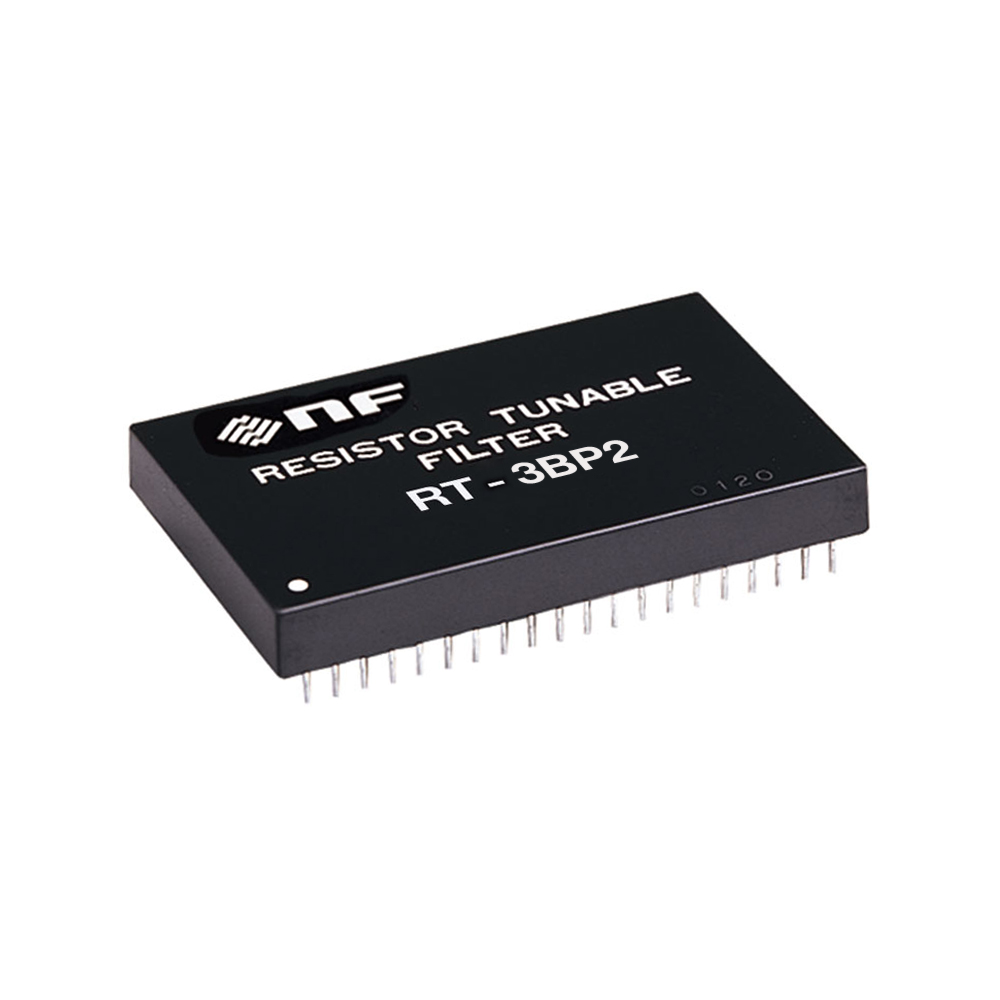

| 製品名: | RT-3BP2 |
|---|---|
| 型番: | RT-3BP2 |
| メーカー: | エヌエフ回路設計ブロック |
