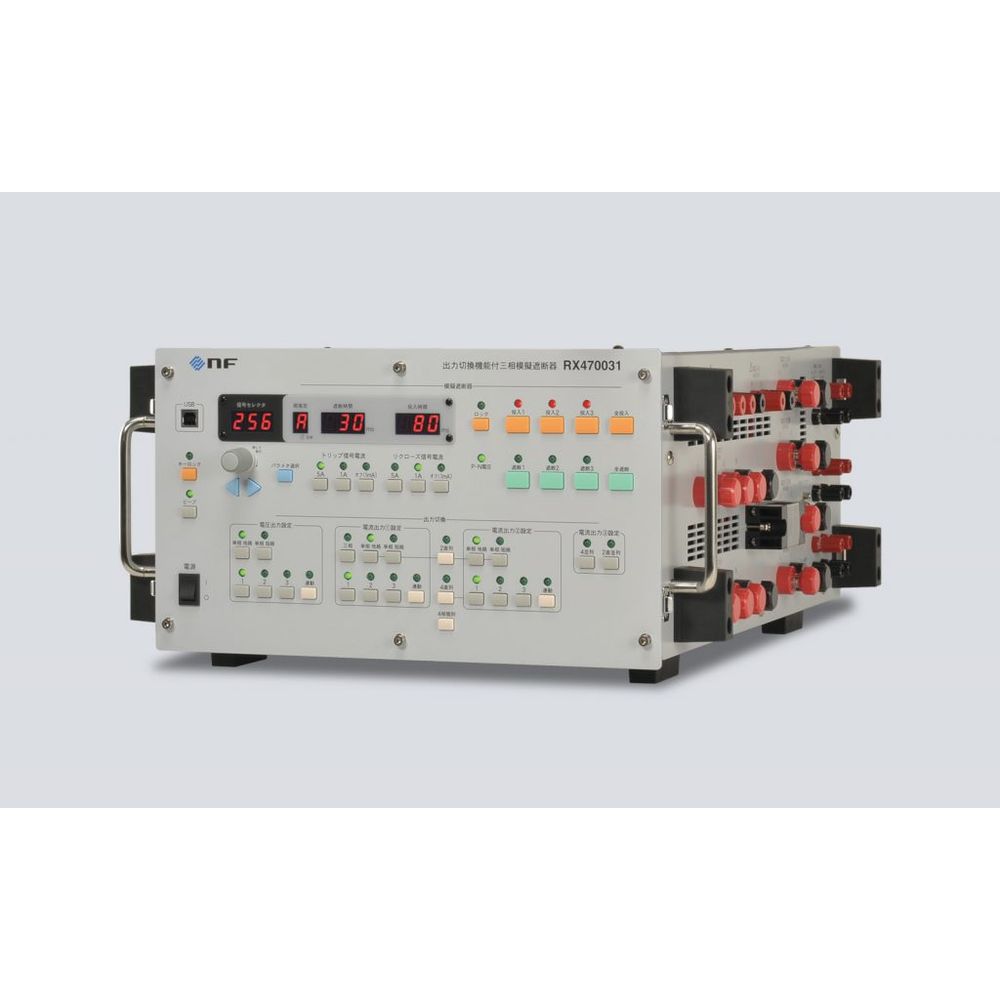

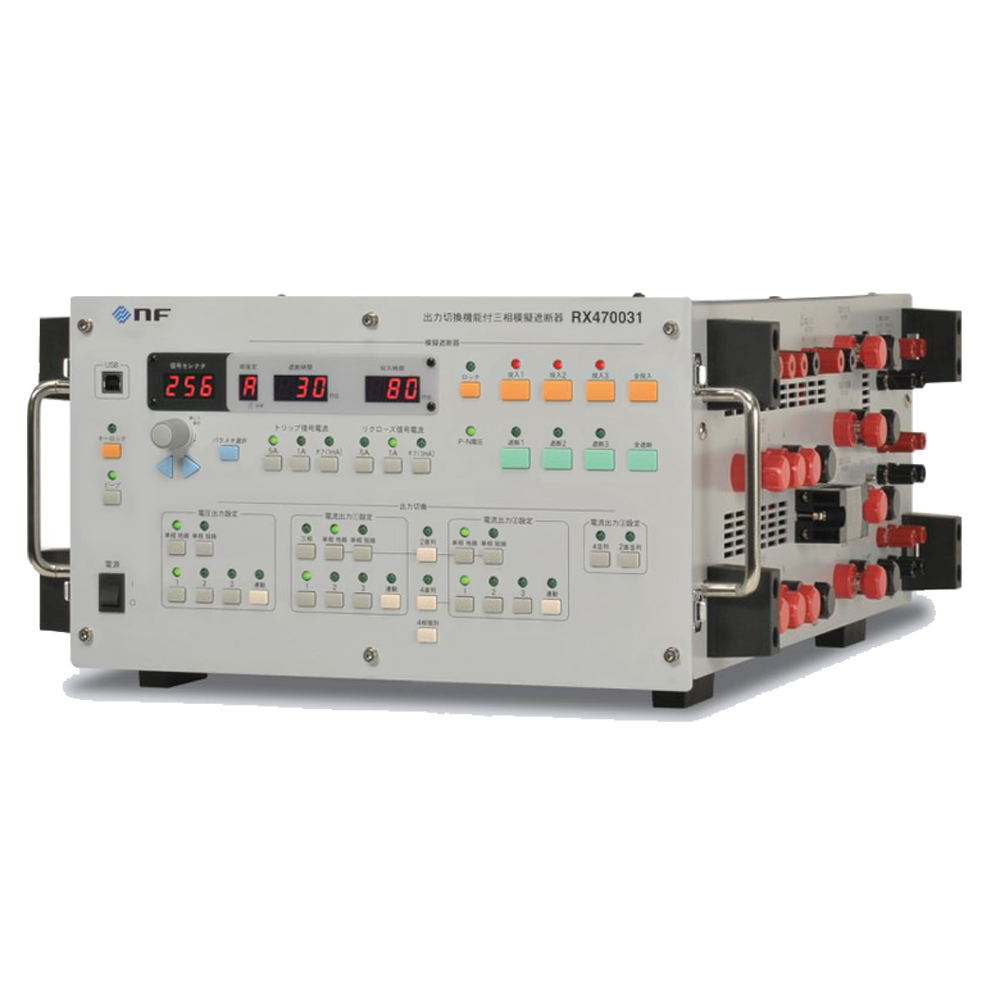

エヌエフ回路設計ブロック 出力切換機能付 三相模擬遮断器 RX470031
電圧4相 電流4相 保護リレー試験器 RX4744と組み合わせた試験に。
電圧4相 電流4相 保護リレー試験器 RX4744と組み合わせることで、小型・軽量で多機能な保護リレー試験システムを構築できます。 三相各相で設定可能な模擬遮断機能に加え、RX4744 の電圧4相・電流4相にあわせた出力切換機能を装備。 さらに、オプションの16チャネル リレー応答信号セレクタを用いると、最大256チャネルの信号を設定可能です。
主な特長
- 1台で模擬遮断器三相分を装備
- トリップ信号電流とリクローズ信号電流を個別に設定可能
- トリップフリー機能装備(有効/無効を設定可能)
- 各相に接点出力を4式装備(a 接点またはb 接点に設定可能) 半導体で構成され、チャタリングや接点劣化なし
- 出力切換機能により、電流2相直列、4相直列、2相直列2並列、4相並列の切換えが可能
- 遮断・投入時間設定最小値 10msにより、最速の実遮断器の動作を模擬可能
- 16チャネル リレー応答信号セレクタを用意(オプション)

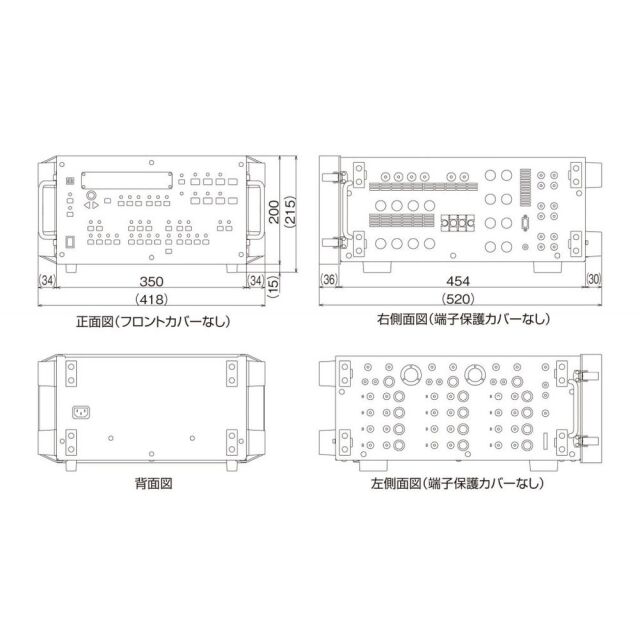

- 軽量 (約15kg)・小型 (幅350×高さ200×奥行454mm) 、RX4744ほぼ同サイズで、重ねても立てても使用しやすい
商品仕様
| 製品名: | RX470031 |
|---|---|
| 型番: | RX470031 |
| メーカー: | エヌエフ回路設計ブロック |
