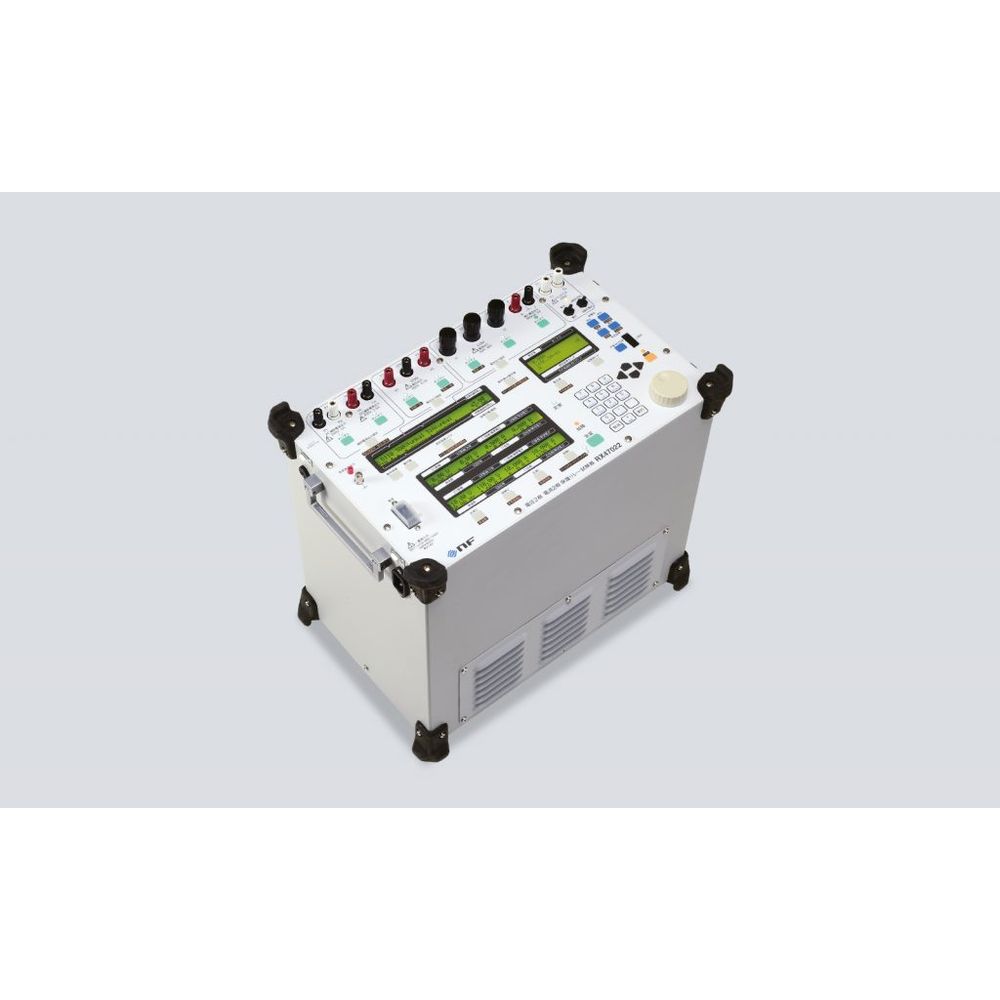

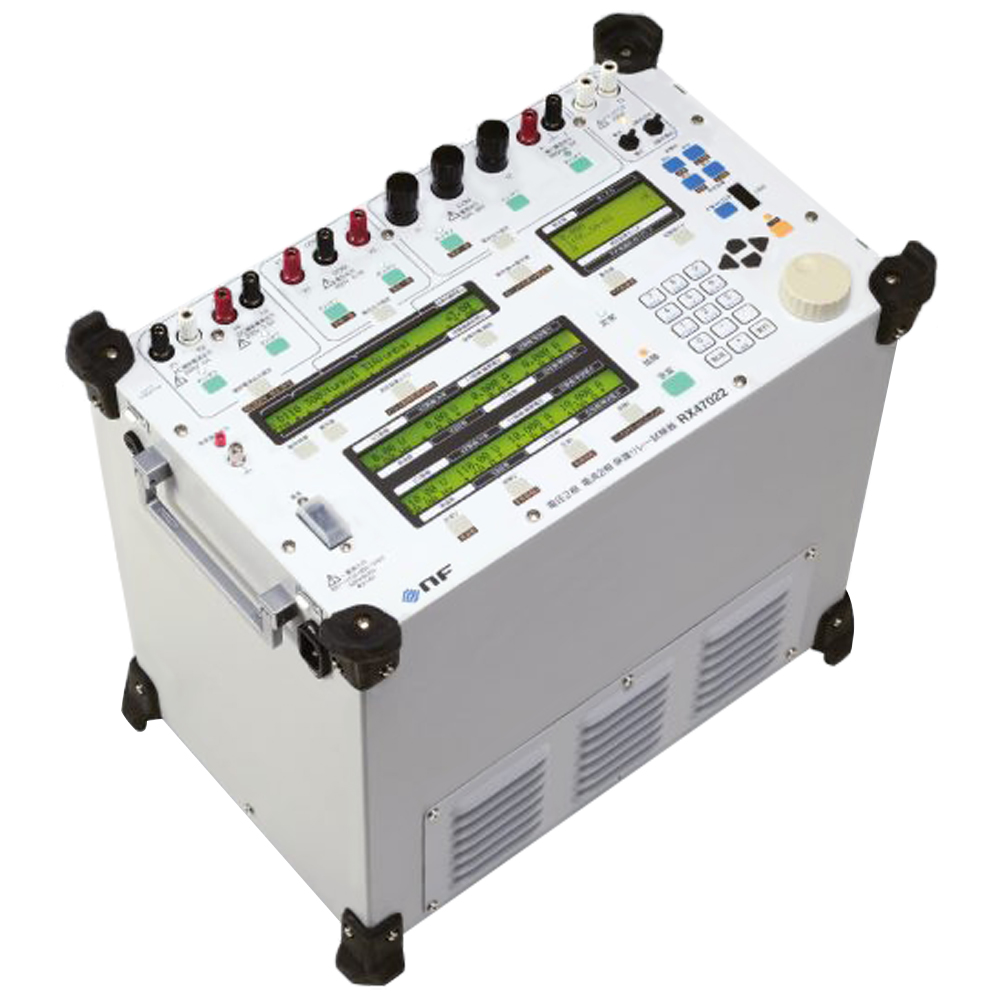

【お問合せ商品】エヌエフ回路設計ブロック 電圧2相電流2相保護リレー試験器 RX47022

これまで複数のリレー試験器を組み合わせて行っていた、高圧受電設備やコージェネレーション施設の様々な試験を一筐体で対応可能にしました。

商業施設やオフィスビル、工場など、保護機能試験に活用いただけます。 小型・軽量に加え、実際の作業に配慮した設計により、保守現場の作業性向上を追求しました。

• 電圧2相 (相あたり最大300V)、電流2相 (相あたり最大31A) 出力
  単相から三相3線 (V結線)、2相不平衡など多彩な出力
• 20mAレンジ (分解能0.001mA) の微小電流出力を装備
• 高確度の振幅・位相・周波数出力を、かんたんディジタル設定
• カウンタ内蔵により、動作時間計測可能
• 様々な保護リレー試験に対応
  過・不足電圧、過・不足周波数、短絡方向、不足電力、逆電力、界磁喪失、
  地絡過電圧、地絡過電流、地絡方向、過電流、比率差動、欠相・反相
• 電流2相直列によりCB連動試験が可能
• 発動発電機 (インバータ方式) やポータブル電源でも使用可能

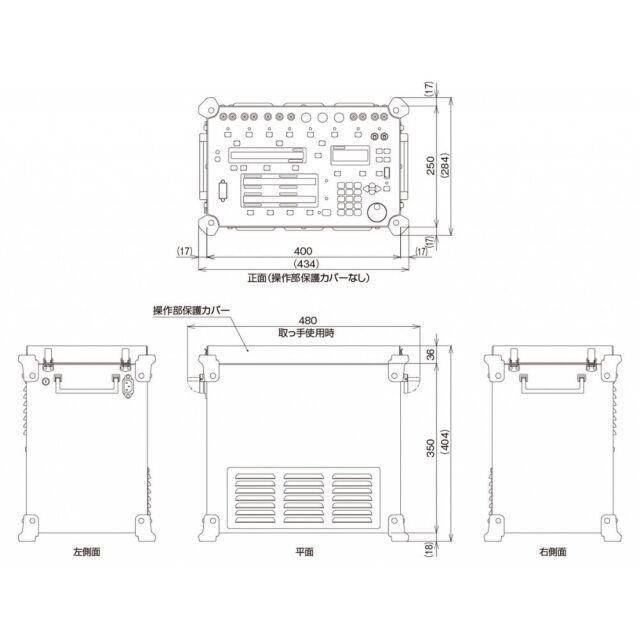

従来、複数の機種を組み合わせて行っていた、受電設備の保護リレー試験に必要な機能・性能を、コンパクトな一筐体にまとめました。サイズは幅 400mm× 奥行き 250mm× 高さ 350mm、かつ質量16kg と、一人で持ち運びできます。

様々な保護リレーの試験がこの一台で可能です。これまで専用の試験器を複数台、運搬・結線していた作業を低減することができます。また、補助電源出力を装備、試験対象となる保護継電器の駆動も可能です。

他に界磁喪失、欠相・反相の試験にも対応
*文字記号と用語は、日本電機工業会規格 (JEM) による規定です。

専用キーを押すだけで設定内容と測定結果を本体に保存します。あらかじめ設定することで自動保存も可能。最大99の試験において256データまで保存が可能です。試験結果の記録作業を効率化できます。また、本体のデータをUSBメモリへ書き出せるので、試験後の報告書作成もスムーズに行えます。

操作パネル面において、結線も試験器の操作もすべて行う事が可能です。
