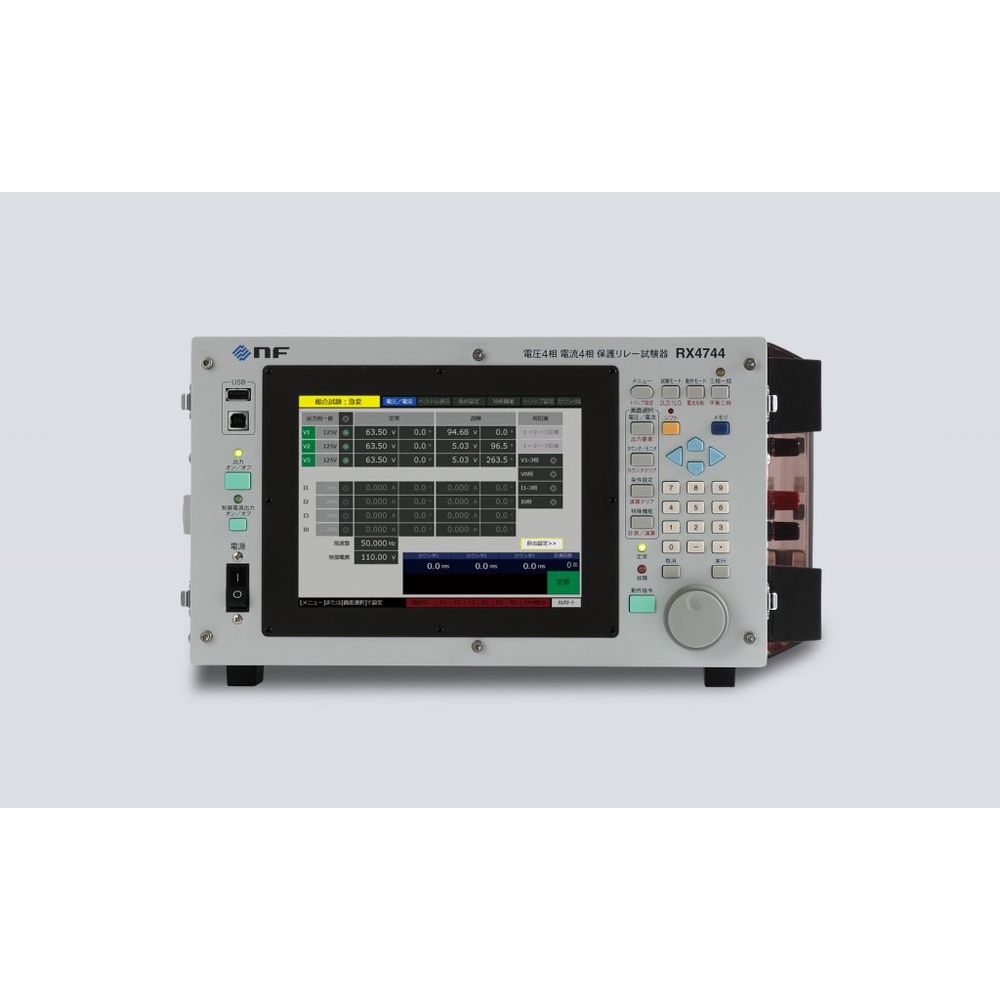

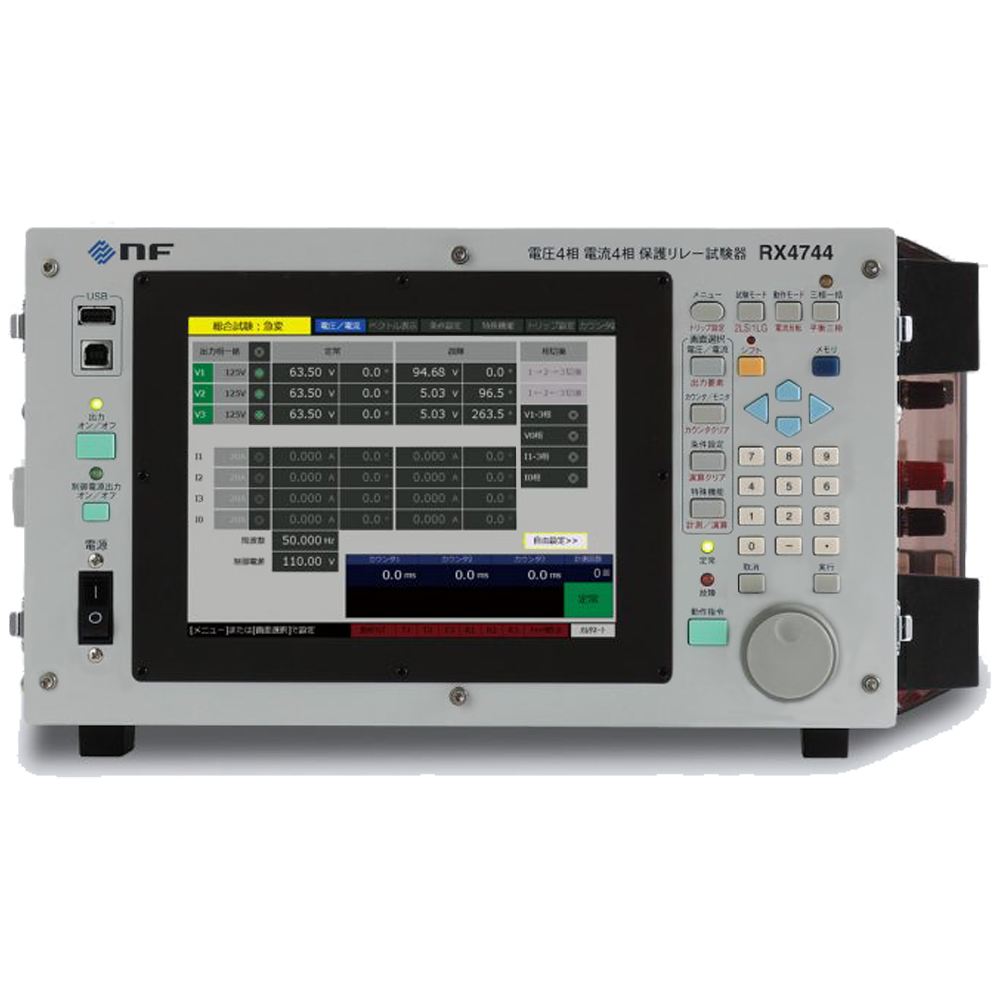

エヌエフ回路設計ブロック 電圧4相電流4相保護リレー試験器 RX4744
軽量・コンパクトな一筐体に凝縮
このサイズ1 台で、電圧4要素・電流4要素の試験に対応。
これまで、複数の機種を組み合わせていた電圧4要素・ 電流4要素の試験を1筐体で実現しました。 小型・軽量により基幹系統の保守・点検やメガソーラー、風力、コジェネレーション関連の保護機能試験にも活用できます。
保護リレーの製造、電気設備保守現場の作業効率向上を図るため、単体試験・総合試験の各種動作モードを装備し、操作性を向上させました。
周辺機器、ソフトウェアを組み合わせることにより、自動リレー試験システムを構築可能です。
主な特長
- 電圧4相(最大250V)・電流4相(最大20A) 各相同時連続出力、出力は相毎に絶縁
- 400mA/5mA レンジの微小電流出力を装備
- 高確度の振幅・位相・周波数出力
- カウンタ(ミリセコ)内蔵により、動作時間計測が可能
- 単体試験・総合試験の豊富な動作モード
| 単体試験 | ホールド急変、ノンホールド急変、95 試験、通常スイープ、ベクトル直線スイープ、トランス突入電流模擬、SOR 試験 |
| 総合試験 | 急変動作、過渡波形再生 (コムトレード書式対応)、リアクタンス協調*、脱調ロック*、脱調ロック解除*、I0 遅延*、シーケンス動作モード* |
*オプション
商品仕様
| 製品名: | RX4744 |
|---|---|
| 型番: | RX4744 |
| メーカー: | エヌエフ回路設計ブロック |
