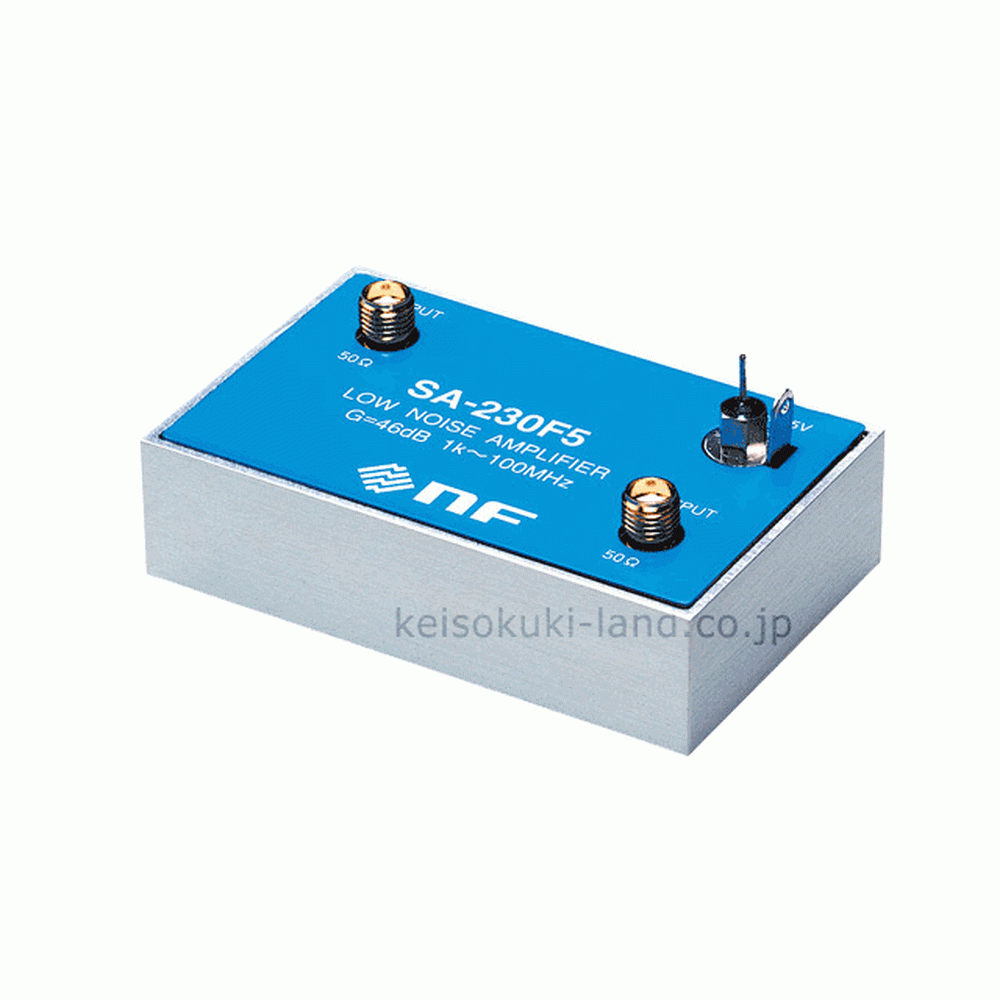

エヌエフ回路設計ブロック 超低雑音増幅器 1kHz~100MHz SA-230F5
NF回路設計ブロック 極微少信号検出用プリアンプ
SA-230F5 超低雑音増幅器 1kHz~100MHz
超低ノイズ・優れた安定度・広帯域の極微少信号検出用プリアンプ
当社独自の回路を採用した極微少信号検出用のプリアンプです。超低ノイズのため、各種センサのヘッドアンプ、分析器、計測器などの感度向上の用途に。
特長：
- 周波数帯域 1kHz~100MHz, 交流結合、不平衡片線接地入力
- 超低雑音を実現
- 周波数帯域、入力形式、入力インピーダンスによって7種類のラインナップ
- 専用の電源とセンサ駆動用の電源も用意
主な仕様
| 周波数帯域 | 1kHz~100MHz |
|---|---|
| 入力形式 | 交流結合、不平衡片線接地入力 |
| 入力インピーダンス | 50Ω ±5％ |
| 最大入力電圧 | ±0.5V |
| 入力換算雑音電圧密度 | 0.25nV/√Hz typ. |
| 最大出力電圧 | 2.0Vp-p /50Ω |
| 電圧利得 | 46 ±0.5dB |
| 動作電源電圧範囲 | ±15V ±5％ |
| 寸法・質量 | 68(W)×43(H)×17.6(D) (突起物は含まず）、約90g |
| 付属品 | 取扱説明書、ボトムプレート |
※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。
付属品：上記参照
保証：メーカー保証
校正：対象外
商品仕様
| 製品名: | SA-230F5 |
|---|---|
| 型番: | SA-230F5 |
| メーカー: | エヌエフ回路設計ブロック |
