NF回路設計ブロック プリアンプ(電流増幅器)

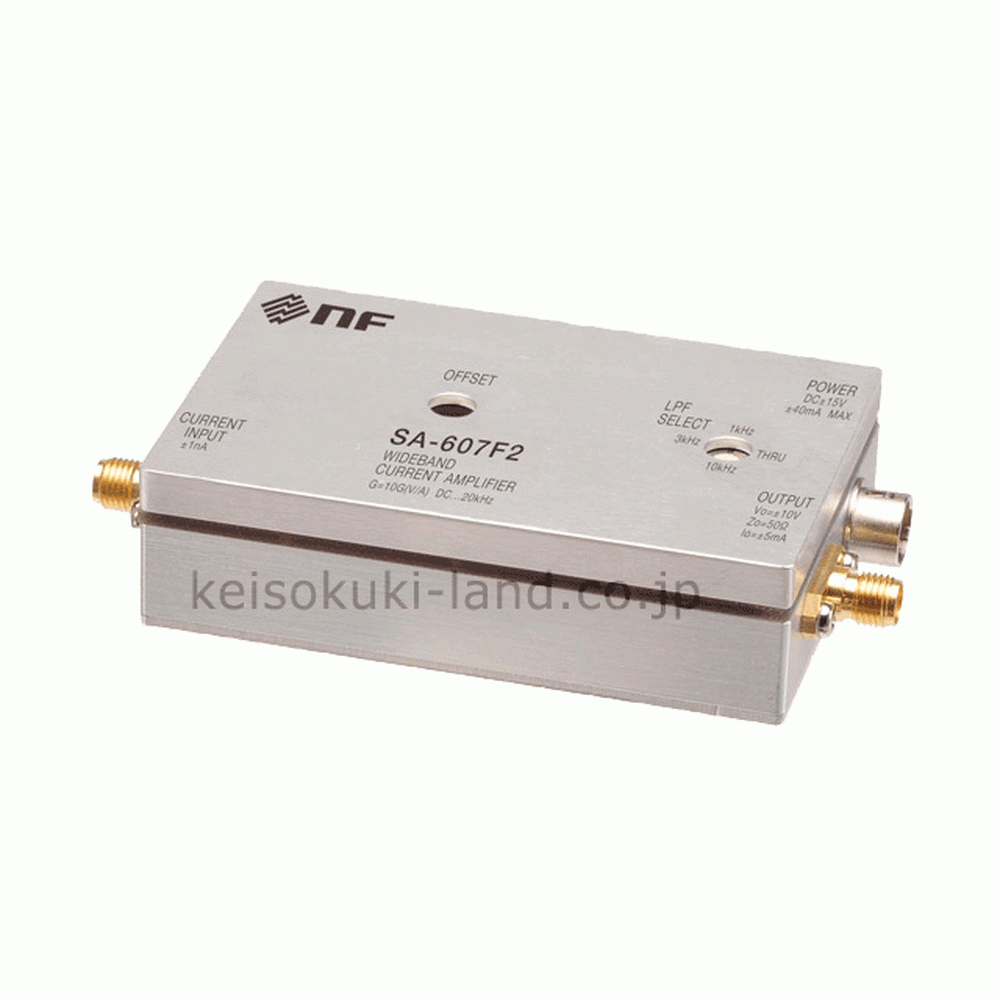

SA-607F2 広帯域電流増幅器 DC~20kHz、利得10G(V/A)
高利得・広帯域・低雑音。世界最高水準の性能を実現した電流増幅器
SA-607F2は高利得と広帯域を両立させた10G V/Aの電流-電圧変換器です。低雑音とセンサとケーブルの容量に対する安定動作を実現しました。
- 高利得と広帯域を両立(10G V/A、DC~20kHz)
- センサ・接続ケーブルの入力付加容量に対して安定 (特許出願中)
- fAオーダーの低雑音
- LPF出力を装備、パネル面のスイッチで切換え可能
- 4種類の利得をラインナップ。
- シングルインラインパッケージ、デュアルインラインパッケージのプリント基板実装タイプ2種類も用意
主な仕様
最大入力電流 | ±1nA |
入力換算雑音電流密度 | 2.5fA/√Hz (typ.) |
最大出力電圧 | ±10V |
最大出力電流 | ±5mA |
利得(V/A) | 10G |
出力周波数特性 | DC~20kHz |
動作電源電圧範囲 | ±15V±1V |
消費電流 (無信号時) | ±40mA以下、±32mA(typ.) |
寸法・質量 | 76(W)×50(D)×21.1(H)、約135g(ボトムプレート、突起部除く) |
付属品 | 取扱説明書、SMAオープンプラグ、BNC-SMA変換器、DC電源ケーブル |
※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。
付属品:上記参照
保証:メーカー保証
校正:対象外
商品仕様
製品名: | SA-607F2 |
---|---|
型番: | SA-607F2 |
メーカー: | エヌエフ回路設計ブロック |
