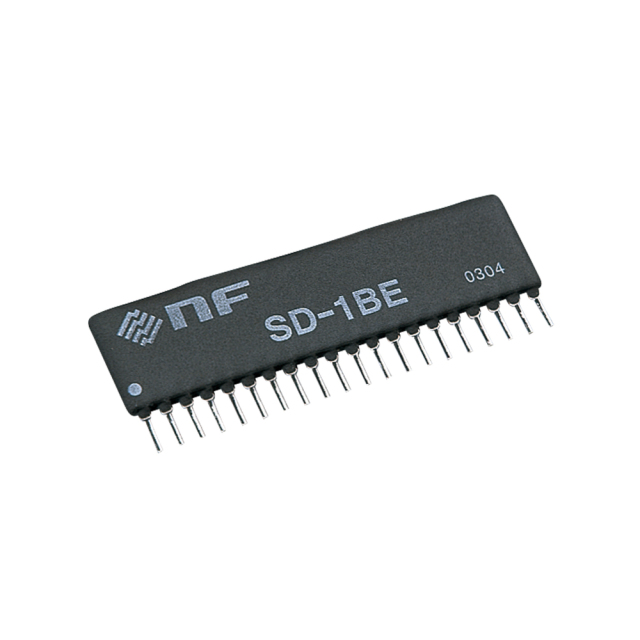

エヌエフ回路設計ブロック バンドエリミネーションフィルタ
ハイブリッドIC化されたローパワー型1次対バンドエリミネーションフィルタです。
デイジタル制御によりFILTモードとTHRUモードが選択でき、さらにFILTモードでは中心周波数が50Hzまたは60Hzに設定可能となっています。ここでの減衰量は、中心周波数から±1％離れた周波数においても24d8以上に管理されています。
オフセット電圧は、THRUモード、FILTモードともにlOmV以下となるよう内部で調整されています。
大きさは、シングルインラインパッケージ20pinと小型です。
絶対定格
| 種類 | バンドエリミネーションフィルタ |
|---|---|
| 次数 | 1次対 |
| モード | FILTモード、THRUモード |
| 設定 | TTLまたはC-MOS 負論理 100kΩにて+5Vにプルアップ |
伝送特性(FILTモード）
| 中心周波数（fo） | 50Hzまたは60Hz |
|---|---|
| 設定 | TTLまたはC-MOS 負論理 100kΩにて-5Vにプルアップ |
| Q | 2.0（fo=50Hz）,2.4(fo=60Hz) |
| 最大減衰量 | 24dB以上(fo±1％の範囲において） |
FILTモード・THRUモード共通
| 通過域利得 | 0±0.3dB（FILT:0.1foにて THRU:foにて） |
|---|---|
| 上限周波数 | 50kHz 0±1dB以内（小信号時） |
入出力特性
| 入カインピーダンス | 60kΩ±5％以内 |
|---|---|
| 最大入力電圧（線形） | ±10V |
| 出カインピーダンス | 50Ω±5％以内 |
| 最大出力電圧（線形） | ±10V |
| オフセット電圧 | ±10mV以内（ゼロに調整可能） |
| 雑 音 | 140µ Vrmst typ、(BW:10～500kHz) |
| ひずみ率 | 0.01％以下(@1kHz ±3V入力時） |
その他
| 電圧(Vs)、電流 | ±5V～±16V +0.7mA(typ) -1.0mA (typ) +5V +300µA(typ) |
|---|---|
| 温湿度範囲動作 | -10℃～60℃ 10%～90%RH |
| 保存 | -20℃～70℃ 10%～80%RH |
| 外形寸法 | 51.5 x 14.0 x 4.0mm、S20型 |
注）特記なき場合は23℃±5℃、±15V、+5V電源
コントロール
| 50/60 | FILT/THRU | |
|---|---|---|
| 0 | 50Hz | FILT |
| 1 | 60Hz | THRU |
0：開放または+5V
1:0V
商品仕様
| 製品名: | SD-1BE |
|---|---|
| 型番: | SD-1BE |
| メーカー: | エヌエフ回路設計ブロック |
