エヌエフ回路設計ブロック 高品質音声用ローパスフィルタ
本器は、64kbit/secの広帯域伝送網における端末機器のアンチエイリアシング用ローパスフィルタです。遮断周波数は7kHzであり、BkHzにて-25dB、9kHzにて-50dB、14kHzにて-70dBと急峻な減衰特性を持っています。

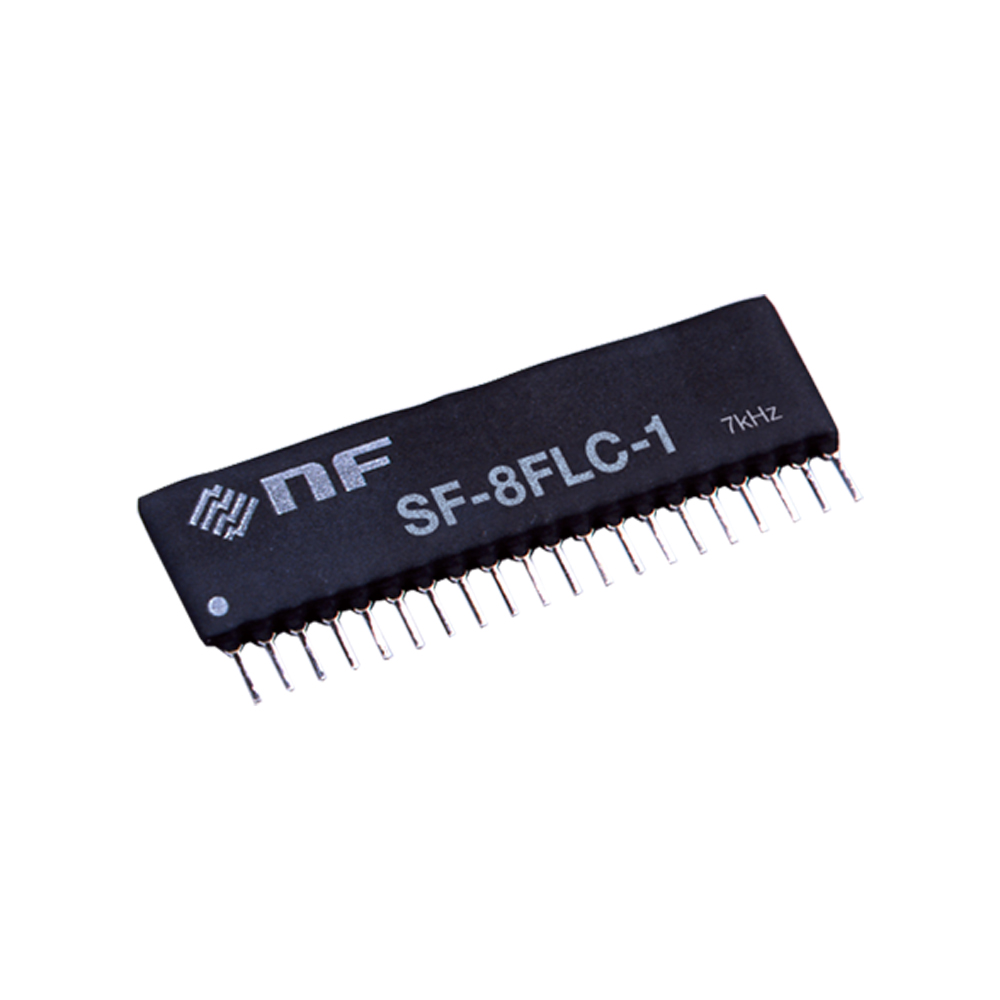

形状は、51.5X14.0X5.5mmの20ピンシングルインラインパッケージと小型・軽量になっています。
フィルタ特性
| フィルタ特性 | CCITT Rec. G.722準拠 |
|---|---|
| 通過域利得 | ±0.5dB以内(1kHz、負荷10kΩ) |
| 振幅特性 (1kHzを0dBとする） |
+0/-1.5dB以内(50Hz)、±0.5dB以内(100Hz)、 ±0.5dB以内(6.4kHz)、+0.5/-1.5dB以内(7kHz)、 -25dB以下(8kHz)、-50dB以下(9kHz)、 -70dB以下(14kHz) |
| 固定遅延 | 2ms以下（通過域の最小値） |
| 遅延特性 | 1ms以下(50Hz)、500µs以下(100Hz)、 125µs以下(200Hz)、125µs以下(4kHz)、 500µs以下(6.4kHz)、1ms以下(7kHz)、 固定遅延を0sとして |
入力特性
| 入力インピーダンス | 50kΩ以上 |
|---|---|
| 最大入力電圧 | ±10V |
出力特性
| 出カインピーダンス | 100Ω以下 |
|---|---|
| 最大出力電圧 | ±10V |
| 負荷インピーダンス | 10kΩ以上 |
| ノイズレベル | 140 µ Vrms以下(10Hz～500kHzBW) |
| オフセット電圧 | ±30mV(typ) |
その他
| 電源電圧・電流 | ±15V ±10％、±32mA（typ） | |
|---|---|---|
| 温室度範囲 | 動作 | －20℃～70℃ 10%～95%RH |
| 保存 | －30℃～80℃ 10％～80％RH | |
| 外形寸法 | 51.5×14.0×535mm、S20型 | |
注）特記なき場合は23℃±5℃、Vs＝±15
商品仕様
| 製品名: | SF-8FLC-1 |
|---|---|
| 型番: | SF-8FLC-1 |
| メーカー: | エヌエフ回路設計ブロック |
