開発試作用から、量産組み込みへ。使いやすくて高性能なエヌエフの機能デバイス。
1個からでもご注文いただけます。
フィルタの使用例(信号ノイズ除去)
フィルタによるノイズ除去は、アナログ信号処理には不可欠です。アクティブフィルタは、周波数設定が簡単で、使いやすく、またインピーダンスマッチングが不要なうえ、挿入ロスがありません。
さらにバタワークス、ベッセル、連立チェビシェフなどさまざまな特性を用意していますので、用途に応じて使い分けることが出来ます。
抵抗同調フィルタ:SRシリーズ
遮断(中心)周波数は外付け抵抗で設定。

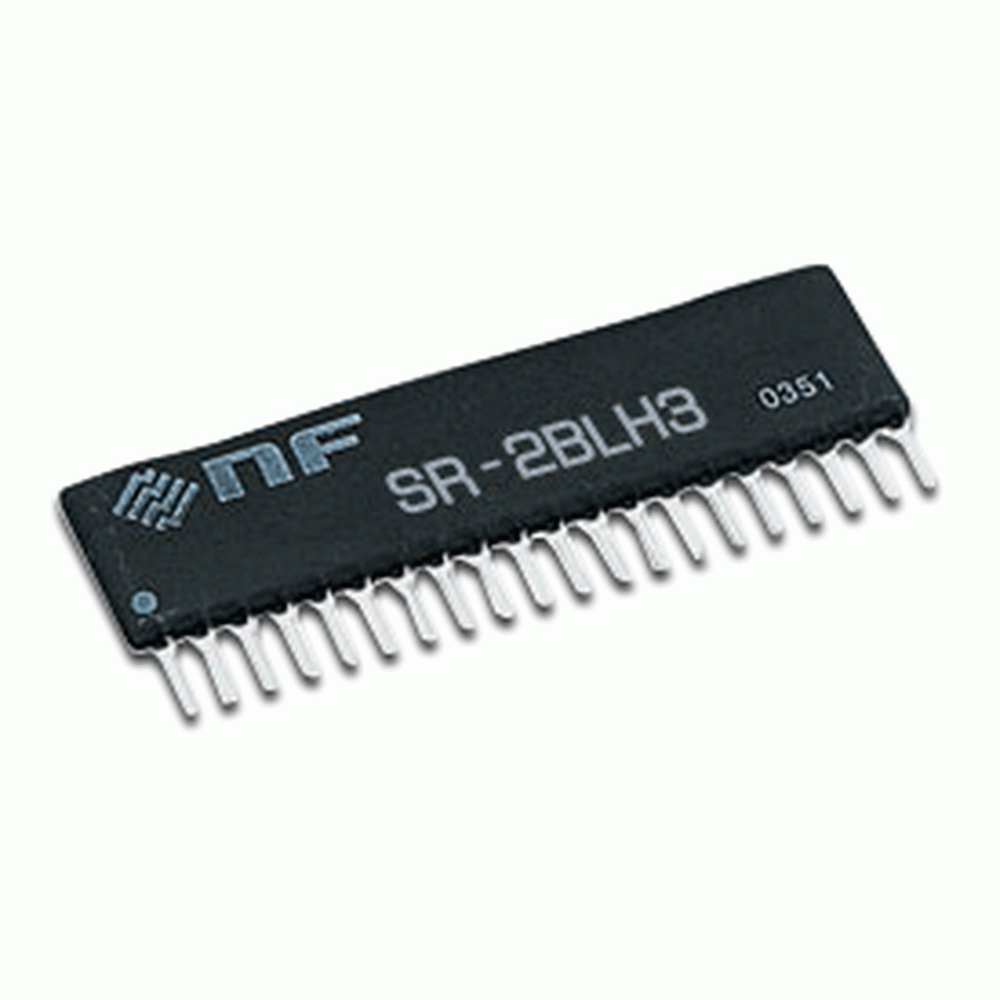

SRフィルタは、シングルインラインパッケージの小型抵抗同調フィルタです。
外部抵抗によりカットオフ(中心)周波数を簡単に決定できます。種類も豊富で選択の幅を拡げます。
特徴・仕様
特性 | ローパス・ハイパス |
減衰特性 | 12dB/oct 2次バタワース |
遮断(中心)周波数 (外付けキャパシタにより低域拡張可能) |
5kHz ~ 100kHz |
電源 | ±15V(±5 ~ ±18V) |
外形寸法 | 51.5 x 14 20ピン SIP |
商品仕様
製品名: | SR-2BLH3 |
---|---|
型番: | SR-2BLH3 |
メーカー: | エヌエフ回路設計ブロック |
