NF回路設計ブロック 抵抗同調フィルタ

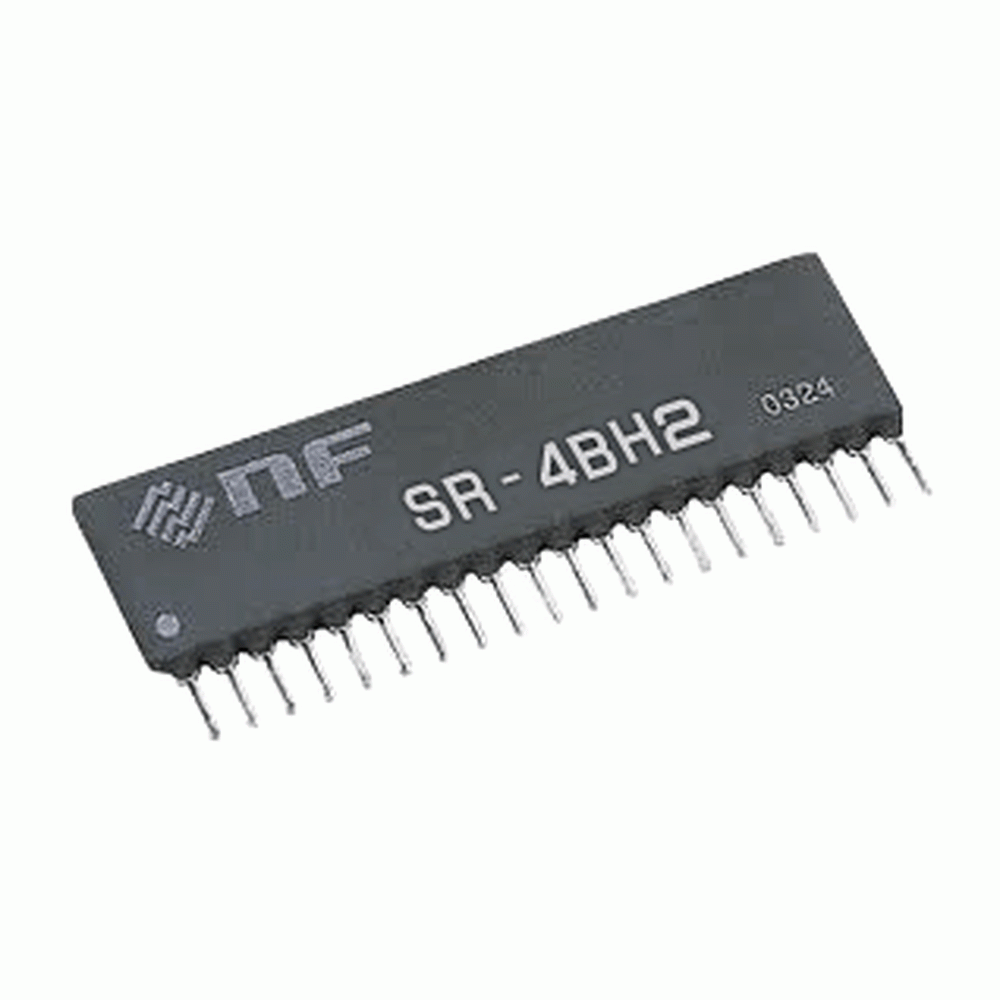

SR-4BH2 抵抗同調フィルタ 4次バタワース、ハイパス

開発試作用から、量産組み込みへ。使いやすくて高性能なエヌエフの機能デバイス。
1個からでもご注文いただけます。

フィルタの使用例（信号ノイズ除去）

フィルタによるノイズ除去は、アナログ信号処理には不可欠です。アクティブフィルタは、周波数設定が簡単で、使いやすく、またインピーダンスマッチングが不要なうえ、挿入ロスがありません。
さらにバタワークス、ベッセル、連立チェビシェフなどさまざまな特性を用意していますので、用途に応じて使い分けることが出来ます。

抵抗同調フィルタ：SRシリーズ

遮断（中心）周波数は外付け抵抗で設定。

SRフィルタは、シングルインラインパッケージの小型抵抗同調フィルタです。
外部抵抗によりカットオフ（中心）周波数を簡単に決定できます。種類も豊富で選択の幅を拡げます。

特長

• 遮断周波数を抵抗4本で設定可能なハイパスフィルタ
• 外付抵抗とキャパシタにより、周波数を低域へ拡張可能
• ローパス、ハイパス、バンドパス、バンドエリミネーションの各フィルタ、バタワース、チェビシェフなどのフィルタ特性をラインナップ
• シングルインラインパッケージで高密度実装に対応

仕様

特性	ハイパス
減衰特性	24dB/oct 4次バタワース
遮断（中心）周波数	400Hz ~ 5kHz (外付けキャパシタにより低域拡張可能）
遮断周波数確度	±3％以内
減衰傾度	24dB/oct
最大入力電圧（線形）	±10V（≤10kHz） 、±5V（≤50kHz）
最大出力電圧	±10V（10kHz以下）
電源	±15V（±5 ~ ±18V)
外形寸法	51.5mm x 14mm x 4mm、20ピン SIP
