NF回路設計ブロック 抵抗同調フィルタ

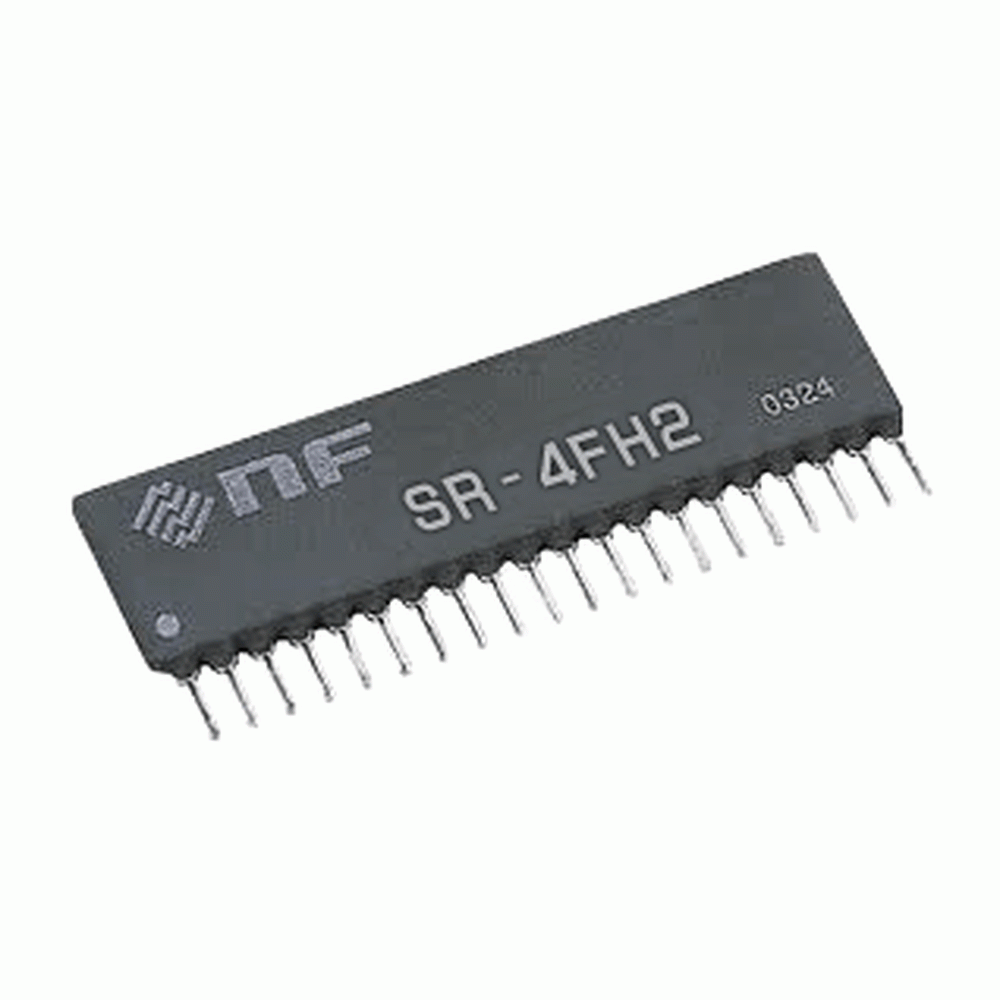

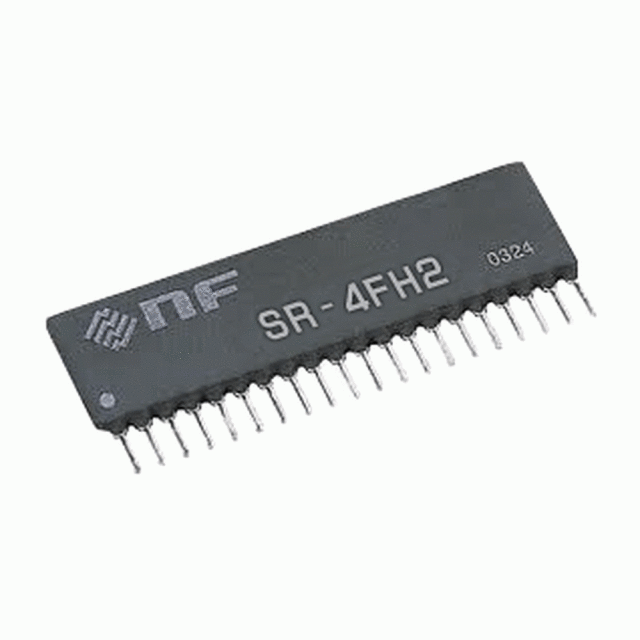

SR-4FH2 抵抗同調フィルタ 4次連立チェビシェフ、ハイパス
開発試作用から、量産組み込みへ。使いやすくて高性能なエヌエフの機能デバイス。
1個からでもご注文いただけます。
フィルタの使用例(信号ノイズ除去)
フィルタによるノイズ除去は、アナログ信号処理には不可欠です。アクティブフィルタは、周波数設定が簡単で、使いやすく、またインピーダンスマッチングが不要なうえ、挿入ロスがありません。
さらにバタワークス、ベッセル、連立チェビシェフなどさまざまな特性を用意していますので、用途に応じて使い分けることが出来ます。
抵抗同調フィルタ:SRシリーズ
遮断(中心)周波数は外付け抵抗で設定。
SRフィルタは、シングルインラインパッケージの小型抵抗同調フィルタです。
外部抵抗によりカットオフ(中心)周波数を簡単に決定できます。種類も豊富で選択の幅を拡げます。
特長
- 遮断周波数を抵抗4本で設定可能なハイパスフィルタ
- 外付抵抗とキャパシタにより、周波数を低域へ拡張可能
- ローパス、ハイパス、バンドパス、バンドエリミネーションの各フィルタ、バタワース、チェビシェフなどのフィルタ特性をラインナップ
- シングルインラインパッケージで高密度実装に対応
仕様
特性 | ハイパス |
減衰特性 | 4次連立チェビシェフ |
遮断(中心)周波数 | 400Hz ~ 5kHz (外付抵抗とキャパシタにより低域拡張可能) |
遮断周波数確度 | ±3%以内 |
減衰傾度 | 42dB/oct相当 |
最大入力電圧(線形) | ±10V(≤10kHz) 、±5V(≤50kHz) |
最大出力電圧 | ±10V(10kHz以下) |
電源電圧 | ±15V(±5 ~ ±18V) |
外形寸法 | 51.5mm x 14mm x 4mm、20ピン SIP |
※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。
商品仕様
製品名: | SR-4FH2 |
---|---|
型番: | SR-4FH2 |
メーカー: | エヌエフ回路設計ブロック |
