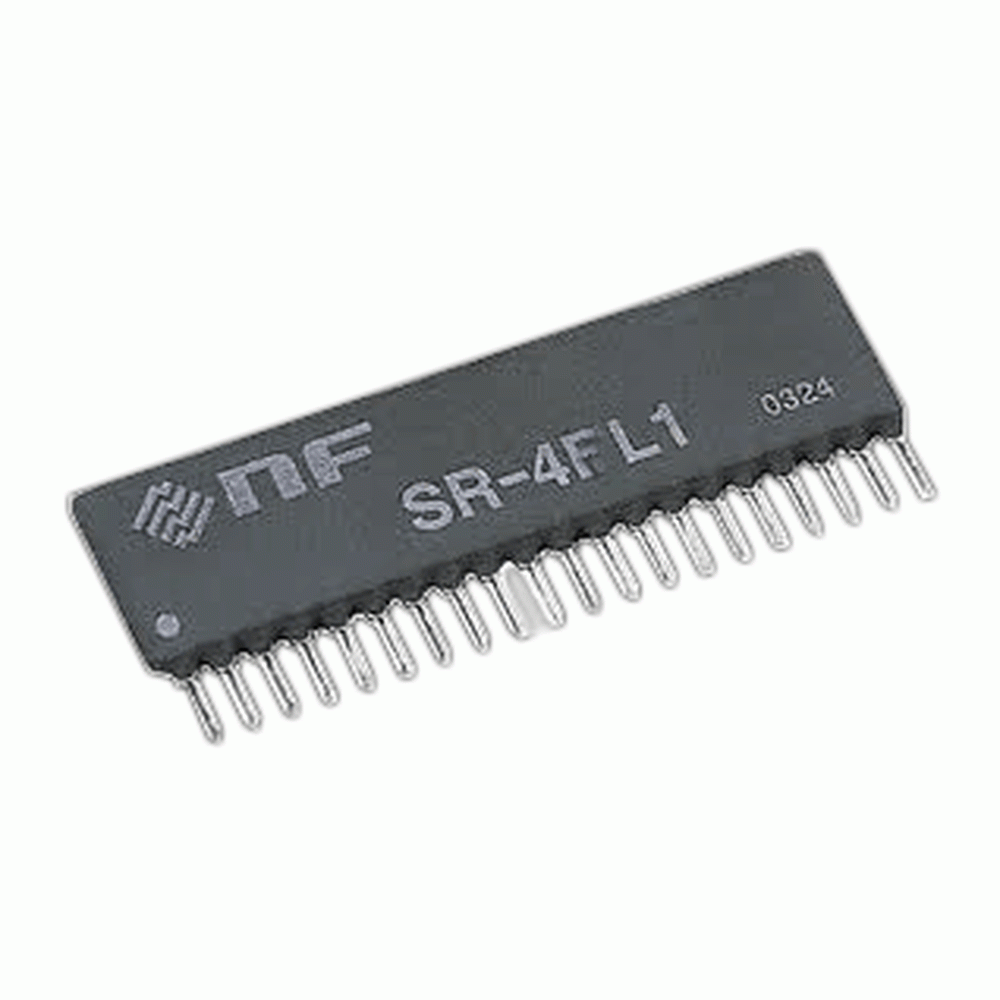

【お問合せ商品】エヌエフ回路設計ブロック 抵抗同調フィルタ・チェビシェフローパス SR-4FL1

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

NF回路設計ブロック 抵抗同調フィルタ

SR-4FL2 抵抗同調フィルタ 4次連立チェビシェフ、ローパス

★開発試作用から、量産組み込みへ。使いやすくて高性能なエヌエフの機能デバイス。
1個からでもご注文いただけます。

フィルタの使用例（信号ノイズ除去）

フィルタによるノイズ除去は、アナログ信号処理には不可欠です。アクティブフィルタは、
周波数設定が簡単で、使いやすく、またインピーダンスマッチングが不要なうえ、挿入ロスがありません。
さらにバタワークス、ベッセル、連立チェビシェフなどさまざまな特性を用意していますので、
用途に応じて使い分けることが出来ます。

抵抗同調フィルタ：SRシリーズ

遮断（中心）周波数は外付け抵抗で設定。

SRフィルタは、シングルインラインパッケージの小型抵抗同調フィルタです。
外部抵抗によりカットオフ（中心）周波数を簡単に決定できます。種類も豊富で選択の幅を拡げます。

特長

• 遮断周波数を抵抗4本で設定可能なハイパスフィルタ
• 外付抵抗とキャパシタにより、周波数を低域へ拡張可能
• ローパス、ハイパス、バンドパス、バンドエリミネーションの各フィルタ、バタワース、チェビシェフなどのフィルタ特性をラインナップ
• シングルインラインパッケージで高密度実装に対応

仕様

特性	ローパス
減衰特性	4次連立チェビシェフ
遮断（中心）周波数	40Hz ~ 1.6kHz (外付抵抗とキャパシタにより低域拡張可能）
遮断周波数確度	±3％以内
減衰傾度	42dB/oct相当
最大入力電圧（線形）	±10V（≤10kHz） 、±5V（≤50kHz）
最大出力電圧	±10V（10kHz以下）
電源電圧	±15V（±5 ~ ±18V)
外形寸法	51.5mm x 14mm x 4mm、20ピン SIP

※こちらの商品はお取り寄せとなります。予め納期の問い合わせをお願いいたします。
