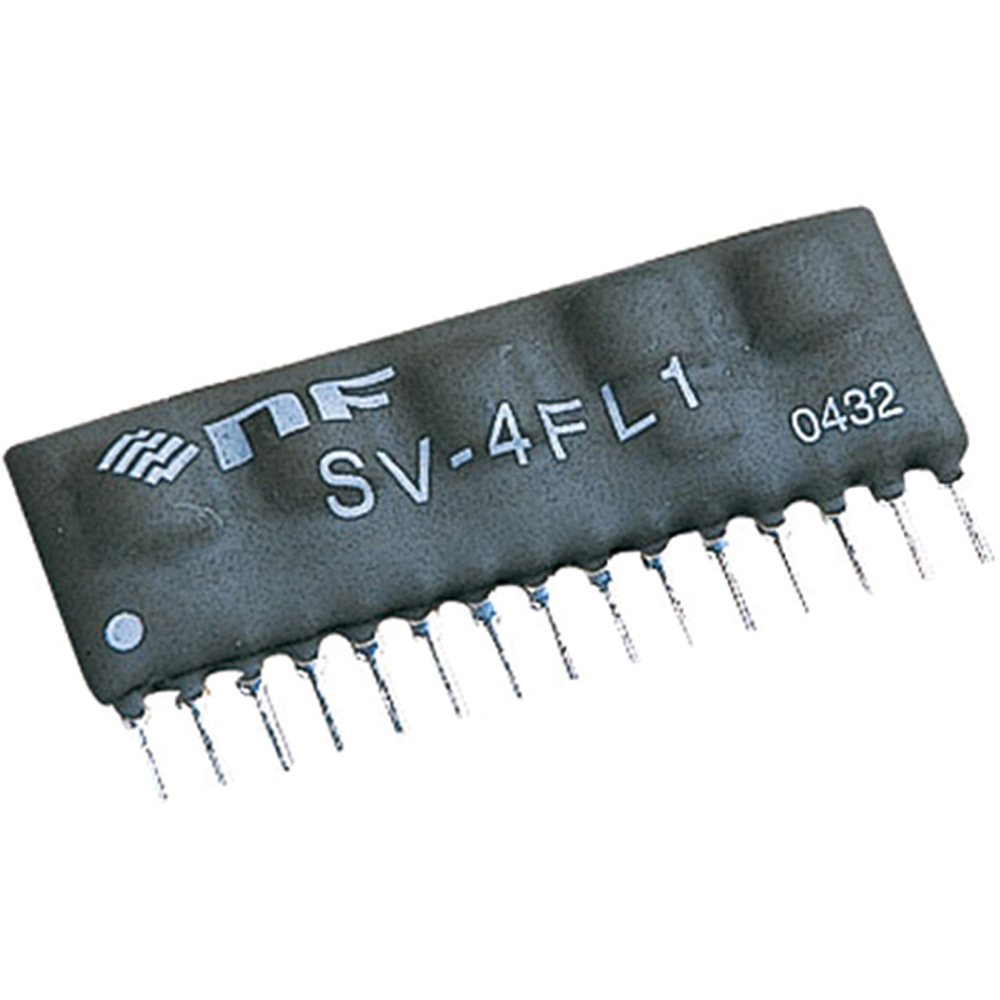

【お問合せ商品】エヌエフ回路設計ブロック 抵抗同調フィルタ SV-4FL1

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

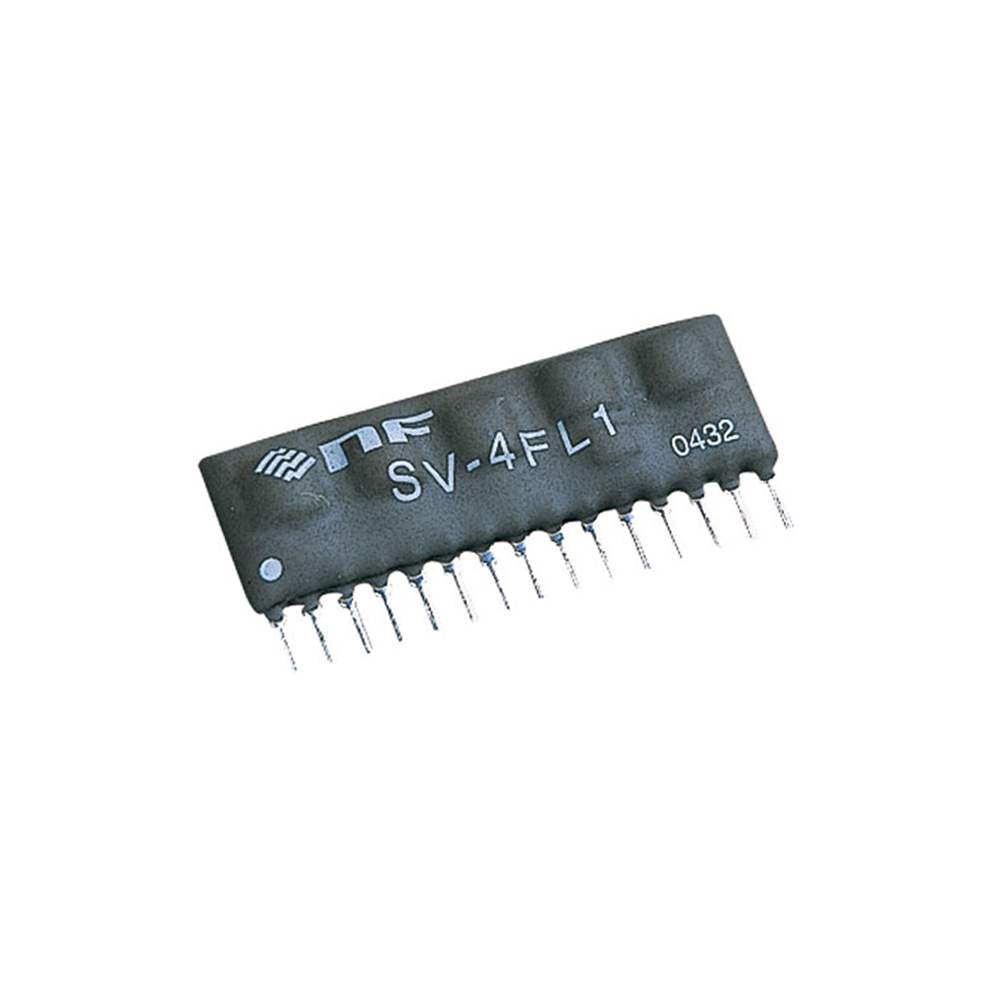

エヌエフ回路設計ブロック 抵抗同調フィルタ

SVシリーズは、電源電圧5V、3.3Vの片電源で動作する抵抗同調のローパスフィルタです。
外付抵抗4本により遮断周波数を簡単に設定することができます。フィルタ特性は、バタワースと連立チェビシェフを採用しており、さらに、周波数範囲によって1型、2型に分れています。形状は、l5pinのシングルインラインパッケージと小型です。
SV-4BL 1/ 2　 4次バタワースローパス
SV-4FL 1/ 2 　4次連立チェビシェフローパス
※本シリーズは、外付キャパシタによる遮断周波数の低域拡張はできません。

型名	SV-4BL1	SV-4FL1	SV-4BL2	SV-4FL2
フィルタ特性	バタワースローパス	連立チェビシェフローパス	バタワースローパス	連立チェビシェフローパス
次数	4次
絶対定格
電源電圧(+Vs)	6V
入力電圧	0～+Vs
遮断周波数(fc)
範囲*1	10Hz～10kHz		100Hz～100kHz
確度*2	±3%
設定方法	抵抗4本外付
通過域特性
利得*3	0±0.3dB
リプル	-	0.28dBp.p typ.	-	0.28dBp.p typ
減衰域特性
減衰傾度	24dB/oct	42dB/oct相当	24dB/oct	42dB/oct相当
減衰特性(2fcにて）	24dB typ.	55dB typ.	24dB typ.	55dB typ.
最小減衰量	-	46dB typ	-	46dB typ
高域減衰量(～1MHz)	60dB以上
入力特性
入カインピーダンス	50kΩ以上
最大入力電圧	5V
最小入力電圧	0V
出力特性
出カインピーダンス	100Ω以下
最大出力電圧	4.9Vmin
最小出力電圧	100mV max
負荷抵抗	10kΩ以上
雑音電圧	100µVrms以下
ひずみ率*4	0.01 % typ
オフセット電圧*5	±30mVtyp.
オフセットドリフト	30µV／℃ typ
中点電位出力確度*6	±1%
その他
電源電圧	5V(3V～5.5V)
消費電流（無信号時）	10mA typ
使用温湿度範囲	-20℃～70℃、10～95%RH
保存温湿度範囲	-30℃～80℃、10～80%RH
外形寸法	39X 15X5.5mm (15pin) S15型

注）特記無き場合は、RF=31.8k0、電源5V、中点電位2.5V、負荷10k0、周囲温度23士5℃
*1 本シリ ーズは、外付キャパシタによる遮断周波数の低域拡張はできません。
*2 fc/1O を基準とした-3dB点
*3 fc/1O における利得
*4 fc/10におけるひずみ）
*5 中点電位からのずれ（半固定抵抗で調整可能）
*6 中点電位出力は電源電圧／2を出力
