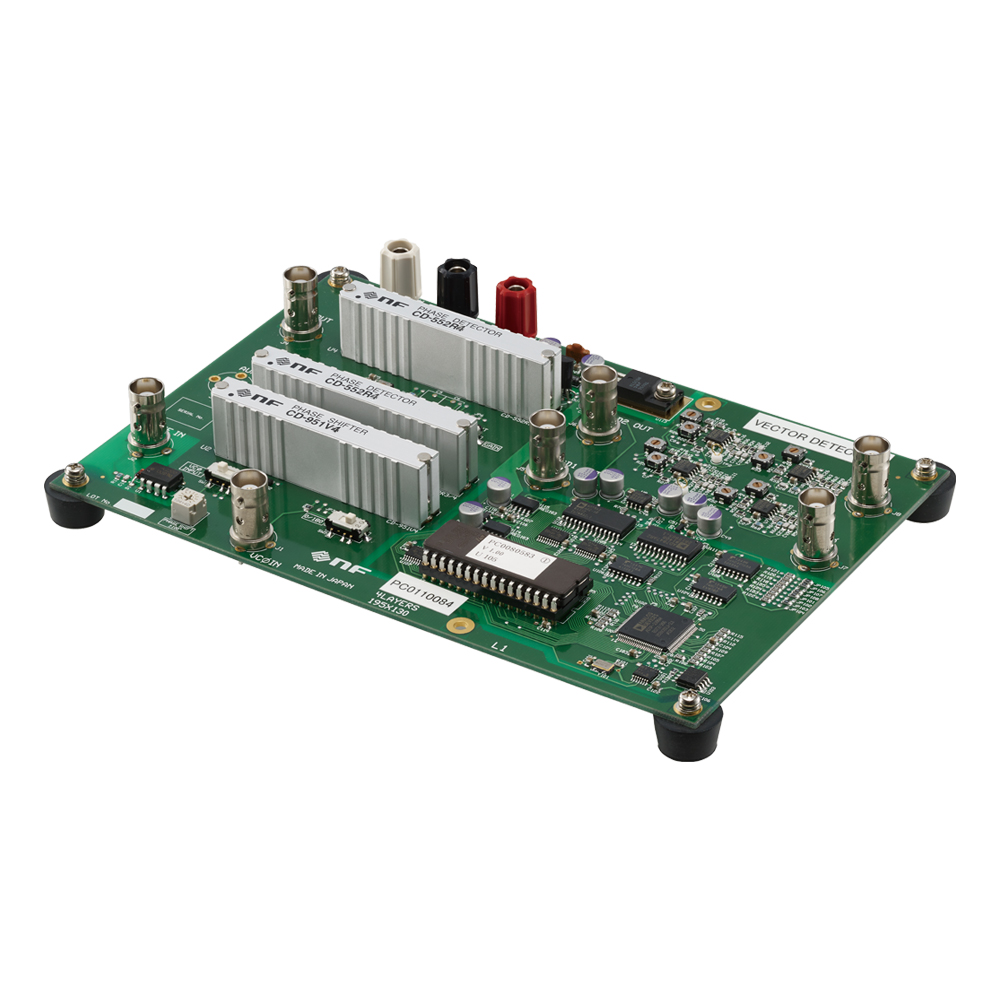

エヌエフ回路設計ブロック ベクトル検波ボード
本器は、位相検波モジュールCD-552シリーズを用いた直交位相検波の結果から、入力信号中の参照信号と同期した成分の振幅と位相をDSPにより算出し、アナログ電圧として出力することができます。
雑音除去能力を備えているので、雑音が重畳した信号から振幅・位相を検出することも
できます。
信号入力
| 入カコネクタ | BNC | |
|---|---|---|
| 最大入力電圧 | ±10V | |
| 入カインピーダンス | VD-291F2 ／ VD-291F3 | 5kΩ |
| VD-291F4 | 1.25kΩ | |
参照信号
| 入カコネクタ | BNC |
|---|---|
| 入力信号 | CMOSレベル(0-5V)方形波 パルス幅200ns以上 |
| 入力極性 | 立ち上がり基準 |
検波器
| 出カコネクタ | BNC | |
|---|---|---|
| 検波周波数範囲 | VD-291F2 | 100Hz～20kHz |
| VD-291F3 | 1kHz～200kHz | |
| VD-291F4 | 10kHz～2MHz | |
| 利得 | X1／X10／抵抗設定(EXT)に切換可能 | |
| ローパスフィルタ | VD-291F2:1Hz/10 Hz/100Hz VD-291F3:10Hz/100Hz/1k Hz VD-291F4:100Hz/1kHz/10 kHz |
|
| 検波特性切換 | PSD1=SINの設定（ 出荷時設定）にて使用 | |
| 出カインピーダンス | 50Ω | |
| 最大出力電圧 | ±10V@DC 負荷抵抗 ≥2kΩ | |
| 最大出力電流 | ±5mA@DC | |
移相器
| 移相器電圧制御選択 | ポテンショメータ(POT)／ 外部入力 (BNC(VCΦ IN))に切換可能 |
|---|---|
| 入カコネクタ | BNC |
| 入カインピーダンス | 100kΩ |
| 制御範囲 | ±100°連続可変、(-100°/5V、+100°/5V) |
| 電圧制御感度 | -20°/ 1V |
| 移相オフセット | 0/180°切換 |
A/D、D/A
| 分解能 | 12ビット |
|---|---|
| サンプリングレート | 100Kサンプル/秒 |
出力電圧
| 出カコネクタ | BNC | |
|---|---|---|
| 出カインピーダンス | 50Ω | |
| 振幅出力 | +10V、分解能：2.5m | |
| 振幅出力確度 | VD-291F2 | 100Hz～20kHz ±3％以内 |
| VD-291F3 | 1kHz～80kHz ±3％以内 80kHz～200kHz ±5％以内 |
|
| VD-291F4 | 10kHz～2MHz ±3％以内 | |
| 位相出力 | ±10V／±180°、分解能：0.1° | |
| 位相出力確度 | VD-291F2 | 100Hz～20kHz ±1％以内 |
| VD-291F3 | 1kHz～20kHz ±1％以内 20kHz～200kHz ±3％以内 |
|
| VD-291F4 | 10kHz～20kHz ±1％以内 20kHz～200kHz ±3％以内 200kHz～2MHz ±5％以内(typ) |
|
| 出力電流 | ±2mA以内 | |
電源
| 電源端子 | バインディングポスト(Φ4mm、バナナプラグ対応） | |
|---|---|---|
| 動作電源電圧範囲 | ±15V±1V以内 | |
| 消費電流 | VD-291F2 | +15V 180mA(max.) -15V 100mA(max.) |
| VD-291F3 | +15V 180mA (max.) -15V 100mA(max.) |
|
| VD-291F4 | +15V 200mA (max.) -15V 100mA(max.) |
|
その他
| 性能保証温度範囲 | 23℃±5℃ |
|---|---|
| 動作温湿度範囲 | 0～50℃、10～90%RH |
| 保存温湿度範囲 | -10～60℃、10～80%RH |
| 汚染度 | 2（室内用） |
| 外形寸法(mm) | 201X136X31.5 |
| 質量（NET) | 約250g |
商品仕様
| 製品名: | VD-291F4 |
|---|---|
| 型番: | VD-291F4 |
| メーカー: | エヌエフ回路設計ブロック |
