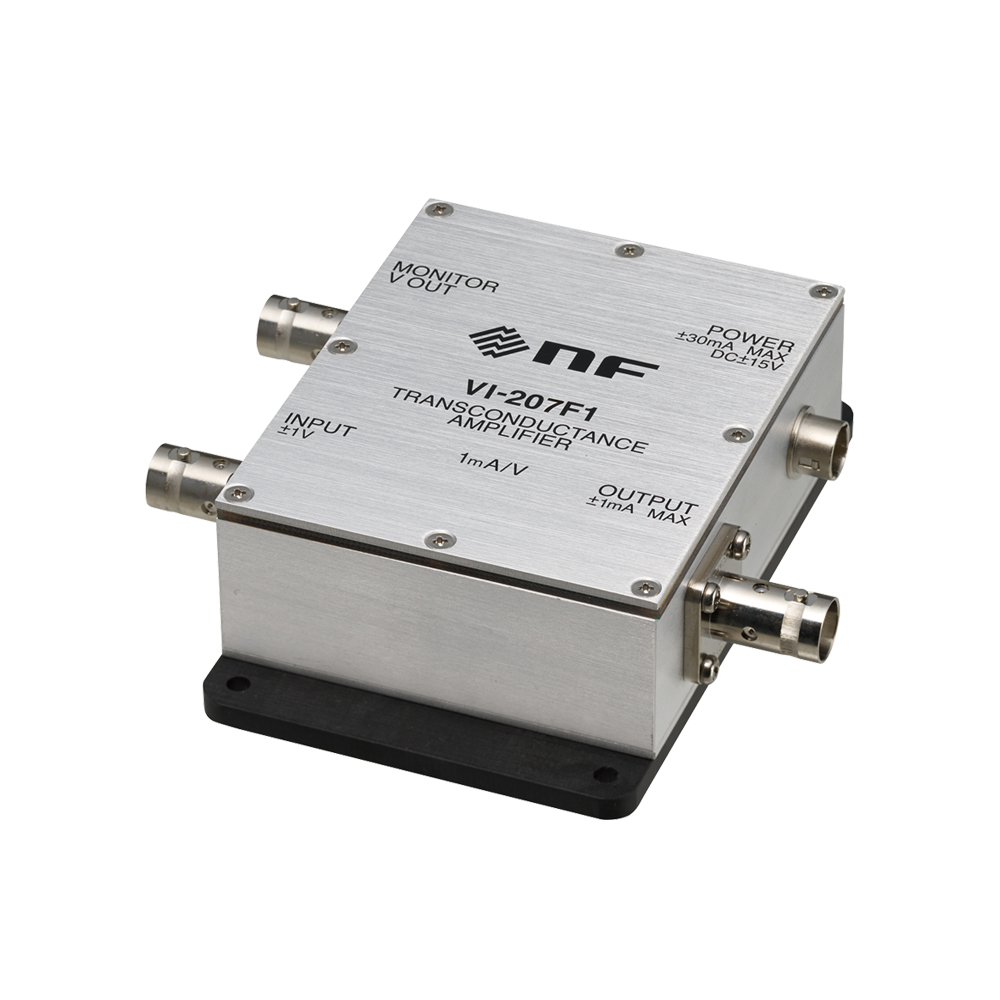

エヌエフ回路設計ブロック 電流電圧変換モジュール
VI-206F 1/ VI-207F Iは、両極性の出力電流を供給可能な電圧電流変換モジュールです。
変換利得の異なる2機種があります。
VI-206F1変換利得100µA/V 最大出力電流±100µA
VI-207F1変換利得1mA/V 最大出力電流±1mA
出力電圧モニタを装備し、負荷に影響を与えすに出力電圧を観測できます。
| VI-206F1 | VI-207F1 | |
|---|---|---|
| 絶対最大定格 | ||
| 電源電圧（±Vs） | ±18V | |
| 信号入力電圧 | ±2V | |
| 入力部 | ||
| 入力コネクタ | BNC | |
| 入力インピーダンス | 1MΩ±5％以内（100Hzにて） | |
| 入力電圧範囲 | ±1V | |
| 出力部 | ||
| 出カコネクタ | BNC | |
| 出力電流 | ±100µA以上 | ±1mA以上 |
| 出力雑音電流 （入力短絡•BW=10kHz) |
10nArms以下 | 100nArms以下 |
| 出カクランプ電圧 | 約±11V | |
| 電圧電流変換部 | ||
| 電圧電流変換利得 | 100µA/V±3％以内 | 1mA/V±3％以内 |
| 負荷抵抗範囲（出力電流供給可能範囲） | 0～100kΩ | 0～10kΩ |
| 周波数特性(RL=1Ω時） (10Hz基準、+0.5～-3dB以内） | DC～7kHz以上 負荷：RL=100kΩ CL=100pF |
DC～10kHz以上 負荷： RL=10kΩ CL=100pF |
| 出力電圧モニタ部 | ||
| 出カコネクタ | BNC | |
| 出カインピーダンス | 100Ω±10％以内 | |
| 出カオフセット電圧 | ±7.5mV以下 | |
| 負荷インピーダンス | 100kΩ以上 | |
| 電源 | ||
| 電源コネクタ | HR10-7R-4P（ヒロセ電機） | |
| 動作電源電圧範囲 | ±15V±1V以内 | |
| 消費電流 | ±30mA以下 | |
| その他 | ||
| 性能保証温度範囲 | 23±5℃ | |
| 動作温湿度範囲 | 0～40℃ 5～95%RH（ただし結露なきこと） | |
| 保存温湿度範囲 | -10～50℃ 5～85%RH（ただし結露なきこと） | |
| 外形寸法(mm） | 65X80X27.6（突起部除く） | |
| 質量（NET） | 約200g | |
商品仕様
| 製品名: | VI-207F1 |
|---|---|
| 型番: | VI-207F1 |
| メーカー: | エヌエフ回路設計ブロック |
