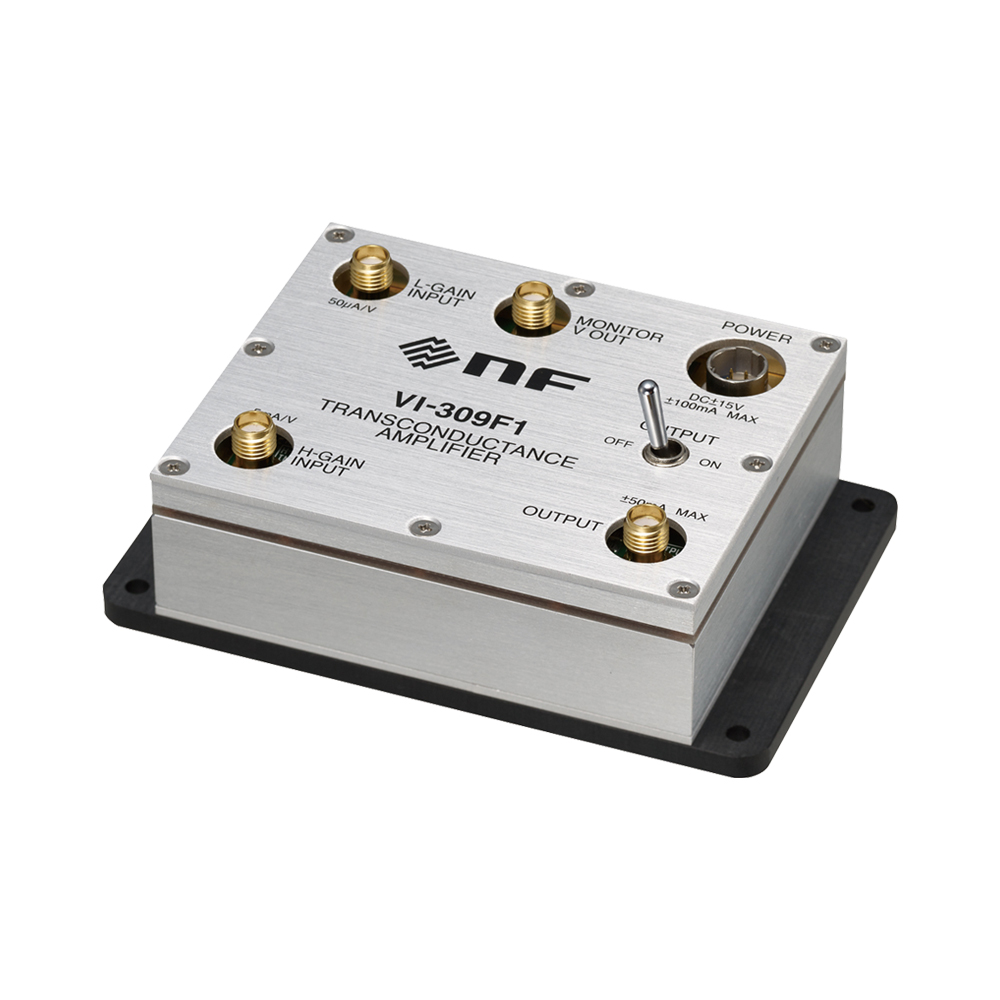

エヌエフ回路設計ブロック 電圧電流変換モジュール
VI-309F1は、利得の異なる2つの入力を持つ電圧電流変換モジュールです。最大10Ωの負荷抵抗に対して±50mAまでの電流を安定して供給することができます。入力端子H-GAIN INPUTは変換利得5mA/V、L-GAININPUTは変換利得50µA/Vです。両入力とも周波数帯域はDCから10kHzです。
外部デバイスを保護するOUTPUTON/OFFスイッチを装備しています。
出力電圧モニタにより、負荷に影響を与えすに出力電圧を観測できます。
絶対最大定格
| 電源電圧（±Vs) | ±18V |
|---|---|
| 信号入力電圧 | ±Vs |
入力部
| 入カコネクタ | SMA (H-GAIN INPUTおよびL-GAININPUT） |
|---|---|
| 入カインビーダンス | 10kΩ±3％以内(100Hzにて） |
| 入力電圧範囲 | ±10V |
出力部
| 出カコネクタ | SMA |
|---|---|
| 出力電流*1 | ±50mA以上 |
| 出カオフセット電流 | 15µA以内 |
| 出力雑音電流 | 1 µArms以下(BW=10kHz、短絡時） 負荷抵抗10時の出力雑音電圧から算出 |
| 出カクランプ電圧 | 約±4V |
| 出カスイッチ | ON負荷に電流を供給 OFF：出力を信号GNDに接続して電流供給を停止 |
電圧電流変換部
| 電圧電流変換利得 | 5mA/V±3％以内(H-GAIN INPUT) 50µA/V±3％以内(L-GAIN INPUT) |
|---|---|
| 負荷抵抗範囲*1 | 0~30Ω以内（出力電流50mA時） |
| 周波数特性(RL=1Ω時) | DC～10kHz（10Hz基準、+0.5～-3dB） |
*1 抵抗負荷30Ω以上では最大出力電流に制限がかかります。
出力電圧モニタ部
| 出カコネクタ | SMA |
|---|---|
| 出カインピーダンス | 100Ω±10％以内 |
| 出カオフセット電圧 | ±1mV以下 |
| 負荷インピーダンス | 100kΩ以上 |
電源
| 電源コネクタ | HR10-7R-4P（ヒロセ電機） |
|---|---|
| 動作電源電圧範囲 | ±15V±1V以内 |
| 消費電流 | ±100mA以下 |
その他
| 性能保証温度範囲 | 23±5℃ |
|---|---|
| 動作温湿度範囲 | 0～40℃ 5～95%RH（ただし結露なきこと） |
| 保存温湿度範囲 | -10～50℃ 5～85%RH（ただし結露なきこと） |
| 外形寸法(mm) | 80X65X25（突起部除く） |
| 質量（NET) | 約200 |
商品仕様
| 製品名: | VI-309F1 |
|---|---|
| 型番: | VI-309F1 |
| メーカー: | エヌエフ回路設計ブロック |
