エヌエフ回路設計ブロック 電圧同調フィルタ
VT-Aシリーズは、外部電圧により周波数を制御できるフィルタです。
フィルタの種類は、24d8/oct のローパス(VT-4BLA)、24d8/oct のハイパス(VT-4BHA)、2次対でQ=5のバンドパス(VT-2BPA)の3タイプがあります。
周波数は、外部制御電圧が最大(+10V)のときに最高となり、ローパスで100kHz、ハイパスとバンドパスは20kHzです。周波数制御範囲は、ローパスとハイパスは1000倍、バンドバスは100倍です。外付けキャパシタを追加することにより、低い方に周波数を移動させることができます。
| 型名 | VT-4BLA | VT-4BHA | VT-2BPA |
|---|---|---|---|
| フィルタ特性 | |||
| フィルタ特性 | バタワースローパス | バタワースハイパス | バタワースバンドパス |
| 時数 | 4 | 2次対 | |
| 減衰傾度 | 24dB/oct | 12dB/oct・バンド幅 | |
| 選択度 Q | - | 5 | |
| 設定周波数範囲*1 | 100Hz～100 kHz | 20 Hz～20kHz | 200Hz～20kHz |
| 入力特性 | |||
| インピーダンス | 50Ω以上 | ||
| 定格電圧*2 | ±1V | ||
| 許容最大電圧 | ±10V | ±2V | |
| 出力特性 | |||
| インピーダンス | 50Ω以下 | ||
| 定格電圧*2 | ±1V | ||
| 負荷抵抗 | 10kΩ以上 | ||
| 通過域利得*3 *4 | 0±0.5d8 | 0±1d8 | |
| ひずみ率*5 | 0.1％以下 | ||
注）特記なき場合は、電源電圧±15V、Ve（周波数制御電圧）＝＋ 10V、周囲温度23℃±5℃
*1 外付けキャパシタにより低域に拡張可能
*2 定格を満足する入出力電圧範囲
*3 4BLAは直流通過型、4BHAの高域特性は300kHzまで
| 型名 | VT-4BLA | VT-4BHA | VT-2BPA | ||
|---|---|---|---|---|---|
| 雑音 | 0.8mVrms以下(10～300kHz帯域） | ||||
| オフセット電圧 | ±10mV(typ) | ||||
| オフセット電圧変動 | 対制御電圧 | 20mV(typ) | |||
| 対温度 | 0.3mV/℃(typ) | ||||
| 周波数制御特性 | |||||
| 設定周波数 | 10VcX103Hz | 2VcX103Hz | |||
| 確度 | ±（設定値の3％+10Hz）以内 | ±（設定値の3％+2Hz）以内 | |||
| 制御電圧範囲 | +10mV～+10V | 100mV～+10V | |||
| 入カインピーダンス | 50kΩ以上 | ||||
| その他 | |||||
| 電源電圧 | ±15V、+10%、-5% | ||||
| 消費電流 | ±36mA(typ)、±54mA以内 | ||||
| 温湿度範囲 | 動作 | -20℃～70℃、10～95%RH | |||
| 保存 | -30℃～80℃、10～80%RH | ||||
| 外形寸法 | 54.4 X 33.7 X 6.5、H型 | ||||
*4 測定点は、4BLAはfc/10、4BHAは3.3fc、2BPAはto
*5 測定点は、4BLAはtel2、4BHAは2fc、2BPAはto
商品仕様

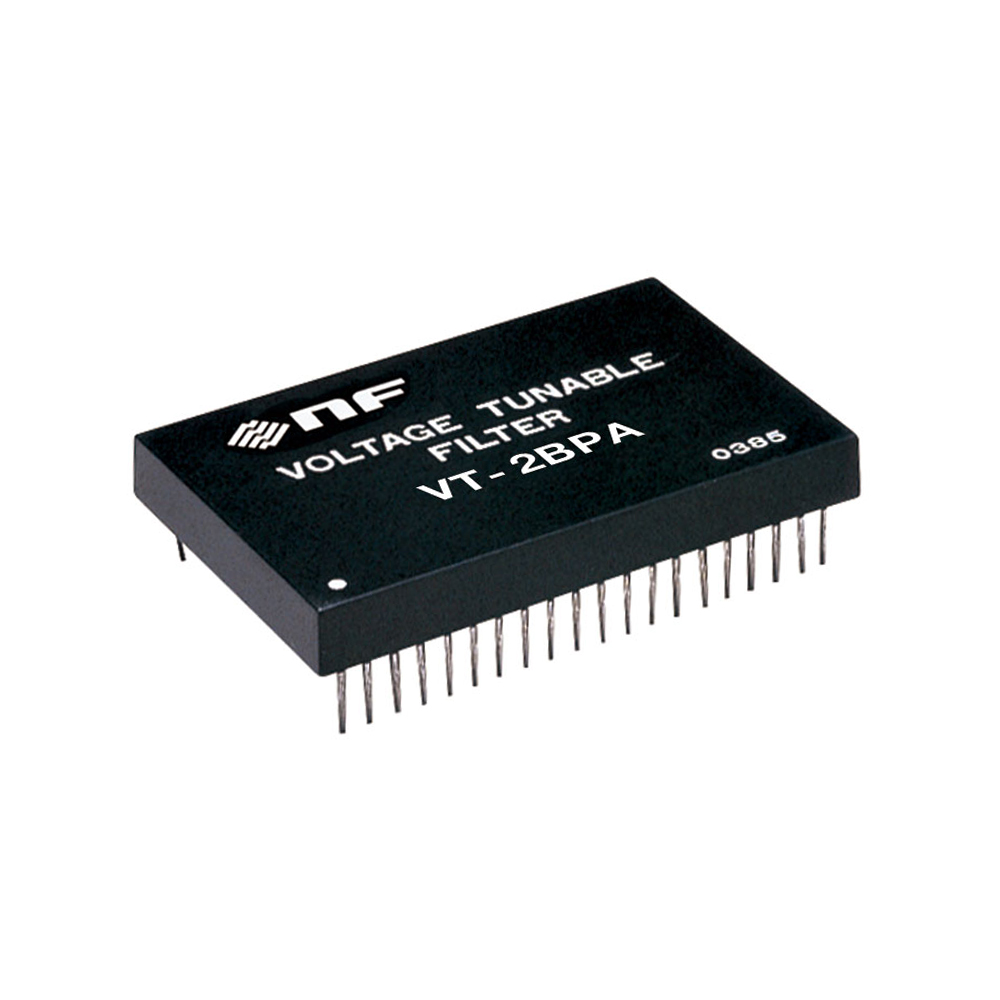

| 製品名: | VT-2BPA |
|---|---|
| 型番: | VT-2BPA |
| メーカー: | エヌエフ回路設計ブロック |
