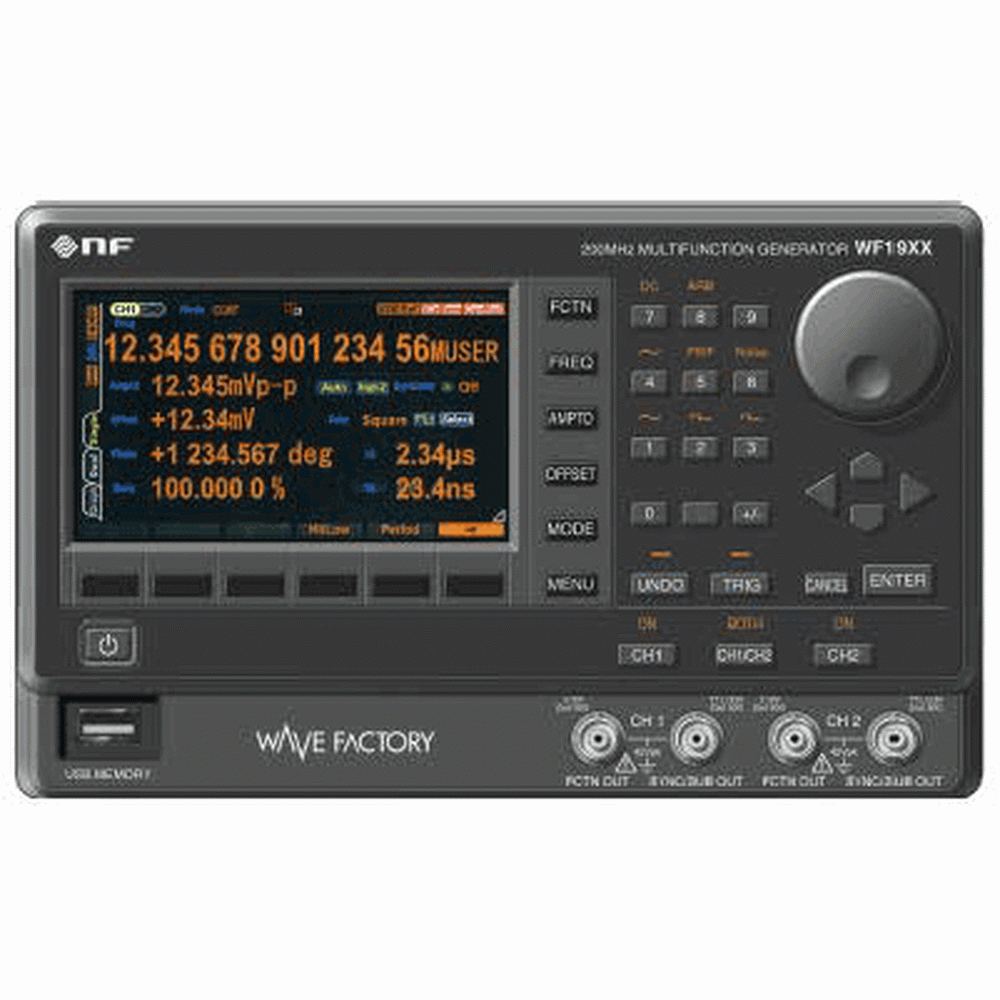

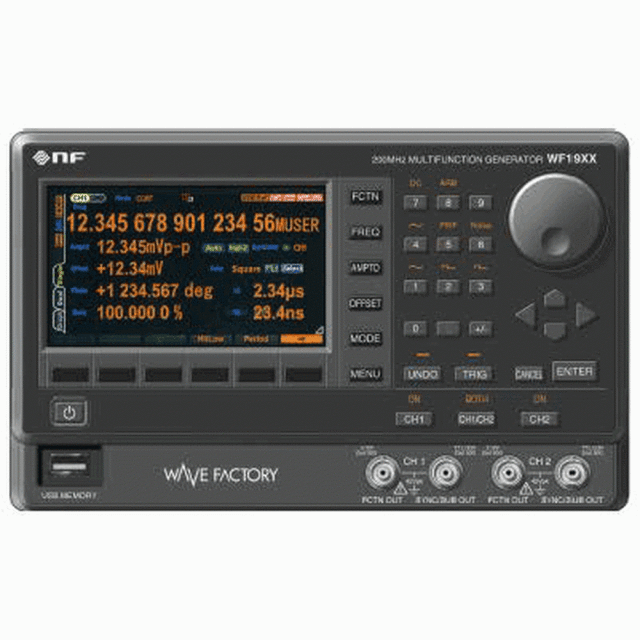

マルチファンクションシンジェネレータ 1ch 200MHz WF1967
特徴
- 発振周波数 0.01μHz~最高200MHz
- 高振幅分解能 16ビット、高分解能設定
- 振幅設定 最大20Vp-p/開放
- 低ジッタ 85ps rms 以下
- 低ひずみ 0.04%以下
- 豊富な出力波形 :正弦波、方形波、パルス波、ランプ波、ノイズ、DCのほか25種類の「パラメタ可変波形」
- 高速・大容量任意波形 :420MS/s、4Miワード(Mi:220=1,048,576 )
- 多彩な発振モード :連続、スイープ、内部/外部変調、バースト/トリガ/ゲート、シーケンス発振、さらにバースト発振と同時に内部/外部変調、スイープ発振と同時に外部変調が可能
- プラス1チャネルのサブ出力装備 :1チャネルモデルは2相、2チャネルモデルは4相信号発生器として
- シンクレータ機能 :外部から入力された信号に主出力を自動的に同期させる機能
- 2チャネル連動(WF1968のみ)
- 任意波形作成ソフトウエア/シーケンス編集ソフトウエア標準添付
仕様
| 発振周波数 | 正弦波 | 0.01μHz~200MHz(スイープ、バースト、シーケンス 0.01μHz~100MHz) |
| 方形波 | 0.01μHz~70MHz | |
| パルス波 | 0.01μHz~70MHz(シーケンスでは使用不可) | |
| ランプ波 | 0.01μHz~20MHz | |
| パラメタ可変波形 | 0.01μHz~20MHz | |
| ノイズ | 等価帯域幅:100M/30M/3M/1M/300k/100kHz | |
| DC | 周波数設定無効 | |
| 任意波形 | 0.01μHz~20MHz |
| 出力波形 | 標準波形(正弦波、方形波、パルス波、ランプ波、パラメタ可変波形、ノイズ(ガウス分布)、DC)、任意波形 |
| 周波数確度 | ±(設定の3ppm+6pHz |
| 周波数設定分解能 | 0.01μHz(<50MHz)、 0.1μHz (50MHz≤ |
| 周期による周波数設定 | 設定周期の逆数の周波数による設定(0.01μHz未満は四捨五入) |
| 周波数経年変化 | 0.01μHz(<50MHz)、 0.1μHz (50MHz≤) |
| インタフェース | GPIB IEEE-488.1/USB USBTMC、USB 1.1 Full-speed SCPI-1997/IEEE-488.2 |
| 電源 | AC100V~230V ±10%(250V以下) 50Hz/60Hz±2Hz |
| 寸法・質量 | 216(W)×132.5(H)×332(D)mm(突起部を除く、約3.0kg(付属品を除く、本体の質量) |
| 付属品 | 取扱説明書(操作編)×1、CD×1(PDF取扱説明書、アプリケーションソフトウエア、任意波形作成ソフトウエア、シーケンス編集ソフトウエア、IVI(Interchangeable Virtual Instruments)計測器ドライバ)、電源コードセット2m、3極プラグ付 |
保証:メーカー保証 校正:別途料金
商品仕様
| 製品名: | WF1967 |
|---|---|
| 型番: | WF1967 |
| メーカー: | エヌエフ回路設計ブロック |
