エヌエフ回路設計ブロック シンセサイザモジュール
広範囲な周波数で高確度・高安定の信号生成が可能
全4モデルをラインナップし、多機能タイプの2モデルでは任意波形出力が可能で、変調やシーケンス動作にも対応しています。
36ピンDIPの2モデルは、モジュール間同期により、多相信号出力が可能です。
- 周波数設定範囲：44.4 nHz～10 MHz
- 周波数確度：±25 ppm
- 周波数温度安定度：±2 ppm
- ひずみ率：0.01%以下typ.
- 振幅分解能：14 bit
出力波形：正弦波、三角波、ランプ波、方形波、任意波 - 発振モード：連続、ゲート、トリガ、バースト、スイープ
- 変調（AM、FM、OM）
- シーケンス動作
- モジュール間同期
- 外部クロック同期
- 片電源・両電源駆動
ラインナップ
| 正弦波シンセサイザモジュール | 波形選択シンセサイザモジュール | 多機能シンセサイザモジュール | ||
|---|---|---|---|---|
| WS-107P3 | WS-210P3 | WS-151S3 | WS-251S3 | |
| 周波数設定範囲 | 10 mHz～10 MHz | 1 mHz～10 MHz | 44 nHz～10 MHz | 44 nHz～10 MHz |
| 周波数設定 | バイナリ設定 | バイナリ設定 | シリアルインタフェース | シリアルインタフェース |
| 振幅確度 | ±6% | ±1% | ±6% | ±1% |
| 波形 | 正弦波 | 正弦波、三角波、ランプ波、方形波 | 正弦波、三角波、ランプ波、方形波、任意波 | 正弦波、三角波、ランプ波、方形波、任意波 |
| 発振モード | 連続、ゲート | 連続、ゲート | 連続、ゲート、トリガ、バースト | 連続、ゲート、トリガ、バースト |
| モジュール間同期 波形同期パルス出力 |
－ | 〇 | － | 〇 |
| 位相制御 | － | 0°、90°、120°、240° | － | 任意 |
| 変調・スイープ・シーケンス | － | － | 〇 | 〇 |
| サイズ | 24ピン DIP | 36ピン DIP | 24ピン DIP | 36ピン DIP |
商品仕様

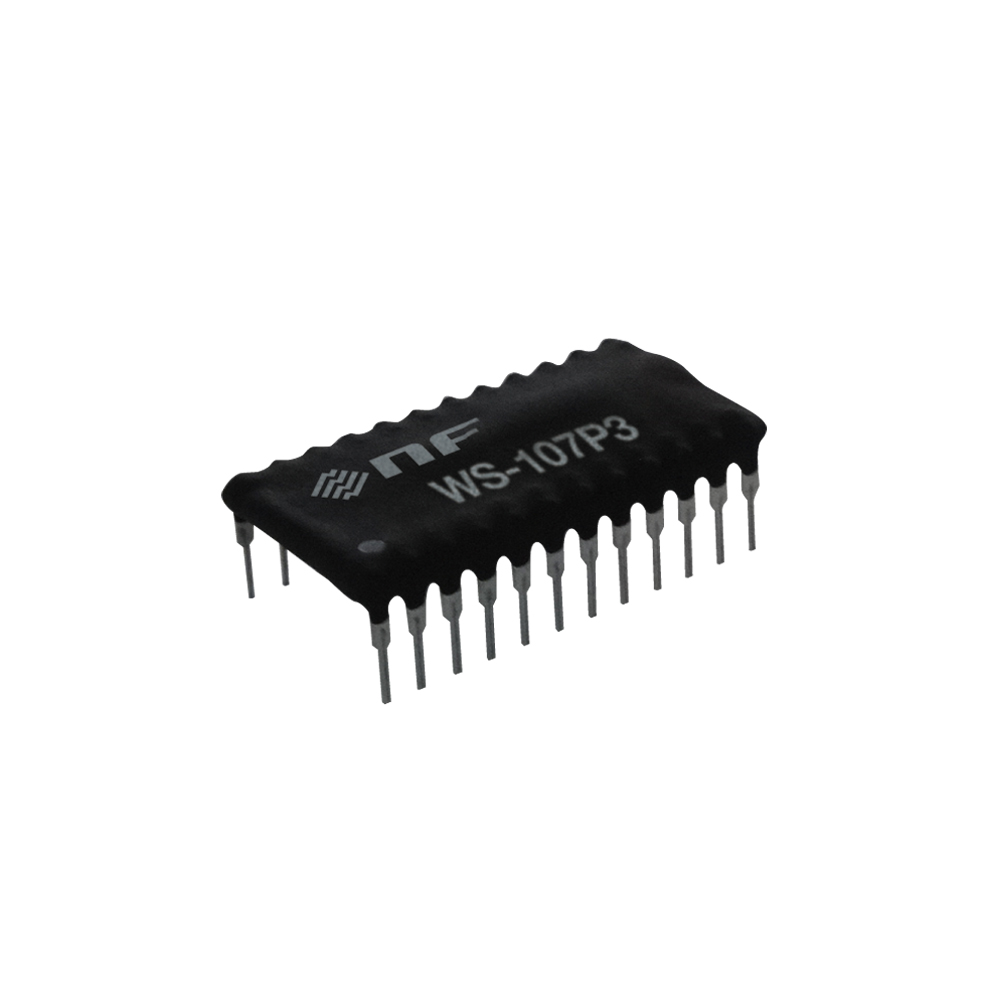

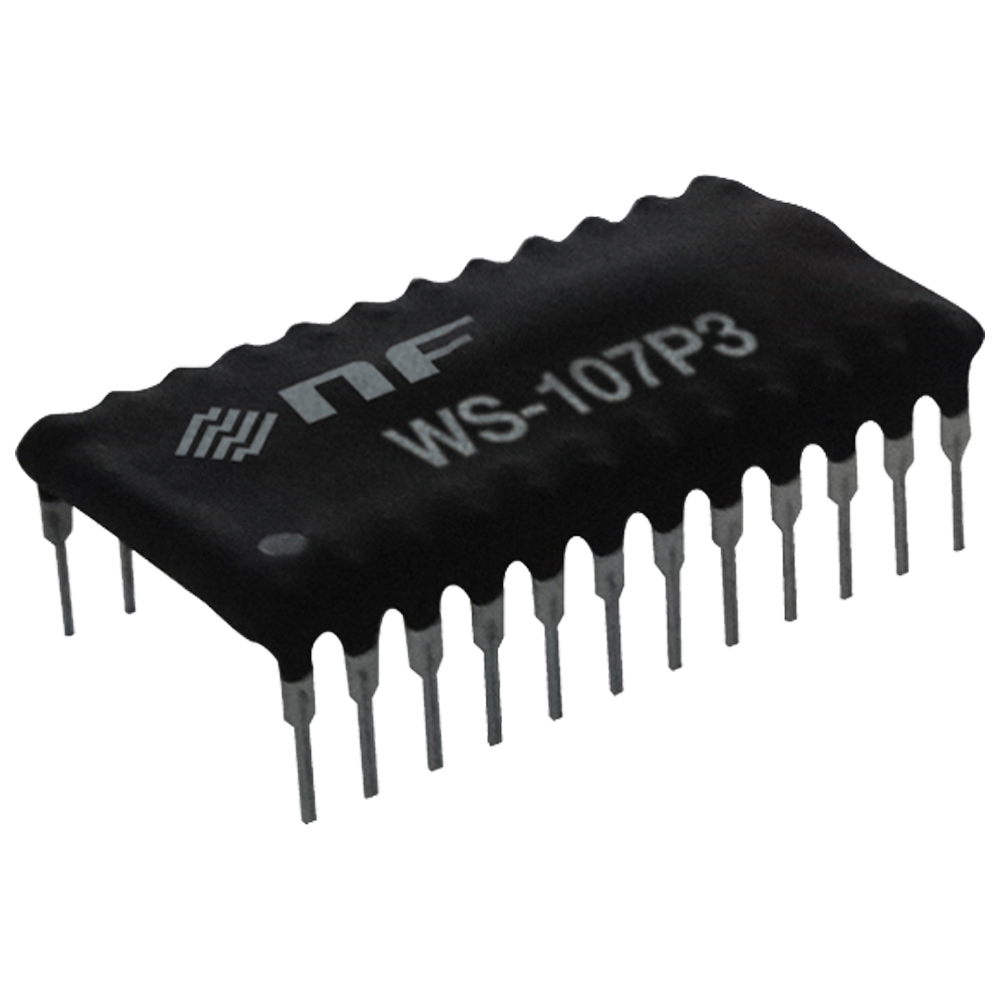

| 製品名: | WS-107P3 |
|---|---|
| 型番: | WS-107P3 |
| メーカー: | エヌエフ回路設計ブロック |
