NF回路設計ブロック LCRメータ

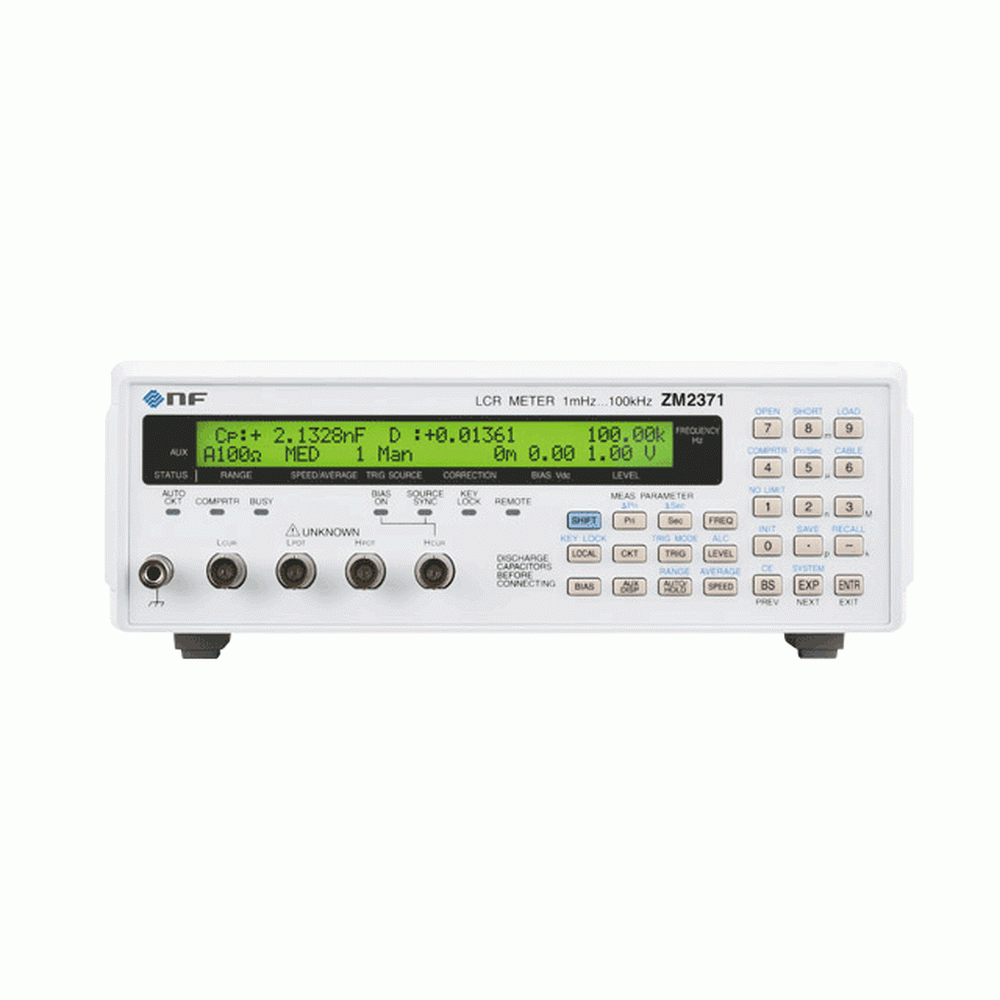

ZM2371 LCRメータ 1mHz~100kHz

電子デバイスの研究・開発から、生産・品質保証まで、さまざまな測定に対応

ZM2371は測定周波数 1mHz~100kHzのLCRメータです。 コイル、コンデンサ、抵抗など電子部品・材料のパラメタの絶対値を高速かつ高精度に測定します。最速2msの高速測定と基本確度0.08%の高精度を実現したうえ、ラボや生産・検査ラインのさまざまな測定に対応する便利な機能を充実装備しています。

特長:

  • 測定周波数:1mHz~100kHz
  • 基本確度:0.08%
  • 測定速度:最高 2ms
  • 測定信号レベル:10mVrms~5Vrms/1μA~200mA
  • DCバイアス用電源内蔵:0~+2.5V
  • 定電圧/定電流駆動、DC測定、コンパレータ機能、偏差表示、トリガ同期駆動、設定・補正値メモリ
  • USB/RS-232インタフェース
  • データ取り込み用アプリケーションソフトウエア、LabVIEWドライバ
  • 部品測定用治具として、各種テストフィクスチャ、テストリードを用意(別売)
  • コンタクトチェック機能を搭載したZM2372、5.5MHzまで測定可能なZM2375もラインナップ

主な仕様

測定パラメタ 主パラメタ:|Z|、|Y|、L、C、R、G、
副パラメタ:Q、D、θ、X、B、Rs、Rp、G、Lp、Rdc
測定周波数 1mHz~100kHz、分解能5桁
基本確度 0.08%、分解能6桁
測定信号レベル 10mV~5V/1μA~200mA
内部直流バイアス 0~+2.5V
測定時間 最速2ms
コンパレータ 9分類
リモート制御用
インタフェース
USB/RS-232
電源 AC100~230V
寸法・質量 260(W)x88(H)x220(D)、約2.0kg
付属品 電源コードセット(3極×2m)、取扱説明書、CD-ROM(アプリケーションソフトウェア、サンプルプログラム)LabVIEWドライバ

付属品:上記参照

保証:メーカー保証

校正:別途料金
