NF回路設計ブロック LCRメータ

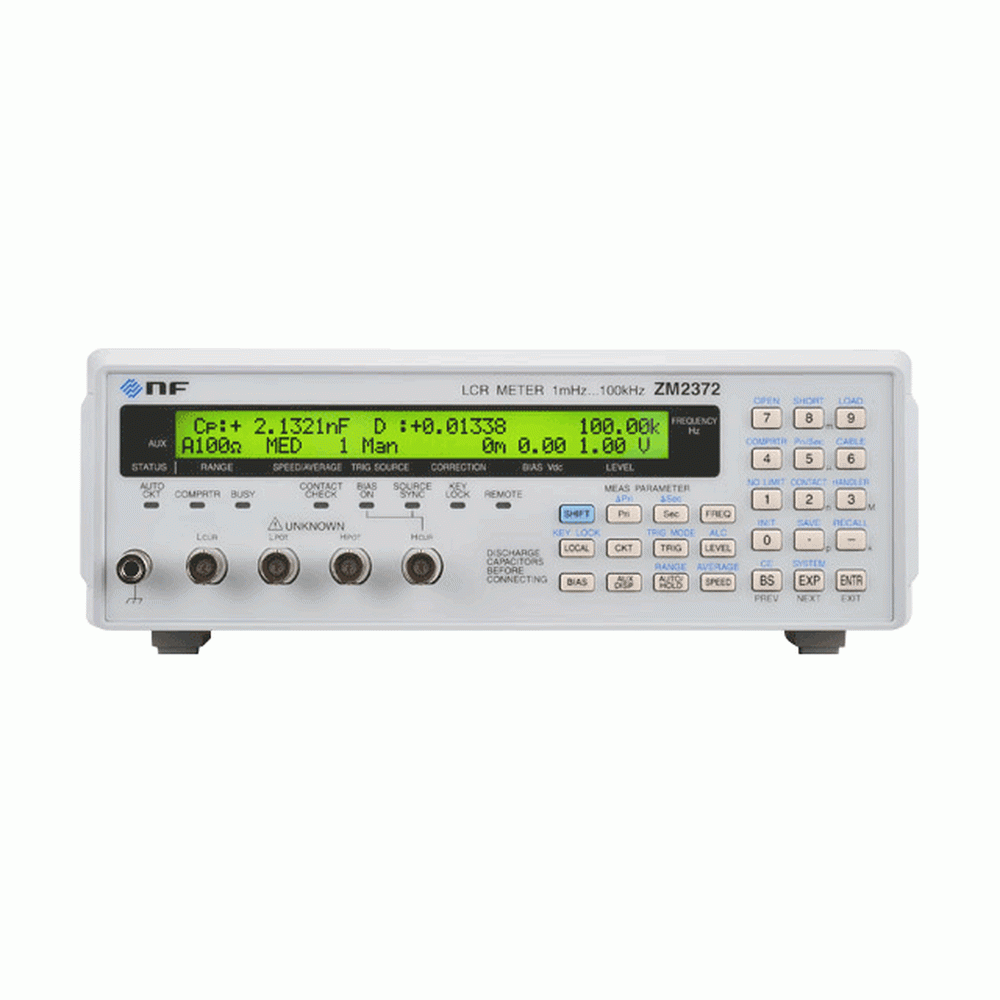

ZM2372 LCRメータ 1mHz~100kHz コンタクトチェック機能付き
電子デバイスの研究・開発から、生産・品質保証まで、さまざまな測定に対応
ZM2372は測定周波数 1mHz~100kHzのLCRメータです。 コイル、コンデンサ、
抵抗など電子部品・材料のパラメタの絶対値を高速かつ高精度に測定します。
最速2msの高速測定と基本確度0.08%の高精度を実現したうえ、
ラボや生産・検査ラインのさまざまな測定に対応する便利な機能を充実装備しています。
特長
- 測定周波数:1mHz~100kHz
- 基本確度:0.08%
- 測定速度:最高 2ms
- 測定信号レベル:10mVrms~5Vrms/1μA~200mA
- DCバイアス用電源内蔵:0~+2.5V
- 定電圧/定電流駆動、DC測定
- コンパレータ機能、偏差表示、トリガ同期駆動、設定・補正値メモリ

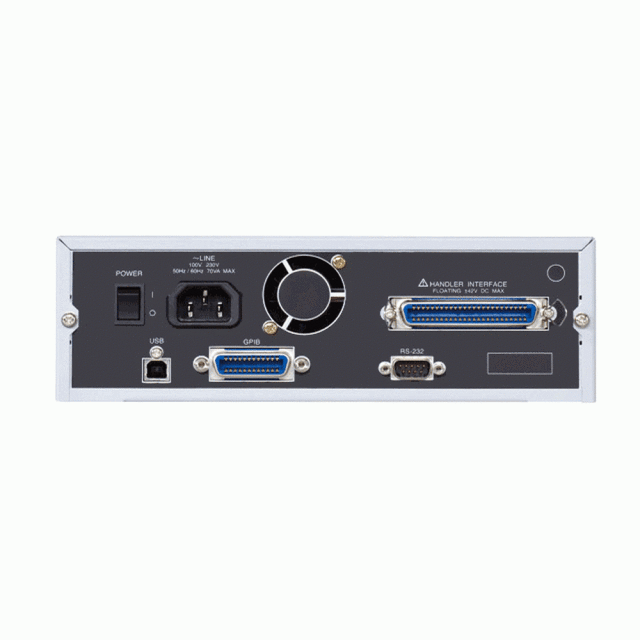

- USB/RS-232インタフェース
- データ取り込み用アプリケーションソフトウエア、LabVIEWドライバ
- 部品測定用治具として、各種テストフィクスチャ、テストリードを用意(別売)
- お求めやすい価格のZM2371、5.5MHzまで測定可能なZM2375もラインナップ
主な仕様
測定パラメタ | 主パラメタ:|Z|、|Y|、L、C、R、G、 副パラメタ:Q、D、θ、X、B、Rs、Rp、G、Lp、Rdc |
測定周波数 | 1mHz~100kHz、分解能5桁 |
基本確度 | 0.08%、分解能6桁 |
測定信号レベル | 10mV~5V/1μA~200mA |
内部直流バイアス | 0~+2.5V |
測定時間 | 最速2ms |
コンパレータ | 14分類 |
リモート制御用 インタフェース |
USB/GPIB/RS-232 |
電源 | AC100~230V |
寸法・質量 | 260(W)x88(H)x220(D)、約2.1kg |
付属品 | 電源コードセット(3極×2m)、取扱説明書、CD-ROM(アプリケーションソフトウェア、サンプルプログラム)LabVIEWドライバ |
保証:メーカー保証
校正:別途料金
商品仕様
製品名: | ZM2372 |
---|---|
型番: | ZM2372 |
メーカー: | エヌエフ回路設計ブロック |
