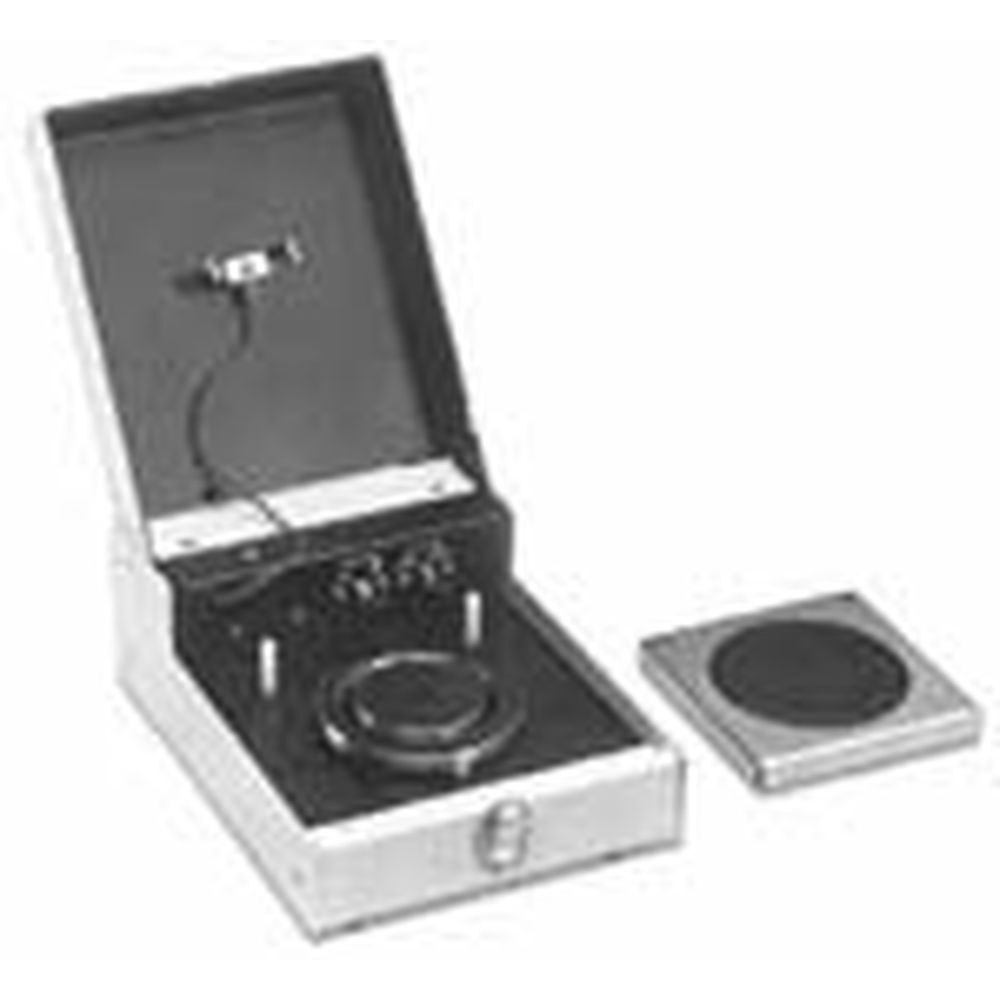

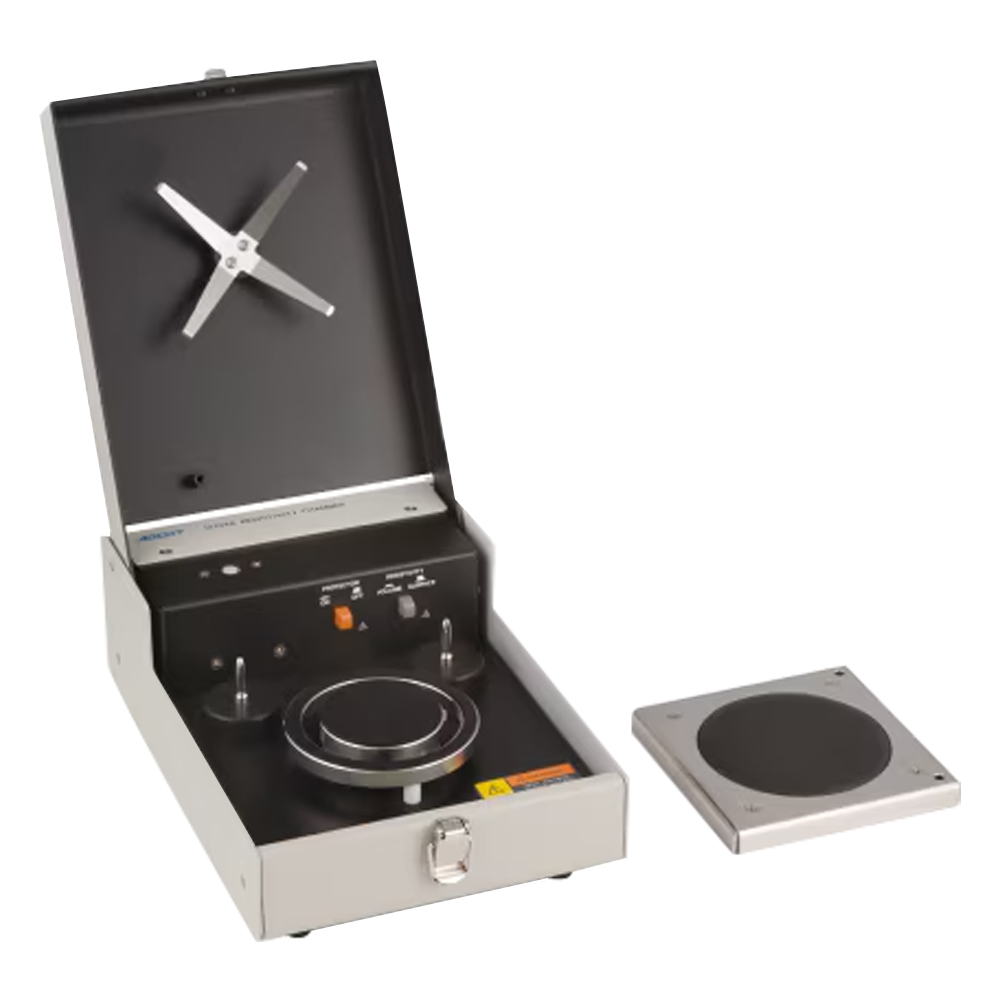

エーディーシー レジスティビティ・チェンバ 12704A
概要
12704Aレジスティビティ・チェンバは、微少電流計、超絶縁計、エレクトロメータなどの測定器と組み合わせて、シート状絶縁材料の体積抵抗（率）、表面抵抗（率）を測定するためのシールド箱です。試料のセットは、ワンタッチで行うことができ、体積抵抗、表面抵抗測定切り換えスイッチおよび蓋の開閉による印加電圧ON/OFFスイッチを装備しています。電極はすべて導電ゴムを使用しているため、試料との密着性にすぐれています。
性能
| 使用環境範囲 | 温度 0℃~+60℃ 湿度 80%RH以下、結露のないこと |
|---|---|
| 保存環境範囲 | 温度 -5℃~+60℃ 湿度 80%RH以下、結露のないこと |
| 電極寸法 | 主電極φ50mm ガード電極φ80 mm（外径）、φ70 mm（内径） 対向電極φ83mm（JIS-K6911準拠） |
| 絶縁抵抗 | （温度0~40℃、湿度RH70%以下、DC1000V印加時） 主電極-ガード電極 1×1015Ω以上 主電極-対向電極 1×1015Ω以上 ガード電極-対向電極 1×109Ω以上 |
| 耐圧 | 対向電極-接地 1.1kV（1分間） ガード電極-接地 1.1kV（1分間） |
| 試料最大寸法 | 150（幅）×5（厚さ）×140（奥行）mm以下 |
| 試料最小寸法 | φ85mm以上 |
| 接続コネクタ | INPUT Aトライアキシャル・コネクタ V SOURCEセーフティ・ソケット LID SIGNAL BNCコネクタ |
| 外形寸法 | 約160（幅）×77（高）×230（奥行）mm |
| 質量 | 2.0kg以下 |
| 接続ケーブル | 8252 | 5450 | 5451 | 8240 |
|---|---|---|---|---|
| 入力 | A01009 | A01239 | A01009 | A01009 |
| 0 | /A01239 | |||
| /CC010004 | ||||
| 電圧印加 | A01044 | A01044 | A01044 | |
| LID SIGNAL | A01036 | A01036 | ||
| 外部SRQ | A01036 |
付属品：上記参照
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 12704A |
|---|---|
| 型番: | 12704A |
| メーカー: | エーディーシー |
