概要

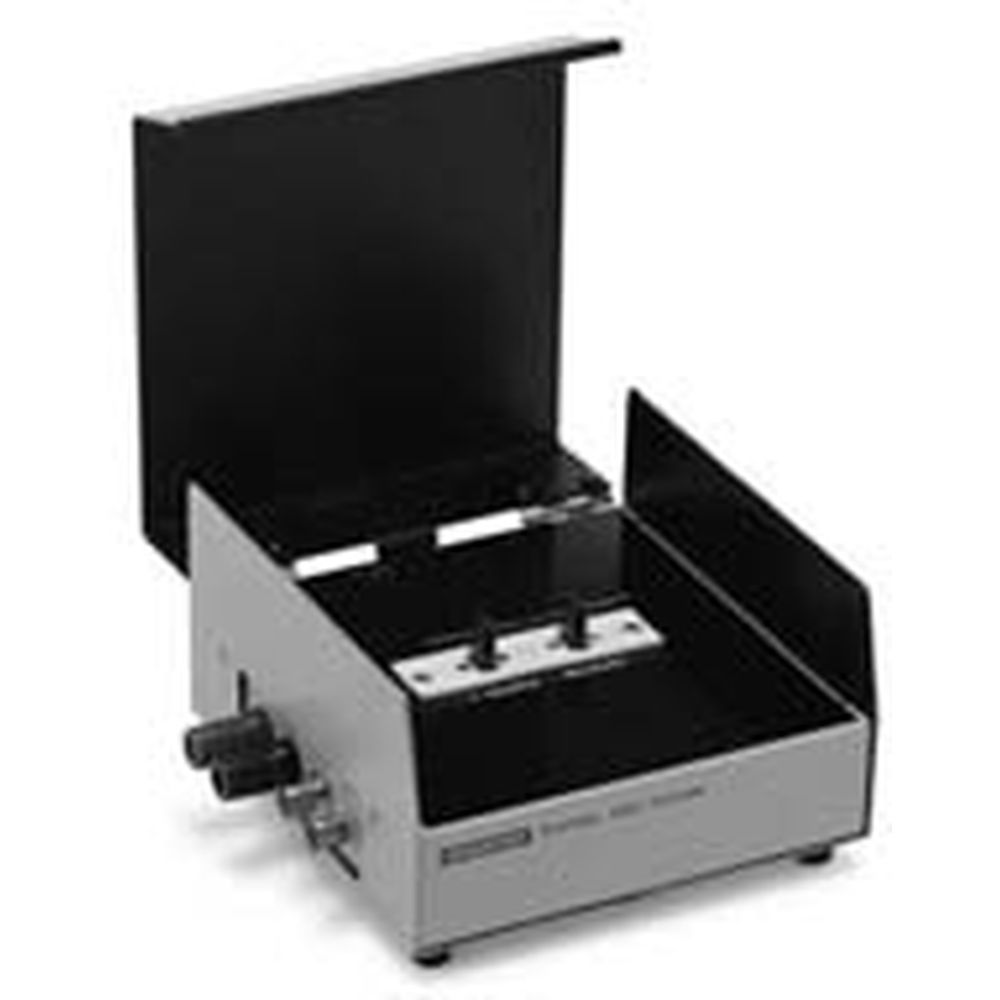

12706Aテスト・フィスクチャは、エレクトロメータなどの測定器 と接続して、コンデンサなどの電子部品の絶縁抵抗や電圧印加電流測定を行う試料箱です。シールド、絶縁を考慮した構造により、微少電流、高抵抗を安定して測定することができます。また、フタの開閉信号（接点出力）が用意されており、測定器側のコントロールに使用 でき、安全のため、フタを開けることにより印加電圧が遮断されます。
特長
シールド，絶縁を考慮した構造で，微少電流，高抵抗を安定して測定
蓋の開閉による測定のSTART/STOPをコントロール可能
一般仕様
| 使用環境範囲 | 温度-20℃~＋80℃ 湿度 80％RH以下、結露のないこと |
| 保存環境範囲 | 温度 -25℃~＋80℃ 湿度 80％RH以下、結露のないこと |
| 外形寸法 | 約150（幅）×80（高）×150（奥行）mm |
| 質量 | 質量：1.5kg以下 |
性能
接続コネクタ
| 端子名 | 品名 | |
| INPUT | トライアキシャル・コネクタ | 5450/5451,8252,8240のINPUT |
| V SOURCE HI | バインディング・ポスト（赤） | 8252のHI |
| 5450/5451のV SOURCE | ||
| V SOURCE LO | バインディング・ポスト（黒） | 8252のLo |
| LID SIGNAL | BNCコネクタ | ●5450/5451のLID SIGNAL |
| （フローティングBNC） | ●8252のINTER LOCK | |
| （蓋の開閉信号） |
| 耐圧／絶縁 | 耐圧 | 絶縁 |
| INPUT信号ライン-V SOURCE-HI間 | 1.5kV | 1015Ω以上 |
| INPUT信号ライン-筐体間 | 1.5kV | 1015Ω以上 |
| V SOURCE HI-筐体間 | 1.5kV | 109Ω以上 |
| 接続ケーブル | 8252 | 5450 | 5451 | 8240 |
| 入力 | A01009 | A01239 | A01009 | A01009 |
| 0 | /A01239 | |||
| /CC010004 | ||||
| 電圧印加 | A01044 | A01044 | A01044 | |
| 0 | 0 | 0 | ||
| LID SIGNAL | A01036 | A01036 | ||
| 外部SRQ | A01036 |
付属品：上記参照
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 12706A |
|---|---|
| 型番: | 12706A |
| メーカー: | エーディーシー |
