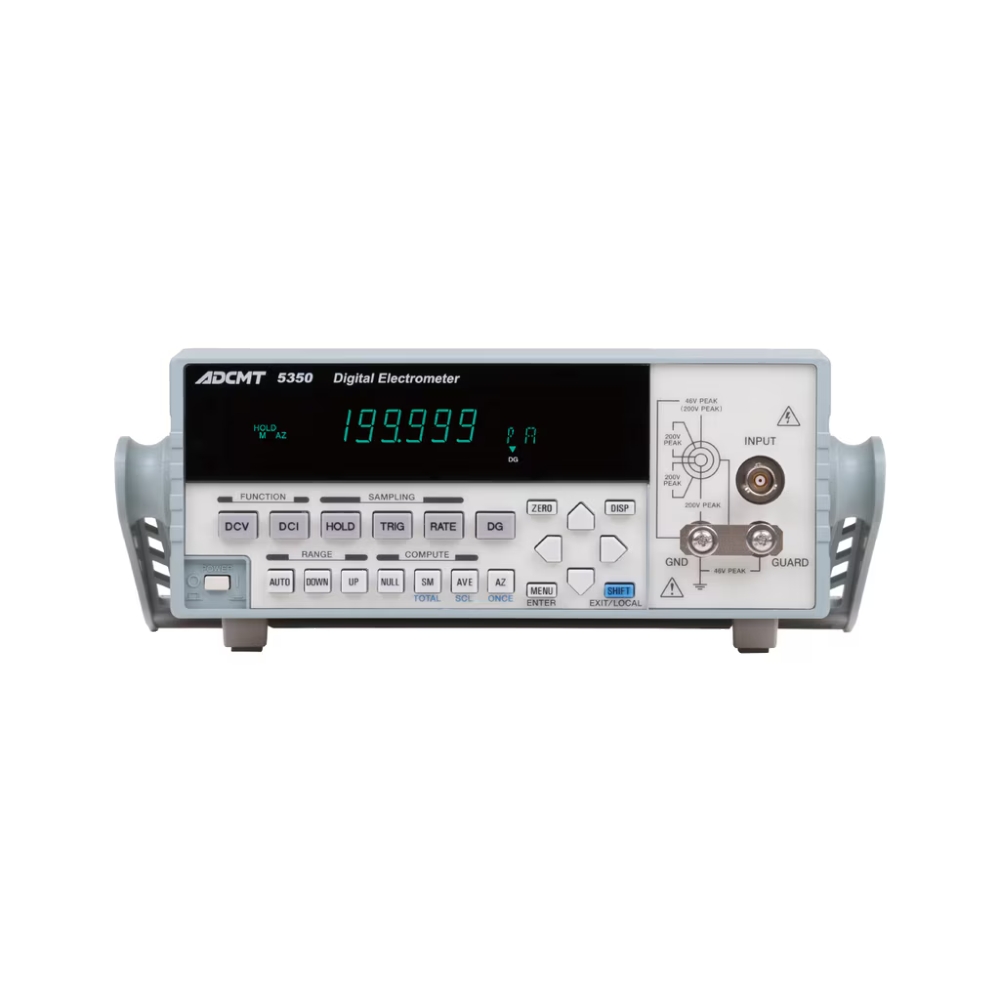

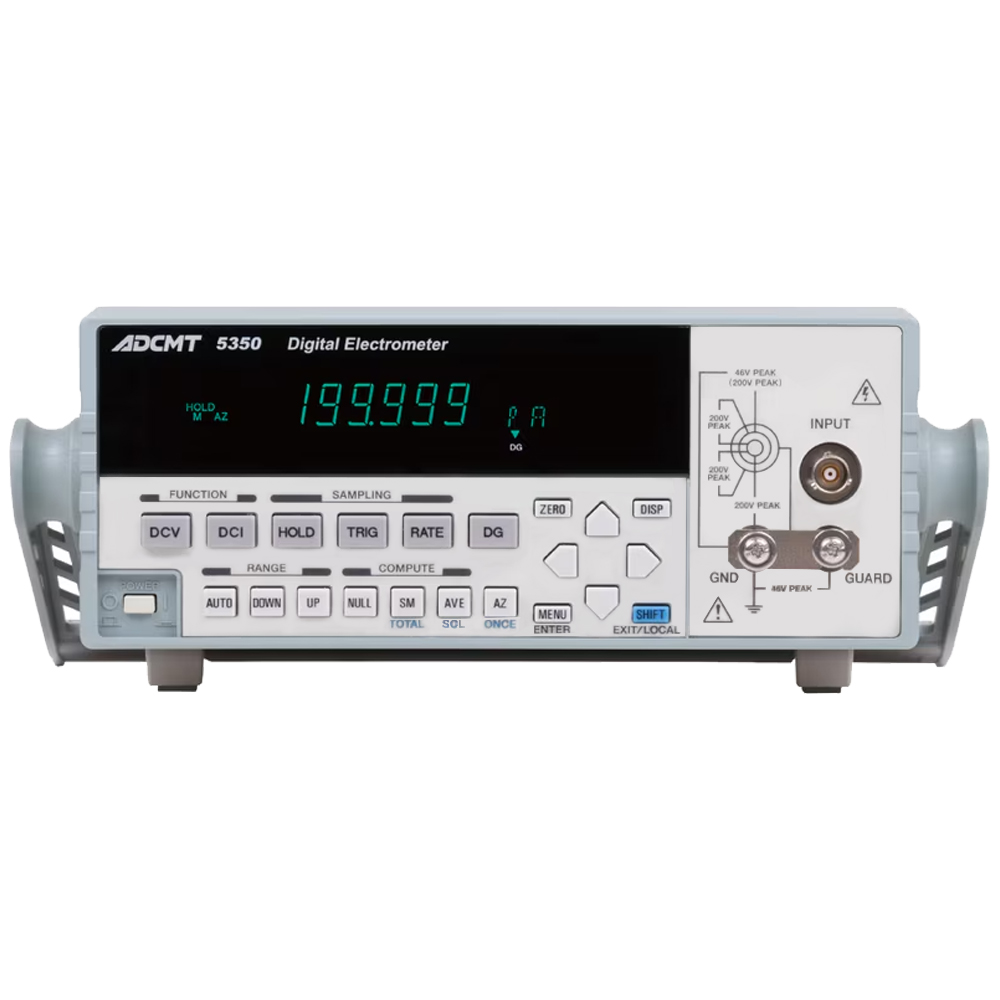

エーディーシー デジタル・エレクトロメータ 5350

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

エーディーシー デジタル・エレクトロメータ

• 発生・測定範囲
  電圧：0 ～ ±10 V、電流：0 ～ ±500 mA
• 最大電力 5 Ｗ /1チャンネル
  （但し、4 チャンネルで最大電流は ±1 A まで）
• 基本確度：±0.02 %、最小測定分解能：10µV / 10 pA
• 最小パルス幅：50µs の高速パルス発生
• シンク可能なバイポーラ出力
• チャンネル間や複数台との同期運転機能
  （同期チャンネルの選択可能）
• 表示なしのシステム・ユース用 6540 とカラ―LCD 搭載のベンチトップ用 6541 の 2 タイプを用意

6540/6541は、4チャンネルの電圧／電流発生・測定機能を搭載した小型のSMUです。
6540は、表示などを付けず組み込みに特化したシステム・ユース型で生産ラインや試験・検査ラインに最適です。6541は、表示部や操作パネルが付いたベンチトップ型で研究、開発用として視認性や操作性を重視して開発されています。
両機種にUSB I/F、機器（チャンネル）間の同期が可能な外部単線信号が標準装備されております。
また、6541はインタフェース・オプションとしてGPIBとLANが選択可能です。

発生・測定機能

発生、測定のファンクション指定により、電圧発生（VS）／電流発生（IS）、電圧測定（VM）／電流測定（IM）／抵抗測定（RM）が選択可能です。また、LO 端子は内部で接続されています。

出力範囲

電圧：0 ～ ±10 V 電流：0 ～ ±500 mA
発生範囲は 4 チャンネル共通。
但し、4チャンネルで最大電流は ±1 Aまで。
使用温度範囲
A：0 ℃～ +50 ℃ （シンク時：0.5 W/ch 以下）
B：0 ℃～ +40 ℃ （シンク時： 2.5 W/ch 以下）
C：0 ℃～ +35 ℃ （シンク時：5 W/ch 以下）

電圧・電流発生モード

電圧・電流発生モードは、DC、パルス、DC スイープ、パルス・スイープの4 種類をもっており、さらにスイープにはフィクスド、リニア、ランダム（ユーザ・プロブラミングでの任意発生）、2 スロープ・リニア（ステップ間隔が途中で切替えられるリニア・スイープ）の4 種類のスイープ・タイプがあります。
最小パルス発生は、パルス幅50 µs。
最小周期は500 µs、測定なしの場合は100 µs。

HI/LOリミッタ個別設定機能

電圧・電流発生では、HI/LO のリミット設定は極めて大切です。電 流発生時のリミット（コンプライアンス）電圧は、必ず外部から印加さ れる電圧以上でなければなりません。リミット電圧以上の電圧が外部 から印加された場合はオーバロードが検出され、スタンバイ状態になり ます。リミット設定値がプラスマイナス同一値の場合、コンデンサなど に定電流で充電した後放電させる時、リミット電圧を絞るとオーバロー ドになります。また、逆極性で放電させるとマイナス電圧まで放電して しまいます。
6540/6541 は、HI/LOリミットが個別に設定可能であり、しかも電圧リミッ トは HI/LO 同一極性が可能です。これにより、コンデンサの充放電、 特にバッテリの過放電を防止することが可能です。また、LD など定電 流で使用し、逆電圧印加を嫌うデバイスの評価にも最適です。

サスペンド機能

6540/6541 は、出力OFF 状態をSTBY（出力リレーOFF）、HiZ（出力リレーON、高抵抗状態）、LoZ（出力リレーON、低抵抗状態）の3 つの状態から選択することができます。これにより、不要なリレーのON/OFF が省略できます。この機能により、従来問題となっていたリレー動作時間によるスループット低下を改善し、リレー寿命を飛躍的に延ばすことにより、製品の信頼性を向上させます。
さらに、サスペンド電圧（HiZ、LoZ 状態での電圧）設定が可能ですから、バッテリなど電圧出力デバイスの接続時に発生する、過渡的な電流吸い込みを防止することができます。

同期発生・測定

6540/6541 の同期運転は、DC 発生モードでは測定の同期、パルス発生モードとスイープ発生モードでは発生および測定の同期が可能です。
４チャンネルが同じ波形だけではなく、それぞれ異なる波形の発生と測定も可能です。マスタ・チャンネル、スレーブ・チャンネルは任意のチャンネルを選択できます。

6540の標準コントロール・ソフトウエア

6540 は、システム・ユース型のため操作パネルはありませんが、外部 のパソコンからUSB で操作できるようにコントロール・プログラムを標準 で装備しています。 このソフトウエアで、発生や測定、リミットなど、基本的な操作が可能 です。

表示画面

1 チャンネル表示と4 チャンネル表示の２種類のホーム画面、各種キーとソフト・キー、ロータリ・ノブで各チャンネルを簡単に設定できます。

• 【1チャンネル表示画面】
  1 チャンネル表示画面では、発生電圧 / 電流と測定、電圧 / 電流 / 抵抗、リミット電圧 / 電流の表示に加え、発生レンジや周期、積分時間など各種情報が一目でわかる表示になります。
• 【4チャンネル表示画面】
  4 チャンネル表示画面では、全てのチャンネルの発生電圧 / 電流と測定電圧 / 電流 / 抵抗、リミット電圧 / 電流が確認できます。
• 【時間設定画面】
  パルスやスイープ測定では測定の時間設定が非常に重要です。6541 では時間設定画面を設けましたので、当社従来機種より簡単に感覚的な操作で設定できます。

仕様
