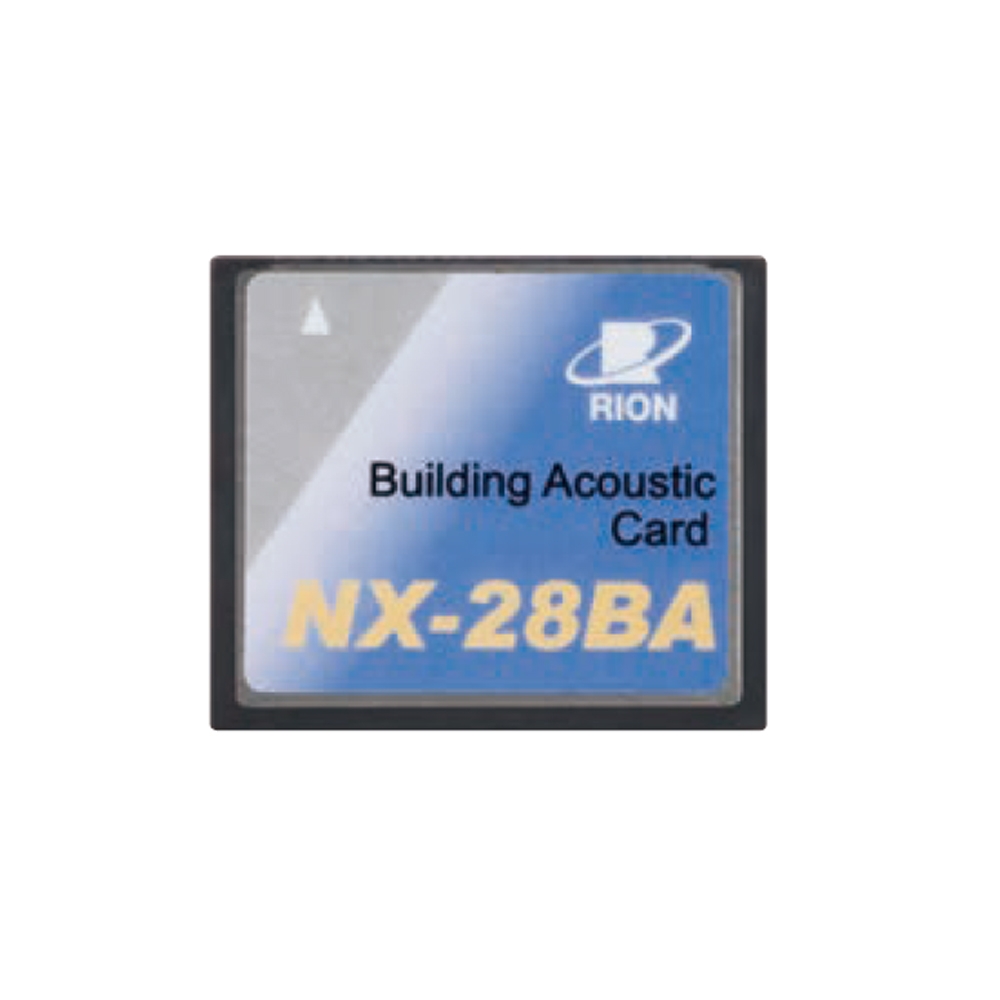

リオン 建築音響カード NX-28BA
NX-28BAはNA-28において、D値、L値などの建築物の空気音、床衝撃音遮断性能測定、N/NC値の測定や残響時間の測定を簡便に行うプログラムカードです。JISやISOに適合した測定や評価指標の計算も、NA-28本体で行えます。データはテキストファイルで保存され、指標計算はエクセルマクロでも行うことができます。また、波形収録カードNX-28WRと併用することで、測定時の音圧波形を同時に収録することが可能です。
適合規格
JIS Ａ 1417：2000 建築物の空気音遮断性能の測定方法（ISO 140-4）
JIS Ａ 1418-1：2000 建築物の床衝撃音遮断性能の測定方法 第１部：標準軽量衝撃源による方法（ISO 140-7）
JIS Ａ 1418-2：2000 建築物の床衝撃音遮断性能の測定方法 第２部：標準重量衝撃源による方法
JIS Ａ 1419-1：2000 建築物及び建築部材の遮断性能の評価方法 第１部：空気音遮断性能（ISO 717-1）
JIS Ａ 1419-2：2000 建築物及び建築部材の遮断性能の評価方法 第２部：床衝撃音遮断性能（ISO 717-2）
ISO 140-5：1998、ISO 16032：2004
仕様
| 分析モード | オクターブバンド実時間分析、1/3オクターブバンド実時間分析 オクターブバンド、1/3オクターブバンド実時間の同時分析 （騒音計モードは使用不可） |
|---|---|
| 測定項目 | 時間重み付きサウンドレベル Lp （測定モードによる） 時間平均サウンドレベル Leq 時間重み付きサウンドレベルの最大値 Lmax |
| 室間空気音遮断性能の測定 | 設定 測定時間 1～60秒 音源の設定数 1～8点 音源室測定点数 1～10点 受音室測定点数 1～10点 暗騒音測定モード None（なし）/Once（1点）/Before/During |
| 計算 | 測定値の平均、単一数値評価量、遮音等級値（D値） |
| 表示 | Lp/Leq （暗騒音音圧レベル）、Lp/Leq/Lmax （受音室音圧レベル） |
| 暗騒音レベルとの重ね書き表示（受音室測定時） | |
| 暗騒音レベルとの差が小さい場合の警告表示（受音室測定時） | |
| 床衝撃音遮断性能の測定（標準軽量床衝撃音による） | |
| 設定 | 測定時間 1～60秒 |
| 音源の設定数 1～8点 | |
| 受音室測定点数 1～10点 | |
| 暗騒音測定モード None（なし）/Once（1点）/Before/During | |
| 計算 | 測定値の平均、単一数値評価量、遮音等級値（LL値） |
| 表示 | Lp/Leq （暗騒音音圧レベル）、Lp/Leq/Lmax （受音室音圧レベル） |
| 等級曲線との重ね書き | |
| 暗騒音レベルとの重ね書き表示 | |
| 暗騒音レベルとの差が小さい場合の警告表示 | 床衝撃音遮断性能の測定（標準重量床衝撃音による） |
| 設定 | 測定時間 1～60秒 |
| 音源の設定数 1～8点 | |
| 受音室測定点数 1～10点 | |
| 測定回数 1～5回 | |
| 暗騒音測定モード | None（なし）/Once（1点）/Before/During |
| 計算 | 遮音等級値（LH値） |
| 表示 | Lp/Leq （暗騒音音圧レベル）、Lp/Lmax （受音室音圧レベル） |
| 等級曲線との重ね書き | |
| 暗騒音レベルとの重ね書き表示 | |
| 暗騒音レベルとの差が小さい場合の警告表示 | |
| 室内騒音等級の測定 | |
| 計算 | 室内騒音等級値（Ｎ値もしくはＮＣ値） |
| 表示 | 等級曲線との重ね書き |
| 残響時間の測定 | |
| 残響時間の測定 | ノイズ断続法 |
| 繰返回数 | 1～10回 |
| 計算 | T20、Ｔ30（最小二乗法による） 任意区間により算出された残響時間 |
| 表示 | 残響平均時間、残響減衰曲線 |
| その他 | |
| その他の測定 | 外周壁空気音遮断性能の測定、設備機器騒音の測定 |
| その他の機能 | 専用アドレス表示および自動インクリメント、警告表示、設定変更監視機能、波形収録機能（NX-28WRが別途必要） |
| エクセルマクロ | 室間空気音遮断性能の評価：（日本語版） Ｄ値の算出および評価曲線の表示 |
| 床衝撃音遮断性能（標準軽量床衝撃音による）の評価：ＬＬ値の算出および評価曲線の表示 | |
| 床衝撃音遮断性能（標準重量床衝撃音による）の評価：ＬＨ値の算出および評価曲線の表示 | |
| 室内環境騒音の評価：Ｎ値、ＮＣ値の算出および評価曲線の表示 | |
商品仕様
| 製品名: | NX-28BA |
|---|---|
| 型番: | NX-28BA |
| メーカー: | リオン |
