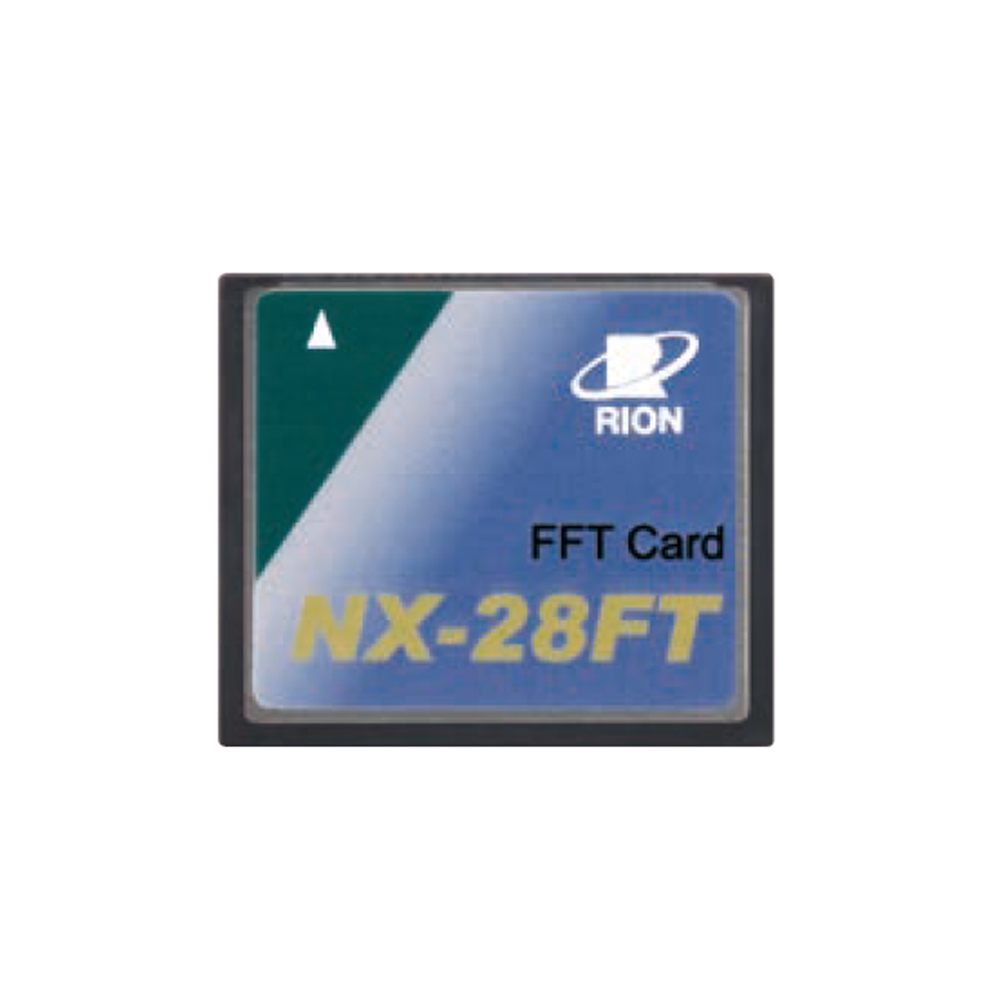

リオン FFT分析カード NX-28FT
特長
NX-28FTはNA-28にFFT分析機能を付加するためのプログラムカードです。
- 分析周波数範囲：20 kHz（固定）
- 分析ライン数：8,000ライン固定（フレーム時間 400 ms、周波数分解能 2.5 Hz）
仕様
| 適用規格 | ISO 1996-2 : 2007 Annex C＊1 |
|---|---|
| 測定モード | メインチャンネルのオールパス値およびFFT分析に加え、（FFTモード） サブチャンネルのオールパス値を測定 |
| 測定項目 | INST、LINもしくはMAXを同時に測定 |
| 測定時間 | 1～999秒 |
| ダイナミックレンジ | 100 dB |
| 分析周波数範囲 | 20 kHz（固定） |
| 時間窓関数 | ハニング、レクタンギュラ |
| スペクトルライン数 | 8 000ライン固定（フレーム時間 400 ms、周波数分解能 2.5 Hz） |
| サンプリング周波数 | 48 kHz (固定) |
| 表示 | |
| 測定画面 | FFT分析結果とオールパスレベルの同時表示画面 |
| FFT表示ライン数 | 200 ライン |
| ズーム倍率 | ×1、×2、×5、×10、×20、×40 |
| トップリスト画面 | レベルの高い順に上位20ラインの周波数とレベル値をリスト表示トリガ 測定、メモリストアの開始を制御 レベルトリガ トリガレベル（1 dB刻み）を閾値として測定を開始し、設定した測定時間経過後に測定を終了。 トリガ対象はメインチャンネルのオールパス値のみ。 スロープ は+固定。 |
| 外部トリガ | 外部トリガ端子のロジックレベルの立ち下がり信号を検出して開始 |
| ストア | |
| マニュアルストア | 測定結果を記録 |
| 記録データ数 | CFカード＊2 最大100組を1ストア名として、20ストア名保存可能 （内部メモリへは記録不可能） |
| NX-28WRとの併用 | 併用時はLIN、MAX測定中の波形記録を行なう。 波形データはマニュアルストアデータと共にCFカードに記録 |
＊1 本体で周波数分析のみ行い、トーナル指標の計算はコンピュータで行う
＊2 動作を保証する当社販売品をお使いください。
商品仕様
| 製品名: | NX-28FT |
|---|---|
| 型番: | NX-28FT |
| メーカー: | リオン |
