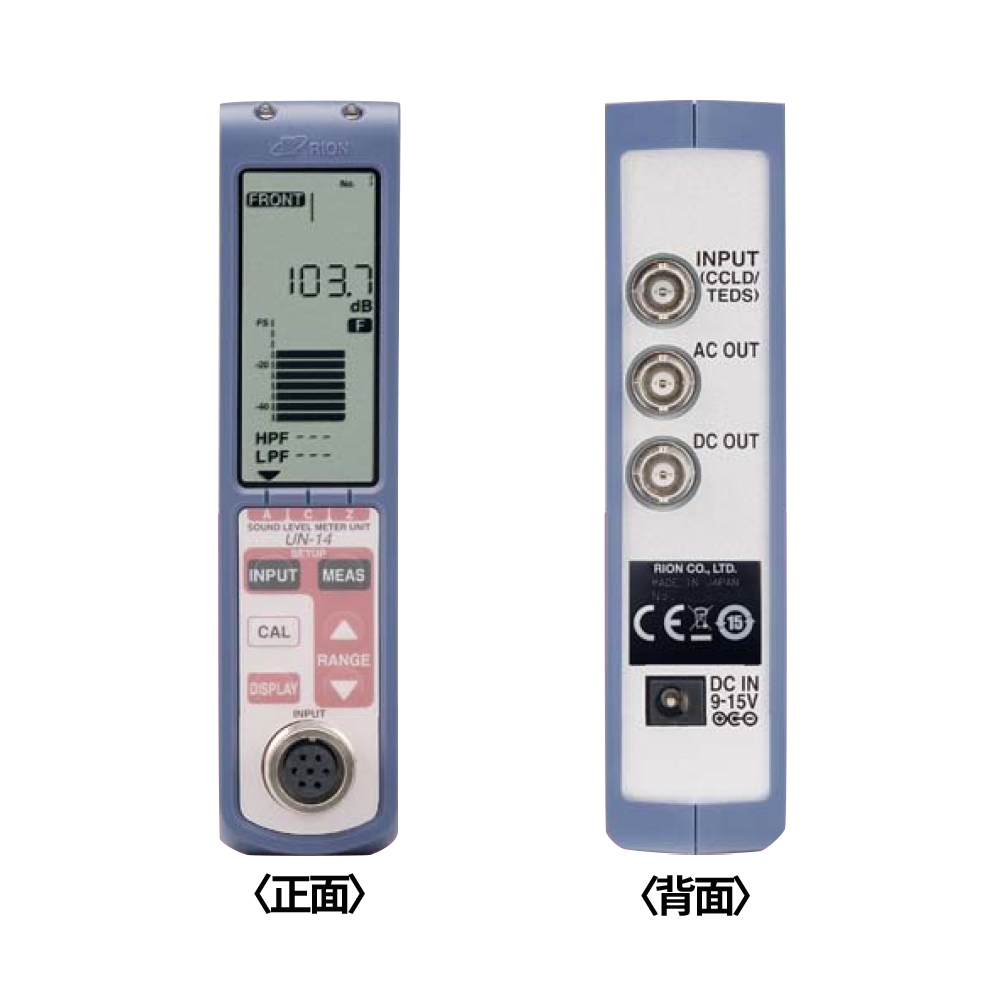

リオン 騒音計ユニット UN-14

騒音計ユニットUN-14・振動計ユニットUV-15との連結が可能で、最大16チャンネル連結に対応します。
各ユニットに表示器を持ち、各種設定、測定値、バーグラフを表示します。
さらに、インタフェースユニットUV-22を連結することにより、騒音振動計測システムをコンピュータから設定・制御、測定値の受信を行なうことが可能です。

• バックライト付き液晶と、警告を表示するLEDを採用
• 工場や実験室などで、他の測定器などとラックに取り付けて設置可能（JIS標準のラック取り付け台 CF-27（オプション）を用意）
• 騒音計ユニット・振動計ユニットを測定現場へ移動して使用可能（電源にBP-17（オプション）を使用）

UN-14 仕様

　　

入力 計測チャンネル数		1チャンネル
入力 コネクタおよび種類など	7ピン入力コネクタ	計測用マイクロホン、プリアンプ（最大入力電圧±10 V）（UC-34Pの接続は除く） マイクロホンバイアス +30 V、+60 V、+200 V
	BNCコネクタ	CCLD対応マイクロホン、プリアンプ（24 V 4 mA） TEDS対応マイクロホン（24 V 4 mA）
周波数重み付け特性		A、C、Z（JIS C 1509-1 クラス1、IEC 61672-1 Class1電気特性に対応）
	測定レベル範囲	A：30 dB～128 dB（UC-59、NH-17使用時） C：36 dB～128 dB（UC-59、NH-17使用時） Z：41 dB～128 dB（UC-59、NH-17使用時）（HPF20 Hz、LPF20 kHz）
周波数範囲		1 Hz～80 kHz（20 Hz～40 kHz　±0.5 dB）（1 Hz～80 kHz　±3 dB）
感度設定	設定範囲	-10.0～ -59.9 dB/Paの0.1dB/Pa刻み
レベルレンジ切替		6段階 感度値 / レベルレンジ -10.0 ～ -19.9 / 70 dB～120 dBの10dB刻み -20.0 ～ -29.9 / 80 dB～130 dBの10dB刻み -30.0 ～ -39.9 / 90 dB～140 dBの10dB刻み -40.0 ～ -49.9 / 100 dB～150 dBの10dB刻み -50.0 ～ -59.9 / 110 dB～160 dBの10dB刻み
時間重み付け特性		F、S、10 ms（JIS C 1509-1 クラス1、IEC 61672-1 Class1電気特性に対応）
表示器		バックライト付きセグメントタイプ液晶（バックライト常時点灯）
	液晶への表示	各種設定、瞬時値（1秒周期）、バーグラフ（100 ms周期）
警告表示		LED×2個
	右LED	過負荷状態で赤点灯
	左LED	マスタスレーブ（UV-22連結時）で使用
フィルタ	HPF　（減衰量-18 dB/oct）（-3 dB落ち）	20 Hz、OFF （UV-22使用時にユーザフィルタ対応可）
	LPF（減衰量-18 dB/oct）（-3 dB落ち）	20 kHz、OFF（UV-22使用時にユーザフィルタ対応可）
校正用出力信号（後続機器の校正に使用）	交流出力	正弦波1 kHz±2 ％、出力信号0.5 V（RMS）±2 ％
	直流出力	+3.2 V±1 ％
出力		BNCコネクタ
交流出力		出力インピーダンス600 Ω
	出力電圧	レンジフルスケール1 V（RMS）±2 ％
	最大出力電圧	±5 V（Peak）（過負荷ない場合）
	ダイナミックレンジ	80 dB以上（1 Hz～80 kHz）、85 dB以上（20 Hz～20 kHz）
	負荷インピーダンス	10 kΩ以上
直流出力		出力インピーダンス50 Ω
	出力電圧	レンジフルスケール+3.5 V±1 ％（0.5 V/10 dB）
	最大出力電圧	+5 V
	ダイナミックレンジ	40 dB以上（1 Hz～80 kHz）、60 dB以上（20 Hz～20 kHz）
	負荷インピーダンス	10 kΩ以上
自己雑音		入力換算自己雑音 4 µV（RMS）以下（Z、1 Hz～80 kHz） 2 µV（RMS）以下（Z、20 Hz～20 kHz） 1.5 µV（RMS）以下（A、C）
電源		DC9 V～15 V、適合ACアダプタ NC-99シリーズ、バッテリユニット BP-17、シガレットアダプタCC-82（オプション16台以下＊） ＊車のバッテリの容量により異なります
使用温湿度範囲		-10 ℃ ～ +50 ℃、90 ％RH以下（結露のないこと）
大きさ・重さ		150（H）×36（W）×179（D）mm（突起物を含まず）・約500 g
付属品		連結板×1
