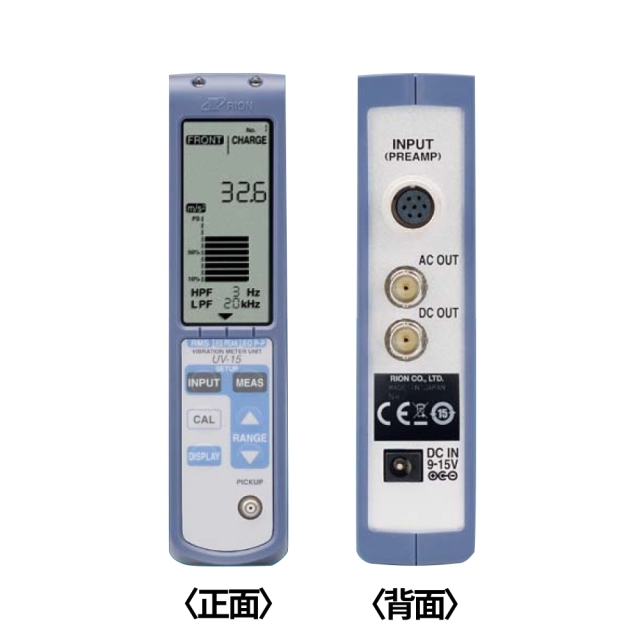

リオン 振動計ユニット UV-15
騒音計ユニットUN-14・振動計ユニットUV-15との連結が可能で、最大16チャンネル連結に対応します。
各ユニットに表示器を持ち、各種設定、測定値、バーグラフを表示します。
さらに、インタフェースユニットUV-22を連結することにより、騒音振動計測システムをコンピュータから設定・制御、測定値の受信を行なうことが可能です。
- バックライト付き液晶と、警告を表示するLEDを採用
- 工場や実験室などで、他の測定器などとラックに取り付けて設置可能（JIS標準のラック取り付け台 CF-27（オプション）を用意）
- 騒音計ユニット・振動計ユニットを測定現場へ移動して使用可能（電源にBP-17（オプション）を使用）
UV-15 仕様
| 入力 | ||
|---|---|---|
| 測定チャンネル数 | 1チャンネル | |
| マイクロドットコネクタ | 圧電式加速度ピックアップ（最大入力電荷100 000 pC） | |
| CCLD（定電流駆動） | プリアンプ内蔵型加速度ピックアップ（24 V 4 mA） TEDS対応プリアンプ内蔵型加速度ピックアップ（24 V 4 mA） | |
| 7ピン プリアンプコネクタ（ コネクタタイプPRC-03） | プリアンプ（VP-26A）を介した圧電式加速度ピックアップ用 （最大入力電圧±10 V） | |
| 測定モードおよび単位 | ACC（加速度）：m/s2、VEL（速度）：mm/s、DISP（変位）：mm | |
| 指示特性 | RMS、EQ PEAK（RMS×√2）、EQ P-P（EQ PEAK×2） | レンジ切替 |
| 7段階（感度設定値により、レンジ値が変更） | ||
| 感度が 0.100～0.999の場合 | ACC（加速度）： 10、30、100、300、1 000、3 000、10 000 VEL（速度）：10、30、100、300、1 000、3 000、10 000 DISP（変位）：1、3、10、30、100、300、1 000 |
|
| 感度が 1.00～9.99の場合 | ACC（加速度）： 1、3、10、30、100、300、1 000 VEL（速度）：1、3、10、30、100、300、1 000 DISP（変位）：0.1、0.3、1、3、10、30、100 |
|
| 感度が10.0～99.9の場合 | ACC（加速度） 0.1、0.3、1、3、10、30、100 VEL（速度）：0.1、0.3、1、3、10、30、100 DISP（変位）：0.01、0.03、0.1、0.3、1、3、10 |
感度設定 |
| 設定範囲 | 0.100～0.999の0.001刻み、1.00～9.99の0.01刻み、10.0～99.9の0.1刻み | |
| pC/(m/s2) | 圧電式加速度ピックアップ | |
| mV/(m/s2) | プリアンプ内蔵型加速度ピックアップ、TEDS対応プリアンプ内蔵型加速度 ピックアップ、プリアンプ（VP-26A）を介した圧電式加速度ピックアップ |
|
| 周波数範囲 | ||
| ACC（加速度） | 1 Hz～15 kHz（交流出力の許容差±5 ％）、0.5 Hz～30 kHz（交流出力の許容差±10 ％） | |
| VEL（速度） | 3 Hz～3 kHz（交流出力の許容差±5 ％） | |
| DISP（変位） | 3 Hz～500 Hz（交流出力の許容差±10 ％） | |
| 表示器 | バックライト付きセグメントタイプカスタム液晶（バックライト常時点灯） | |
| 液晶への表示 | 各種設定、瞬時値（1秒周期）、バーグラフ（100 ms周期） | |
| 警告表示 | LED×2個 | |
| 右LED | 過負荷状態で赤点灯 | |
| 左LED | マスタスレーブ（UV-22連結時）で使用。 通常消灯、マスタ時点灯 | |
| フィルタ | ||
| HPF（減衰量-18 dB/oct）（-10 ％落ち） | 3 Hz、5 Hz、10 Hz、15 Hz、20 Hz、30 Hz、50 Hz、100 Hz、150 Hz、200 Hz、OFF （UV-22使用時にユーザフィルタ対応可） | |
| LPF（減衰量-18 dB/oct）（-10 ％落ち） | 300 Hz、500 Hz、1 kHz、1.5 kHz、2 kHz、3 kHz、5 kHz、10 kHz、15 kHz、20 kHz、OFF （UV-22使用時にユーザフィルタ対応可） | |
| 校正用出力信号（後続機器の校正に使用） | 交流出力 正弦波80 Hz±2 ％ | |
| 出力信号 | 1 V(RMS)±2 ％（指示特性RMSの時）、1 V(PEAK)±2 ％（指示特性EQ PEAKの時）、1 V(P-P)±2 ％（指示特性EQ P-Pの時） | |
| 直流出力 | 1 V | |
| 出力 | BNCコネクタ×2 | |
| 交流出力 | 出力インピーダンス50 Ω | |
| 出力電圧精度（ 80 Hzフルスケール） | ACC（加速度）1 V±2 ％、VEL（速度）1 V±3 ％、DISP（変位）1 V±5 ％ | |
| 最大出力電圧 | 約±10 V（Peak） | |
| 直流出力 | 出力インピーダンス50 Ω | |
| 出力電圧精度 ACC（加速度） | 1 V±2 ％、VEL（速度）1 V±3 ％、DISP（変位）1 V±5 ％ | |
| 最大出力電圧 | 10 V以上 | |
| 自己雑音 | 入力容量1 000 pF、感度5.00 pC/（m/s2）、圧電式加速度ピックアップ、HPF OFF、LPF OFF、最小レンジの時 ACC（加速度）0.01 m/s（2 RMS）以下、VEL（速度）0.1 mm/s（RMS）以下、DISP（変位）0.0015 mm（RMS）以下 | |
| 電源 | DC9 V～15 V、適合ACアダプタ NC-99シリーズ、バッテリユニット BP-17、シガレットアダプタCC-82（オプション16台以下＊） ＊車のバッテリの容量により異なります |
|
| 使用温湿度範囲 | -10 ℃ ～ +50 ℃、90 ％RH以下（結露のないこと） | |
| 大きさ・重さ | 150（H）×36（W）×179（D）mm（突起物を含まず）・約500 g | |
| 付属品 | 連結板×1 | |
商品仕様
| 製品名: | UV-15 |
|---|---|
| 型番: | UV-15 |
| メーカー: | リオン |
