リオン 2チャンネルチャージアンプ UV-16
特徴
UV-16は、1ユニット2チャンネル入力を搭載したチャージアンプです。1台当たりは幅36㎜の薄型設計で、最大16ユニットの連結、32chの測定ができます。

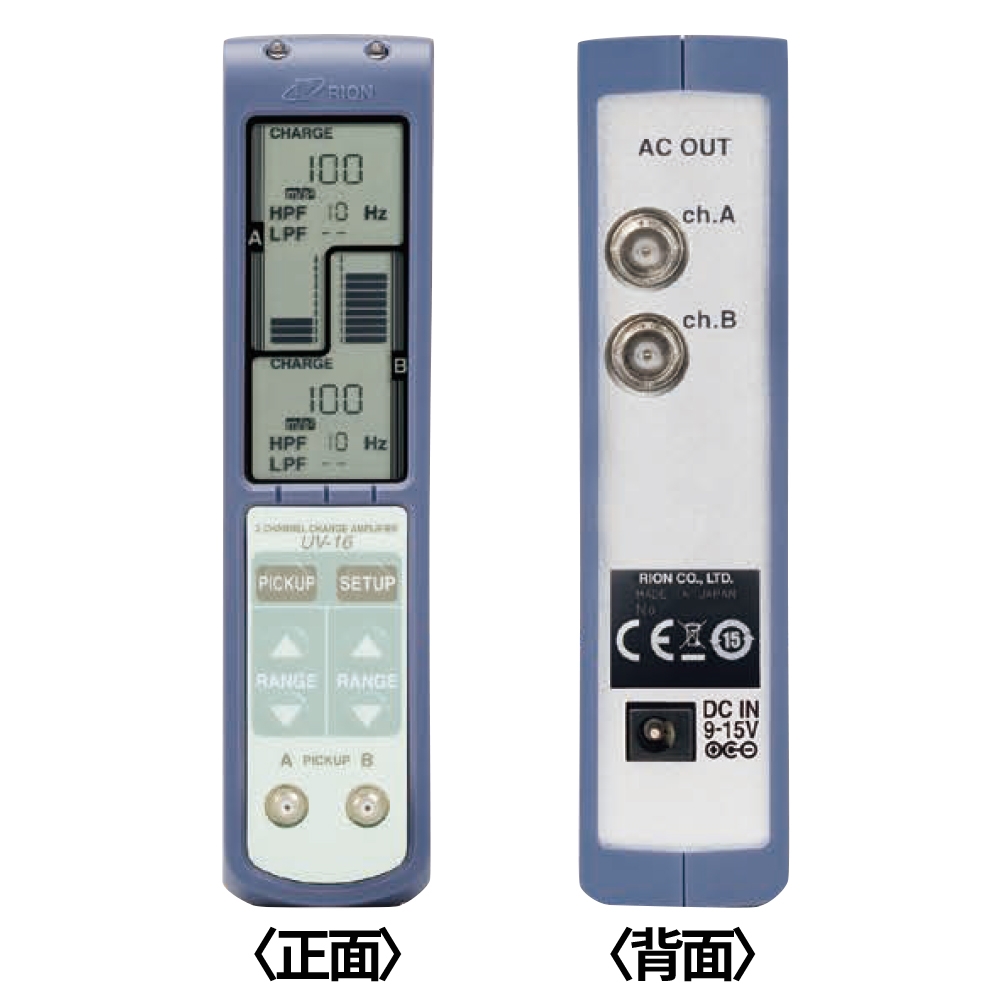

フロント部にディスプレイを配置し、測定レンジの情報と入力されている信号の量をバーインジケータで確認することができます。
背面には、チャンネルごとにアナログ出力を搭載し後段の計測器やデータロガーへの電圧出力が可能です。
加速度ピックアップの信号を適切に増幅させたり、SNよくロギングさせたい際などに最適なアンプです。
- 液晶画面、過負荷表示用LED、操作スイッチ、入出力端子、電源入力端子、連結用コネクタを実装
- チャンネル数が少ない場合でも、JIS標準ラックに取り付け可能（最大12台・24チャンネル）
- 電源は、ACアダプタおよびバッテリユニットBP-17を使用可能
仕様
| 入力 チャンネル数 | 2 チャンネル |
|---|---|
| 入力 コネクタ | マイクロドットコネクタ |
| 入力 種類 | 圧電式加速度ピックアップ プリアンプ内蔵型加速度ピックアップ 24 V 4 mA |
| 測定モードおよび単位 | ACC（加速度）：m/s2 VEL（速度）：mm/s DISP（変位）：mm |
| 感度設定 設定範囲 | 0.100 ～ 0.999 の0.001 刻み 1.00 ～ 9.99 の0.01 刻み 10.0 ～ 99.9 の0.1 刻み |
| 感度設定 単位 | pC/（m/s2）（圧電式加速度ピックアップの時） mV/（m/s2）（プリアンプ内蔵型加速度ピックアップの時） |
| レンジ | 7 段階（感度設定により、レンジ値が変更になる） |
| 感度が0.100 ～ 0.999 の場合 | ACC（加速度）：10、30、100、300、1 000、3 000、10 000 |
| VEL（速度）：10、30、100、300、1 000、3 000、10 000 | |
| DISP（変位）：1、3、10、30、100、300、1 000 | |
| 感度が1.00 ～ 9.99 の場合 | ACC（加速度）：1、3、10、30、100、300、1 000 |
| VEL（速度）：1、3、10、30、100、300、1 000 | |
| DISP（変位）：0.1、0.3、1、3、10、30、100 | |
| 感度が10.0 ～ 99.9 の場合 | ACC（加速度）：0.1、0.3、1、3、10、30、100 |
| VEL（速度）：0.1、0.3、1、3、10、30、100 | |
| DISP（変位）：0.01、0.03、0.1、0.3、1、3、10 | |
| 周波数範囲 | ACC（加速度）：1 Hz ～ 15 kHz（交流出力の許容差±5 ％） 0.5 Hz ～ 30 kHz（交流出力の許容差±10 ％） |
| VEL（速度）：3 Hz ～ 3 kHz（交流出力の許容差±5 ％） | |
| DISP（変位）：3 Hz ～ 500 Hz（交流出力の許容差±10 ％） | |
| フィルタ | HPF 10 kHz、LPF 1 kHz は JIS B 0907:1989 周波数応答補正用フィルタに準拠 |
| HPF：OFF、10 Hz、20 Hz、50 Hz | |
| LPF：1kHz、3 kHz、10 kHz、OFF | |
| 表示器 | バックライト付きセグメントタイプ液晶 |
| 液晶への表示 | 各種設定、バーグラフ（100 ms 周期） |
| 警告表示 | LED 2 個 過負荷表示：赤色点灯 |
| 校正用出力信号 | 正弦波80 Hz±5 ％、出力信号1 V（Peak）±2 ％ |
| 出力端子（交流出力） | BNC コネクタ×2 |
| 出力インピーダンス（交流出力） | 5 0 Ω（負荷抵抗10 kΩ以上） |
| 出力電圧精度（交流出力） | 80 Hz フルスケール |
| ACC（加速度）：1 V（Peak）±2 ％ | |
| VEL（速度）：1 V（Peak）±3 ％ | |
| DISP（変位）：1 V（Peak）±5 ％ | |
| 最大出力電圧（交流出力） | ±10 V（Peak）以上 |
| チャンネル間クロストーク | -80 dB 以下（両チャンネルとも感度5.00、レンジ100、加速度、入力信号10 kHz） |
| 自己雑音 | 入力容量 1 000 pF、感度5.00、圧電式加速度ピックアップ、HPF OFF、LPF OFF、最小レンジの時 |
| ACC（加速度）：0.01 m/s2（RMS）以下 | |
| VEL（速度） 1 V（Peak）±3 ％ | |
| DISP（変位）：0.0015 mm（RMS）以下 | |
| 電源 | DC9 V～15 V、適合ACアダプタ NC-99シリーズ、バッテリユニット BP-17、シガレットアダプタ CC-82（オプション、16台以下＊） ＊車のバッテリ容量により異なります |
| レジューム機能 | 各種設定を記憶し、電源再投入時は、前回電源OFF 時の設定で起動 |
| 使用温湿度範囲 | -10 ℃ ～ ＋50 ℃、90 ％RH 以下（結露のないこと） |
| 大きさ・重さ | 150（Ｈ）×36（Ｗ）×179（Ｄ）mm、約500 g（突起部を含まず） |
| 付属品 | 連結板×1 |
商品仕様
| 製品名: | UV-16 |
|---|---|
| 型番: | UV-16 |
| メーカー: | リオン |
