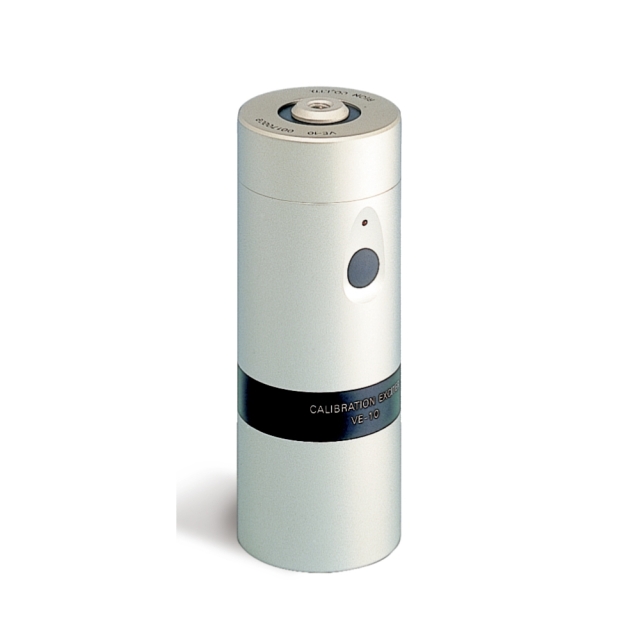

リオン 校正用加振器 VE-10
- 加振周波数 159.2 Hz
- 小型軽量のハンディタイプ
- 速度および変位でも校正が可能
VE-10はハンディタイプの加振器で、圧電式加速度ピックアップおよび、それを用いた振動計や振動計測システムを校正するための、単一周波数の基準振動源（正弦波）です。
直径5 cm、長さ13 cm、重さ600 gと、小型軽量のため持ち運びが容易です。また、乾電池動作のため現場で使用することができます。
特 長
- サーボ回路の採用により、70 g※までの重さのピックアップの校正ができます。
※質量が70 gを超えるピックアップ（アダプタ・ケーブルなども含む）を使用しないでくだい。 - ひずみの少ない正弦波で加振します。
- 加速度だけでなく速度および変位でも校正できます。
- 動作には、約1分間加振後、自動的に停止するモードと、連続して加振する2種類のモードがあります。
仕 様
| 加振周波数 | 159.2 Hz ±1 %（?10 ℃～＋55 ℃） |
|---|---|
| 加振加速度 | 10 m/s2 RMS ±3 %（10 ℃～40 ℃） ±5 %（?10 ℃～＋55 ℃） |
| 加振速度 | 10 mm/s RMS ±4 %（10 ℃～40 ℃） ±6 %（?10 ℃～＋55 ℃） |
| 加振変位 | 10 μm RMS ±5 %（10 ℃～40 ℃） ±7 %（?10 ℃～＋55 ℃） |
| 被校正ピックアップ | 70 g以下 |
| 横振幅 | 主軸振幅の5 %以下 |
| 全高調波ひずみ率 | 3 %以下（20 g～60 g負荷） 5 %以下（10 g～70 g負荷） |
| 動作モード | ①約1分間加振後、自動停止 ②連続して加振 |
| 使用温湿度範囲 | ?10 ℃～＋55 ℃ 90 %RH以下 |
| 電 源 | 6LR61乾電池（アルカリ電池） 9 V 1個 |
| 電池寿命 | 自動停止モードで600回以上 連続モードで10時間以上 |
| 大きさ・重さ | 約Φ51×134（H）mm・約600 g（電池含む） |
| 付属品 | アダプタ VE10S07×1（M3ねじのピックアップの校正および接着（または マグネットアタッチメント）を用いて校正する場合に使用） M6ねじ VP-53A×1 M6/ユニファイねじ VP-55L×1 レザーケース×1 6LR61乾電池（アルカリ電池）×1 |
商品仕様
| 製品名: | VE-10 |
|---|---|
| 型番: | VE-10 |
| メーカー: | リオン |
