DSX-602-PRO ケーブルアナライザー・メタル専用モデル
概要
DSX-602 ケーブルアナライザーの利点：速度、性能、精度。
DSX-602 ケーブルアナライザーは、Cat 3 / クラスCからCat 6A / クラスEAまでの銅線ツイストペア構造化ケーブルに不可欠な認証ツールです。速度と信頼性を備えており、効率と生産性を向上させます。結果は最終的な結果に反映されます。
ジェスチャーベースのユーザーインターフェースにより、技術者は画面の解釈に費やす時間を減らし、テストに多くの時間を費やすことができます。
500MHzの周波数範囲により、 わずか10秒で10ギガビットイーサネットのCat 6A/クラスEAケーブルを認証できます。
高度な診断機能により、障害箇所を正確に特定します。
LinkWare™ Liveクラウドベースのサービスにより、いつでもどこでも、誰とでも、どのデバイスからでも認証作業を管理できます。
10秒で
DSX-602ケーブルアナライザーは、セットアップからテスト、トラブルシューティング、顧客への結果報告まで、認証作業のあらゆる側面を効率化する包括的なソリューションを提供します。DSX-602は、クラスE/Cat 6認証テストをわずか9秒、クラスEA/Cat 6A認証テストを10秒で実行します。業界標準に完全準拠し、業界最高の精度を誇ります。この驚異的な速度により、8時間のシフトで数百のリンクをテストできます。
障害を迅速にトラブルシューティング
リンクに障害が発生すると、DSX-602 HDTDRおよびHDTDXアルゴリズムは、障害箇所（テスターからの距離）を迅速に特定します。試行錯誤を繰り返して修正したり、問題が解決したかどうかを確認するために再テストしたりする時間を費やす代わりに、技術者は障害のあるリンクを修正するためにどこを調べればよいかを正確に把握できます。1シフトで認証されたケーブルの2%だけが自動テストに不合格になったとしても、認証にかかる労働時間を1日あたり最大2時間節約できます。
テストしていないときでも高速
DSX-602は、単にテストを迅速に行うためのツールではありません。ProjX™システムは、セットアップからシステムの承認まで、作業要件と進捗状況を管理し、すべてのテストが最初から正しく完了することを保証します。Taptive™ジェスチャーベースのユーザーインターフェース、明るいカラーディスプレイ、十分なメモリ、内蔵通話機能はすべて、ユーザーエクスペリエンスを向上させながら、全体的な生産性の向上に貢献します。バッテリー寿命が長いため、1回の充電でより多くの作業を行うことができます。これらすべてが、毎日の時間とコストの節約につながります。
DSX-602ケーブルアナライザー™比較表
| 機能 | DSX-602 | Versiv DSX-5000 | Versiv DSX-8000 |
|---|---|---|---|
| 説明 | 必須のCat 6AおよびクラスEA銅線テスター | Cat 6AおよびクラスF A 銅線テスター | 最速、最高精度のCat 8およびクラスI/II銅線ケーブルテスター |
| Cat 3 – Cat 6A / クラスEA | ✓ | ✓ | |
| クラスFA | ✓ | ✓ | ✓ |
| Cat 8 / クラスI/II | ✓ | ||
| 最大周波数 | 500 MHz | 1000 MHz | 2000 MHz |
| 自動テスト時間 | クラスEA Cat 6A 10秒、クラスE/Cat 6 9秒 | クラスEA Cat 6A 10秒、クラスE/Cat 6 9秒 | Cat 8 / クラスI/II 16秒、クラスEA / Cat 6A 8秒、 クラスE/Cat 6 7秒 |
| シールド整合性テスト | ✓ | ✓ | ✓ |
| パーマネントリンクアダプター | オプション | 付属 | 付属 |
| 高度な障害情報トラブルシューティング | ✓ | ✓ | |
| PoE抵抗不平衡 | ✓ | ✓ | |
| エイリアンクロストーク機能搭載 | ✓ | ✓ | |
| 同軸アダプター | オプション | オプション | オプション |
| M12アダプター | オプション | オプション | オプション |
| パッチコードアダプター | オプション | オプション | |
| 光ファイバー – OLTS、OTDR、検査 | オプション | オプション | |
| モジュラープラグ終端リンク（MPTL）サポート | ✓ | ✓ | |
| LinkWare™ PC | ✓ | ✓ | ✓ |
| LinkWare Live | ✓ | ✓ | ✓ |
| ストレージ容量 | 約12,000件のCat 6Aテスト結果（プロット付き） | 約12,000件のCat 6Aテスト結果（プロット付き） | 約12,000件のCat 6Aテスト結果（プロット付き） |
将来を見据えたモジュラー設計のVersivファミリーは、TIA Cat 8およびISOクラスI/IIまで、シングルモードおよびマルチモード光ファイバー損失、OTDRテスト、検査をサポートします。
高度な診断機能により、ケーブル障害の原因と場所を分かりやすく瞬時に特定できます。
Versivメタルケーブルテスターはどちらも、NBASE-Tなどのアプリケーションのエイリアンクロストークや、Power over Ethernet（PoE）の抵抗不平衡など、高度な技術をサポートする測定機能を備えています。
DSX-602-PRO

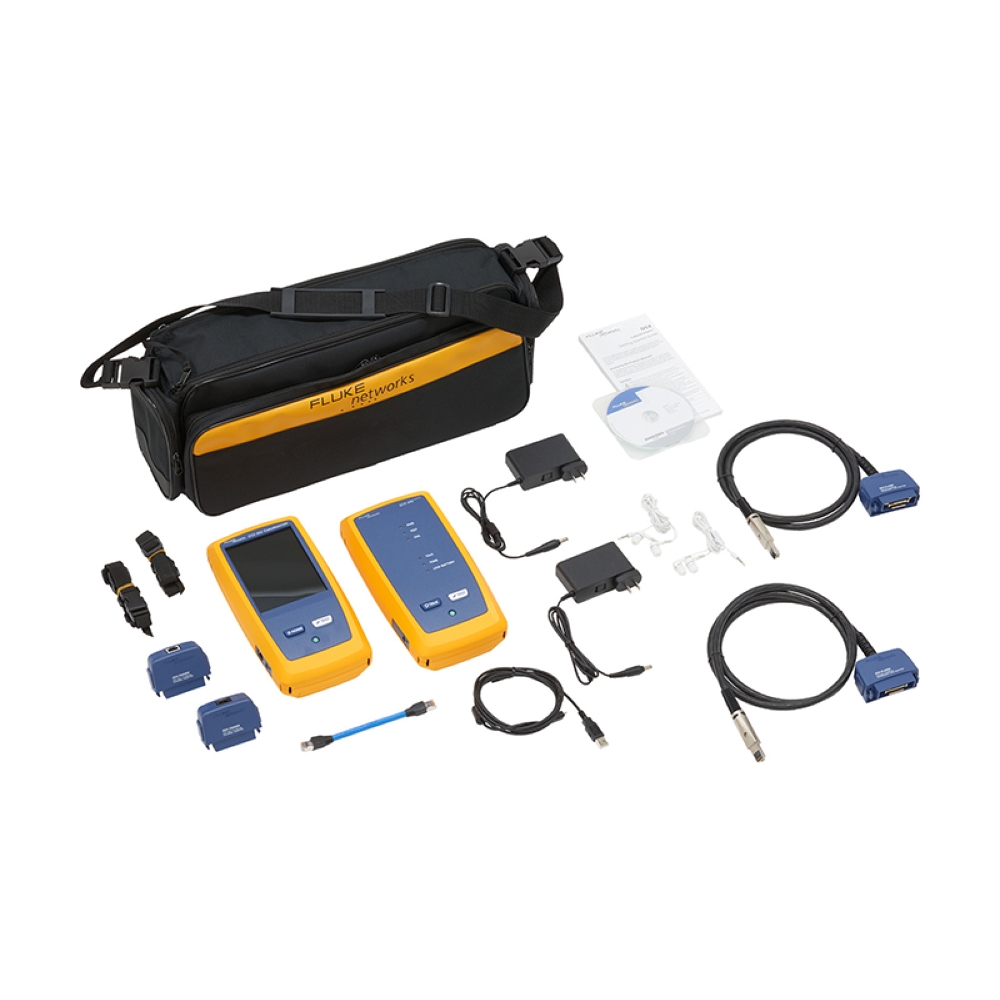

DSX-602-PRO ケーブルアナライザーには以下が含まれます。
- DSX-602ケーブルアナライザー本体とスマートリモコン
- Cat 6A/クラスEAチャネル アダプター2個
- 6インチ（15cm）RJ45リファレンスパッチコード1本
- パーマネントリンクアダプター2個
- ソフトキャリングケース
- PC通信用USBケーブル
- ACアダプター2個
- DSX-602 スタートアップガイド
試験規格
| TIA | TIA 568-C.2またはTIA-1005に準拠したカテゴリー3、5、5e、6、6A |
|---|---|
| ISO/IEC | ISO/IEC 11801:2002および修正に準拠した クラスCおよびD、E、EA認証 |
| IEEE 802.3 | 10BASE-T、100BASE-TX、1000BASE-T、10GBASE-T |
一般仕様
| 自動テスト速度 | カテゴリー5eまたは6/クラスDまたはEの完全双方向自動テスト：9秒、カテゴリー6A/クラスEAの完全双方向自動テスト： 10秒 |
|---|---|
| サポートされているテストパラメータ（テスト規格によってパラメータと報告される周波数範囲が決定されます） | ワイヤーマップ、長さ、伝搬遅延、遅延スキュー、DCループ抵抗、挿入損失（減衰）、リターンロス（RL）、近端漏話（NEXT）、減衰対漏話比（ACR-N）、ACR-F（ELFEXT）、パワーサムACR-F（PS ELFEXT）、パワーサムNEXT、パワーサムACR-N |
| 最大周波数 | 500 MHz |
| テスト結果の保存 | プロット付きカテゴリー6A 12,000件 |
| ディスプレイ | 投影型静電容量式タッチスクリーン付き5.7インチLCDディスプレイ |
| 寸法 | 本体およびスマートリモコン：6.67cm x 13.33cm x 27.94cm |
| 重量 | 1.36kg |
| バッテリー | リチウムイオンバッテリーパック、7.2V |
| バッテリー寿命 | 8時間（標準） |
| バッテリー充電時間 | 4時間（40℃以下、テスターオフ時） |
| 対応言語 | 英語、フランス語、ドイツ語、イタリア語、日本語、ポルトガル語、スペイン語、中国語、韓国語、ロシア語、中国語（繁体字）、チェコ語、ポーランド語、スウェーデン語、ハンガリー語 |
| 校正 | サービスセンターの校正期間は1年間です |
| 内蔵Wi-Fi | IEEE 802.11 a/b/g/n準拠、デュアルバンド（2.4GHzおよび5GHz） |
環境仕様
| 動作温度 | 0℃～45℃ |
|---|---|
| 保管温度 | -30℃～+60℃ |
| 動作相対湿度（結露なしの相対湿度％） | 0℃～35℃ ：0%～90%、32℉～95℉：0%～70%、95℉～113℉：35℃～45℃ |
| 振動 | ランダム、2g、5Hz～500Hz |
| 衝撃 | モジュールとアダプターを取り付けた状態と取り付けていない状態での1m落下試験 |
| 安全性 | CSA 22.2 No. 61010、IEC 61010-1 第3版 |
| 高度 | 4,000m（13,123フィート）ACアダプター使用時3,200m（10,500フィート） |
| EMC | EN 61326-1：ポータブル |
商品仕様
| 製品名: | DSX-602-PRO AP |
|---|---|
| 型番: | DSX-602-PRO AP |
| メーカー: | フルーク・ネットワークス |
