Fluke Networks MicroScanner™ PoE Industrial Ethernet Cable Verifier
主な機能
- 産業用イーサネット・ネットワーク (EtherNet/IP、Profinet、EtherCAT ベースのシステムを含む) でケーブル・テストを実行
- ケーブル長さ、ワイヤ・マップ、障害箇所までの長さを表示
- 最大 10G のネットワーク・スイッチ速度および PoE を表示
- トーンによりケーブルを特定してトレース (プローブは別売り)
- PoE クラス (0 ? 8) をレポート
製品概要
Fluke Networks MicroScanner™ PoE Industrial Ethernet Cable Verifier は、RJ45、M12X、M12D、M8D の各終端ケーブルを数秒で試験し、結果をグラフィカルに表示します。ワイヤの断線、ショート、混線をチェックできます。
また、本機は問題の原因が電力不足なのか、受電機器側にあるのかを迅速に特定することもできます。
ケーブルや電力供給の障害は、コストのかかる生産のダウン・タイムにつながるため、ケーブルの障害箇所を素早く特定して、交換や修理ができるようにすることが重要です。

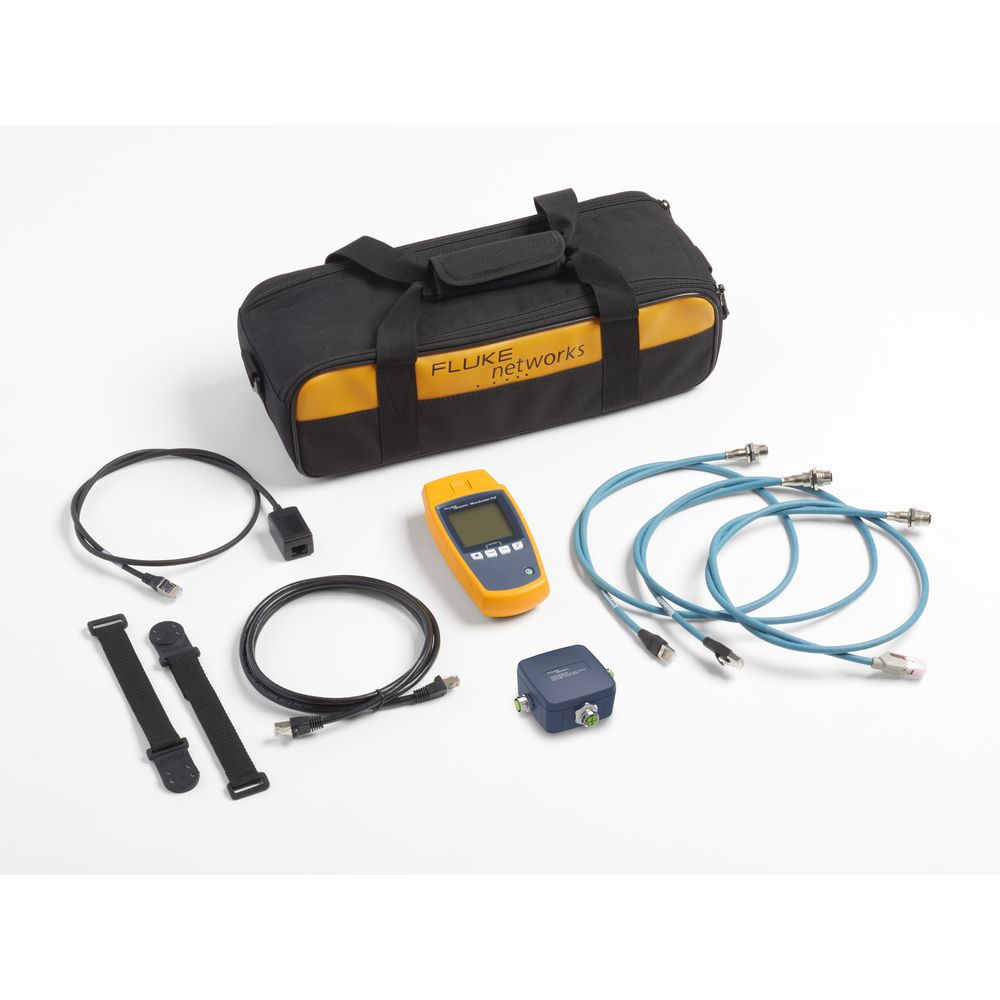

ダッフル・バッグ、マルチコネクター・アダプター、Cat 6A パッチ・コード、RJ45 オス/メス・パッチ・コード、RJ45/M12X パッチ・コード、RJ45/M12D パッチ・コード、RJ45/M8D パッチ・コード (M12X、M12D、M8D 終端ケーブル試験用) が付属しています。
仕様
特に記載のない限り、仕様測定時の温度は 23 °C です。
| 環境仕様 | |
| 作動温度 | 0 °C?45 °C |
| 保管温度 | -20 °C?+60 °C |
| 作動時相対湿度 (% RH、結露なし) | 90 % (10 °C ? 35 °C) 75 % (35 °C ? 45 °C) |
| 衝撃と振動 | ランダム、2 G (5 Hz ? 500 Hz/クラス 2) 1 m 落下テスト (ワイヤ・マップ・アダプター装着時と非装着時) |
| 安全性 | IEC 61010-1 第 3 版 |
| 高度 | 4,000 m; 保管時: 12,000 m |
| EMC | IEC 61326-1 |
| 一般仕様 | |
| コネクター・テスト | シールド 8 ピン・モジュラー・ジャックは、8 ピン・モジュラー (RJ45) および 4 ピン・モジュラー (RJ11) プラグに対応しています。 |
| 電源 | 電池タイプ: 単 3 アルカリ電池 2 本 (NEDA 15A、IEC Lr6)電池寿命: 電池寿命: 20 時間 (標準的な使用時) その他の互換性のあるバッテリー・タイプ: 単 3 電池 2 本 (フォトリチウム、NIMH、NICAD) |
| 寸法と重量 (バッテリー、ワイヤ・マップ・アダプター装着時) | 7.6 cm x 16.3 cm x 3.6 cm MicroScanner™ PoE: 10.6 oz (300 g) |
| ディスプレイ | バックライト付きモノクロ LCD |
| テスト・モード | |
| ケーブル･テスト | 長さ測定、ワイヤ・マップ検証、リモート ID ロケーター識別、イーサネット・ポート検出。MicroScanner™ PoE は、12.5 Ω を超える高いケーブル抵抗も表示します。結果を 1 つの画面に表示します。 |
| トーン | IntelliTone™ および通常のアナログトーン信号を生成 |
| PoE | MicroScanner™ PoE: 802.3af、at、bt、UPOE (Cisco の Universal Power over Ethernet) と互換性のある PoE デバイスを請求、検出 |
| 性能仕様 | |
| テストされたケーブル・タイプ | ツイスト・ペア: UTP、FTP、SSTP |
| 長さテスト | レンジ: 460 m 解像度: 0.3 m 標準精度: ± 4% または 0.6 m (いずれか大きい方)。NVP の不確実性は、追加エラーです。 校正： ツイスト・ペア用のユーザー設定可能な NVP。ケーブルの長さが既知の実際の NVP を特定できます。 |
| ワイヤ・マップ・テスト | シングルワイヤ障害、ショート、誤配線、スプリット・ペア、および最大 7 つの遠端アダプター ID を検出します。ワイヤ・マップは障害箇所のおおよその位置を視覚的に表示するために、比例した長さで描画されます。 |
| イーサネット・ポートの検出 | MicroScanner™ PoE: 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 10 Gbps の速度で、802.3 イーサネット・ポートの公表速度を検出します。 |
| Tone Generator (トーン生成機能) | Fluke Networks digital IntelliTone™ プローブにより、トーンおよびケーブル・マッピングをサポートします。一般的なアナログ・プローブと互換性のある 4 つのトーンを生成します。SmartTone™ 機能により、IntelliTone またはアナログ・プローブ使用時に、バンドル内のケーブルを確実に識別できます。 |
商品仕様
| 製品名: | MS-POE-IE |
|---|---|
| 型番: | MS-POE-IE |
| メーカー: | フルーク・ネットワークス |
