FlukeNetworks MicroScanner PoE ビュー アー・キット MS-POE-KIT

定価: ¥187,000(税込)
価格: ¥187,000 (税込)
メーカー: フルーク・ネットワークス
型番: MS-POE-KIT
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ(別タブで開きます)

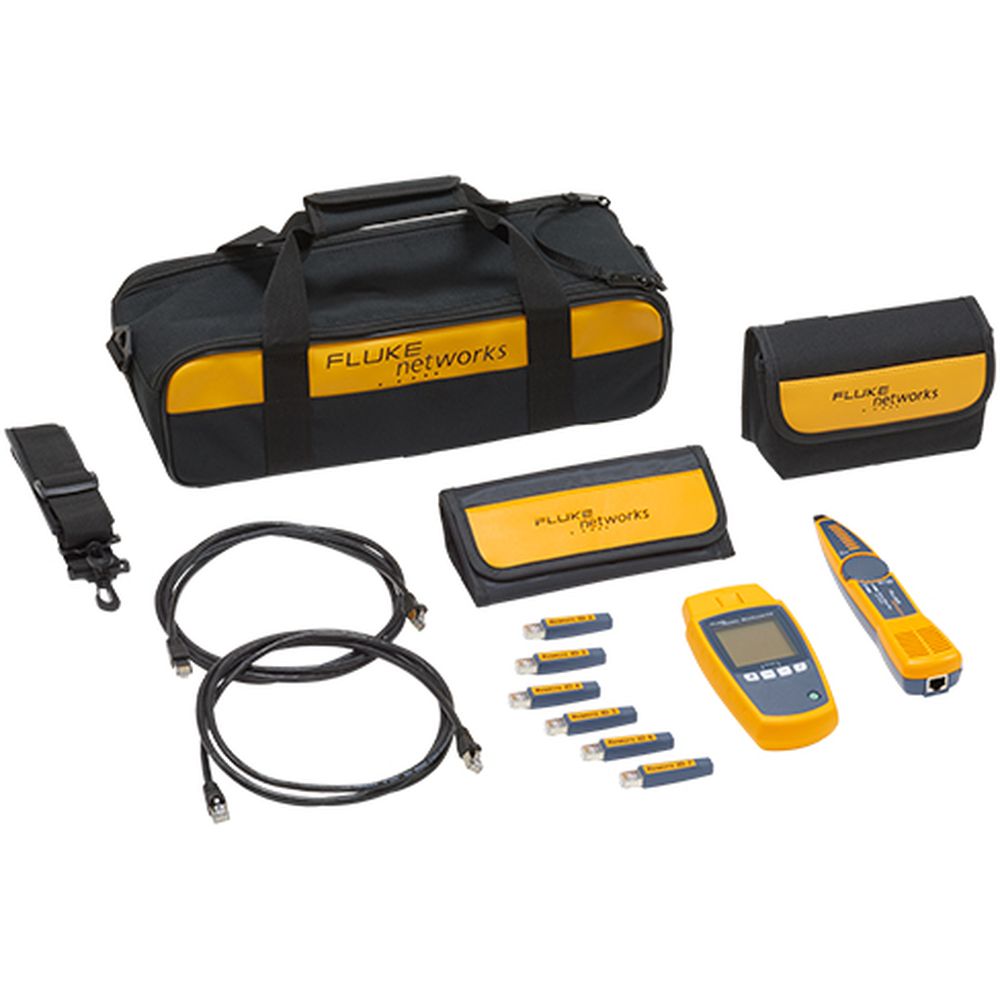

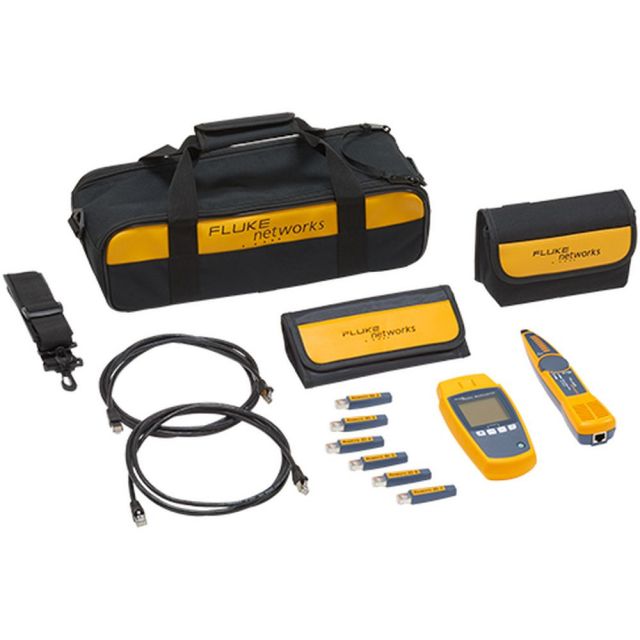

MicroScanner PoEビューアー・キット

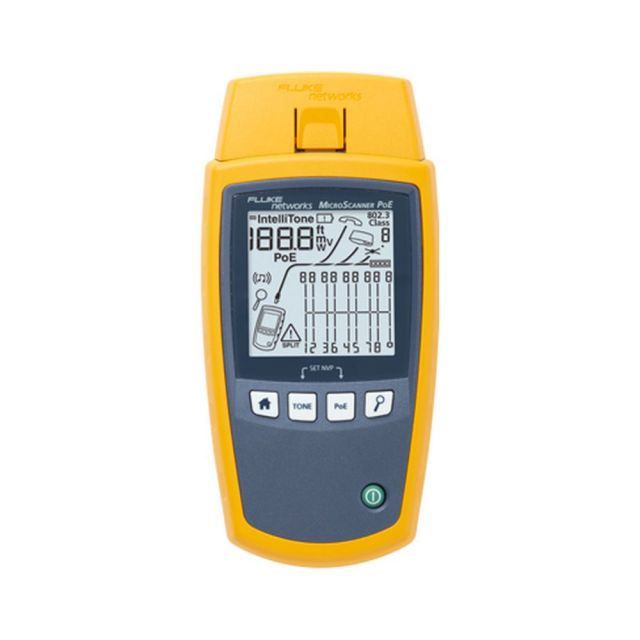

MicroScanner PoE テスターは、802.3af、3bt、および.3btデバイスから利用可能なPoEクラス(0~8)、稼働中のPoEソースからの電圧、利用可能なサービス(最大10Gイーサネット)、ケーブル長、ワイヤーマップ、および不良箇所までの距離を表示します。このキットには、稼働中のデータ・ケーブルでもトレース可能なデジタル・トーンを使用するIntelliTone(TM)Pro200プローブ、テスト対象のケーブルの位置を特定するための6つのリモートID、テスターを近くの鉄板またはフックに吊るすための磁石付きストラップが含まれています。

  • PoE 配線システムの迅速なトラブルシューティングを実現
    「PoE」は、大幅なコスト・ダウン、効率向上、および設置の柔軟性の利点により、カメラ、アクセスポイント、ディスプレイ、照明器具などの受電装置とそれらをサポートするスイッチにおいて、その急速な普及は目覚ましいいものがあります。 しかし、残念なことに、「PoE」という用語はどの規格でも定義されておらず、さまざまな規格化がなされており、その中には厳密な規格化がなされないまま、実装されているものも存在します。 さらに、複数の規格、複数の電力レベル、「PoE +」、「PoE ++」などの標準化されていないさまざまな名前、およびその他の識別名称が使用されています。 その結果、どのデバイスが連携して機能するのかを専門家でさえも知ることは困難となっているのが現状です。 このような状況の中、イーサネット・アライアンスはこの混乱を終わらせるために認証プログラムを開始しました。 PoE 電力のレベルと要件は、供給または要求される電力量(すなわち「クラス」)を示す 0 ~ 8 の数字で示されます。 技術者にとって必要なことは、給電装置のクラス番号が受電装置のクラス以上であることを単に確認するだけです。 「MicroScanner PoE ビューアー」を PoE スイッチに接続すると、その PoE 試験機能により、そのスイッチが示す最大電力クラスが表示され、スイッチと機器間に適合性があるかどうかを現場技術者は簡単に認識できます。
  • ケーブルと接続性を確認するツール群を装備、ケーブルの行き先も迅速に特定
    「MicroScanner PoE ビューアー」は、PoE はもちろんのこと現場技術者が非 PoE 対応機器を設置するための一連の完璧なツール群も備えています。 ケーブルのワイヤーマッピング、内蔵のトーナー(IntelliTone(TM) 対応)、および障害までの距離を表示するインジケータによって、ケーブル配線の問題を迅速に追跡できます。 稼働中のスイッチ・ポートに接続すると、「MicroScanner PoE ビューアー」は最大 10 Gbps のポート速度を表示します。現場作業者にとって、通信速度の低下したアクセスポイントのトラブルシューティングに特に役立ちます。また、トーナー機能によりケーブルの行き先を素早く特定することも可能です。
  • テスト時間とユーザー・エラーの低減
    従来のケーブル検査用テスターは、必要な情報を得るために異なる最大 4 つのテスト・モード と約 10 画面にわたる表示切り替えをユーザーに強いるものでした。これは、作業を遅くするだけでなく、ユーザーのフラストレーションと間違いをも引き起こします。「MicroScanner PoE ビューアー」は、主要なテスト結果 (ワイヤーマップ、ペアの長さ、障害までの距離、ケーブルの ID、遠端の接続端末など) をすべて 1 つの画面に表示することで、この従来の手法を根本から変えました。

概要
ケーブルの行き先を数秒で特定
MicroScanner シリーズは、IntelliTone(TM)デジタルおよびアナログ・トレーニング機能を内蔵しており、作業環境にかかわらず、確実にすべてのケーブルまたはワイヤーのペアを性格に特定できます。
デジタル・モードを使用して、束ねられた状態のケーブル、またはスイッチ、パッチパネル、壁のコンセントなどに接続された高品質のデータ配線(Cat 5e、6、6A)の配線経路を特定できます。同軸ケーブル(MicroScanner2のみ)だけでなく、音声グレードのケーブル接続(Cat3以下)、セキュリティ/警報装置、および巣ピーへの配線にはアナログ・モードを使用することもできます。

工具の修理や交換の頻度が少ない
現地では、作業を急ぐために、手荒にツールを使わざるを得ない場合もあります。MicroScanner シリーズは、過酷な現場作業にも絶えられるようゴム製のホルスターで周りを囲んでいます。そのため、はしごのような高いところから落としても大丈夫です。また、MicroScanner シリーズには筐体の保護・強化と利便性向上のため、ビニール製のキャリー・ポーチも標準で付属しています。オプションのMAG-KIT(一部のキット・モデルに含まれています)は、MicroScanner をラック、ケーブル・トレイ、またはオーガナイザーから吊るすための強力な磁石付きストラップが含まれています。

機能比較表

機能 MicroSonner PoE MicroSonner2
ツイスト・ペア(RJ-11,RJ-45)
ワイヤーマップ
長さ/不良までの距離
同軸
長さ/不良までの距離
サービスの識別
最大電力クラスの表示
10/100/1000BASE-T
2.5GBASE-T,5GBASE-T,10GBASE-T
パワー・オーバー・イーサネット(PoE) 802.3af、3bt、および.3btに対するクラスとパワーを報告 802.3afの検出
アナログおよびデジタル・トーン信号発生
オプションのリモートID
仕様
環境仕様
作動温度 0℃~45℃
保管温度 -20℃~+60℃
作動相対温度
(% RH 結露なし)
90% (10℃~35℃)
75%(35℃~45℃)
衝撃および振動 ランダム, 2 g, 5 Hz-50 Hz (クラス 2) 1 m 落下テスト (ワイヤーマップ・アダプター装着/未装着)
安全性 IEC61010-1 第 3 版
高度 4,000m、保管:12,000m
EMC IEC61326-1
一般仕様
テスト・コネクター シールド 8 ピンのモジュラー・ジャックには、8 ピンのモジュラー・フラグ(RJ45)および 4 ピンのモジュラー・フラグ(RJ11)を装着できます。
電池 電池タイプ:2AA(NEDA 15A,IEC LR6)アルカリ電池
電池使用時間:20 hours of typical use
その他の互換電池タイプ:2AA カメラ用リチウム,NIMH,NICAD
寸法および重量
(電池とワイヤーアップ・アダプターを装着した状態)
7.6cm × 16.3cm × 3.6cm
MicroSccanner2:363g
MicroScanner PoE:247g
ディスプレイ バックライト付きモノクロ LCD
テスト・モード
ケーブル・テスト 長さの測定、ワイヤーマップの検証、リモートIDロケーターの識別、
およびイーサネット・ポートの検出。また、MicroScanner PoE は、
ケーブルの抵抗が12.5Ω以上の場合にHIGH Ω を表示します。
1つの画面に結果を表示します。
トーン信号 Intelitone(TM) および通常のアナログ・トーン信号を生成
PoE 802.3af、atbt、および UPOE (Cisco の Universal Power over Ethernet) に
対応した PoE 機器からの給電要求と検出
性能仕様
テストされるケーブル・タイプ ツイスト・ペア: UTP, FTP, SSTP
同軸(MicroScaner2): 75 Ω, 50 Ω, 93 Ω
長さテスト レンジ: 460 m
分解能0.3 (1 ft)
確度 (代表値): ± 4 % または 0.6 m のいずれか大きい値。
NVP の不確実性は付加的な誤差です。
校正:ツイスト・ペアおよび同軸 (MicroScaner2) のユーザー設定可能な NVP。
既知のケーブル長を使って、実際の NVP を判定できます
Wiremap テスト 1 本のワイヤーの障害、短絡、誤配線、スプリット・ペア、
および最大 7 つの遠端アダプター ID を検出します。
マップは比較した長さで表示され、およその障害位置を視覚的に表示します。
イーサネット・ポートの
検出
MicroScaner2: 10 Mbps、10 Mbps、1 Gbps
速度の 802.3 イーサネット・ポートの公称速度を検出します。 MicroScaner PoE: 、2.5 Gbps、5 Gbps, および 10 Gbps.
の 802.3 イーサネット・ポートの公称速度を検出します。
トーン・ジェネレーター フルーク・ネットワークスのデジタル InteliTone(TM) プローブを使って、
トーン信号の検出とケーブルのマッピングを 行えます。
一般的なアナログ・プローブに対応した 4 つの信号を生成します。
SmartTone(TM) InteliTone またはーブと使用すると、
束になったケーブルの中から特定のケーブルを確実に識別できす。

保証:メーカー保証
校正:別途料金

商品仕様

製品名: MS-POE-KIT
型番: MS-POE-KIT
メーカー: フルーク・ネットワークス
