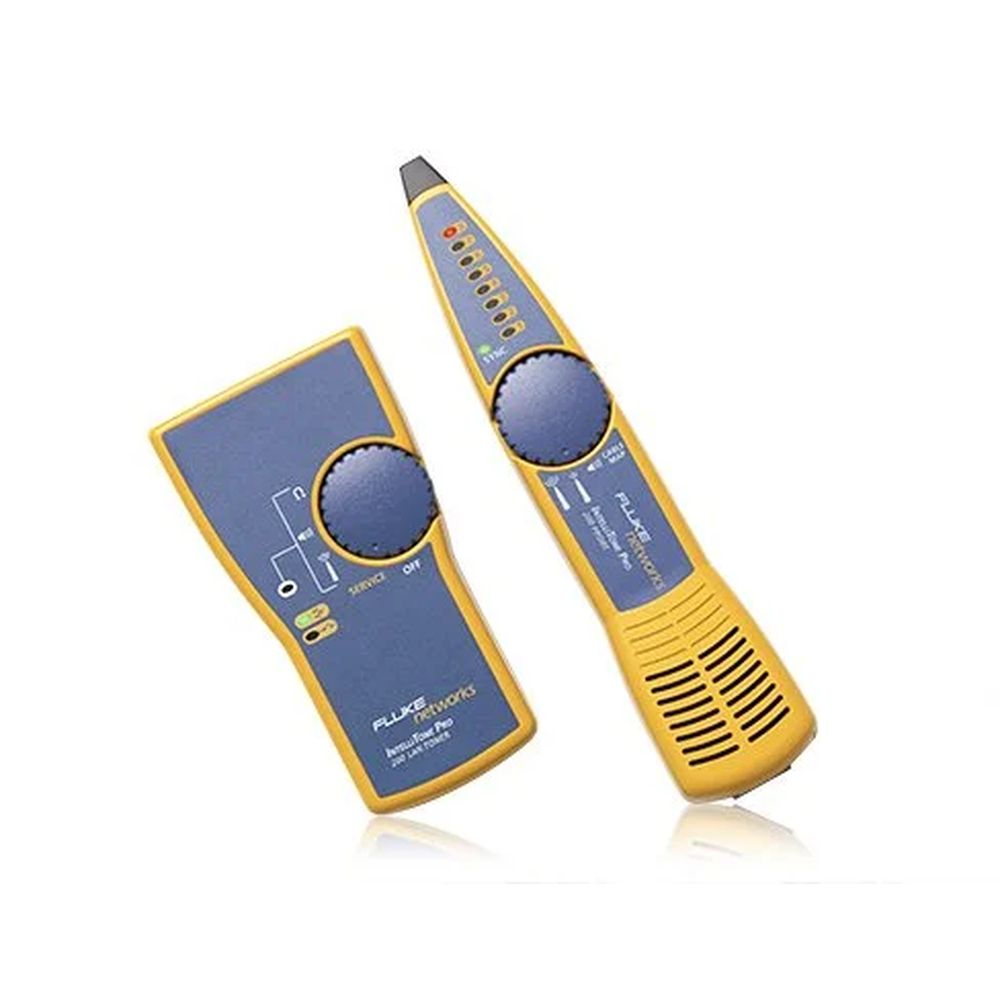

IntelliTone Pro 200 LAN トーナー、トレーサーおよび プローブ
先進的な可視性で、パッチパネル、スイッチ、成端ブロック、束に埋もれたネットワーク・ケーブルなどの追跡と位置確認をより効果的に行えます。
フルーク・ネットワークスの IntelliTone™ Pro 200 LAN トーナーおよびプローブ・シリーズは、1 台のネットワーク・トナーとプローブにデジタル信号とアナログ信号を備えた初めてのネットワーク・ケーブル・トーナー・トレーサーおよびプローブです。すなわち、あらゆる作業環境に対応する最強のケーブル追跡と位置確認技術を備えたといえます。デジタル・モードを使用して、稼働中のネットワーク上で安全かつ効果的にデータ・ケーブルをトレースし、位置確認ができます。また、アナログ・モードを使用すれば、個々のワイヤー・ペアーの切り分け、および音声、オーディオ、ビデオ・ケーブルのトレースができます。
フルーク・ネットワークスの IntelliTone™ Pro 200 LAN トーナーおよびプローブ・シリーズは、床、天井、壁、そして束ねられて埋もれているケーブルの追跡と位置の特定に優れた効果をもたらします。革新的なデジタル技術を搭載し、稼働中のネットワーク上においても、安全かつ効果的なトーン信号の発生とトレースが可能な市場初のネットワーク・ケーブル・トーナー・プローブです。
IntelliTone デジタル・トーン技術
- ノイズや偽の信号を完全に遮断することで、ケーブル位置検出の混乱を解消
- 縁端側がスイッチに接続されている場合でも、稼働中のネットワーク上でケーブル位置を特定できるネットワーク・ケーブル・トレーサー
- 束ねられた中から、ケーブルやワイヤーを特定（隣接ケーブルへのトーン信号の漏れにかかわらず）
- 1 回の操作で、ケーブルの位置特定、導通の確認、およびワイヤーマップ不良（開放、短絡、対反転）を検出
- 他のケーブルと束ねられている 1 本のケーブルを識別するための信号強度インジケーター LED
- プローブには、開回路、短絡、対交差ペアーを発見するためのペアー・テスター搭載
SmartTone® アナログ・トーン技術
- 対となるペア線を短絡させることで、トーン変化による、正確な個々のワイヤー・ペアの切り分けを実施
- 音声、データ、ビデオ・ケーブルを効果的にトレースおよび位置確認
仕様
| 一般仕様 | |
| 作動温度 | 0 ℃ ~ 40℃ |
| 保管温度 | - 20℃ ~ +60 ℃ |
| 稼動時相対湿度（%RH 結露なし） | 95 % (10 ℃ ~ 35 ℃) 75 % (35 ℃ ~ 40 ℃)、規定なし < 10 ℃ |
| 振動 | ランダム、2 g、5 Hz ~ 500 Hz |
| 衝撃 | 1m の落下試験 |
| 安全性 | EN 61010-1、カテゴリ：なし |
| 高度 | 3000 m |
| EMC | EN 61326-1、FCC Part 15 B |
| バッテリー・タイプおよび寿命 | 9 V アルカリ（NEDA 1604A または IEC 6LR61）、 通常使用時 20 時間 |
| 用途 | メタル線ケーブル・メディア、75 または 50 Ω 同軸ケーブル、2 つのコンダクタ・コントロール、セキュリティ、包括的ケーブル。10 Base-T または 10/100 Base-T データコム・ネットワーク。UTPケーブル。シールド付きツイストペア（IntelliTone Pro 200 のケーブルマップ機能でサポート）。 |

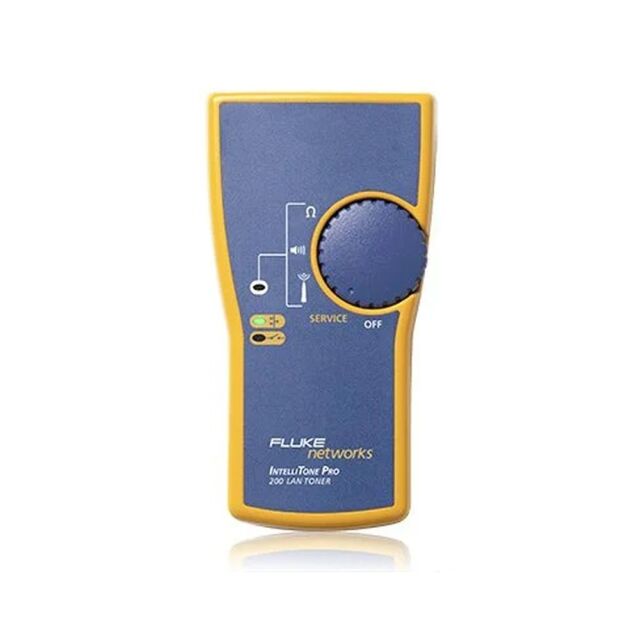

| トーナーの仕様 | |
| 寸法 | 14.1 cm x 7.5 cm x 3.2 cm (5.54 in x 2.94 in x 1.25 in) |
| ディスプレイ | LED |
| 制御 | サムホイール・スイッチ |

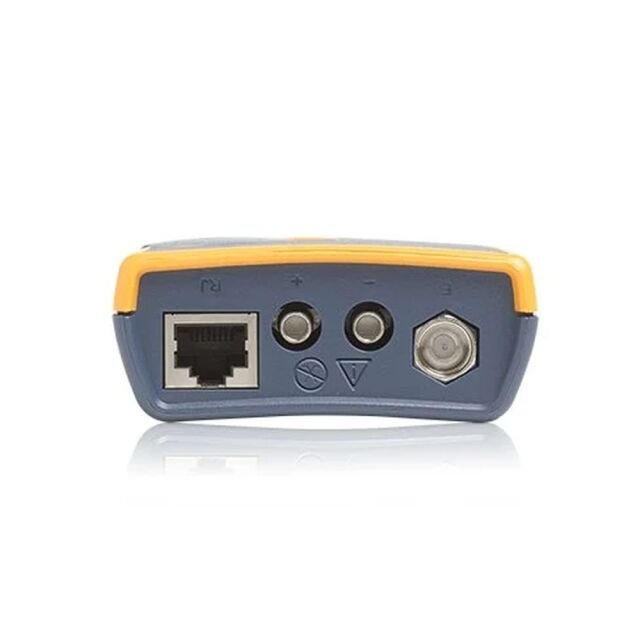

| トーナー・インターフェース | メイン Mod8 ポート（UTP/STP ケーブルの 4 ペアすべてにトーン生成）。同軸ケーブル用 F コネクターとバナナ・ジャック・プラグ (2) - 2 コンダクタ・ワイヤリング |
| トーナー周波数 | IntelliTone™ 信号：コード化デジタル信号 アナログ SmartTone 信号：500 ~ 1200Hz、4 種類 |
| 出力 | 5 V p-p |
| 自動電源遮断 | 作動停止の 2 1/2 時間後、自動的にオフ状態になります。 |

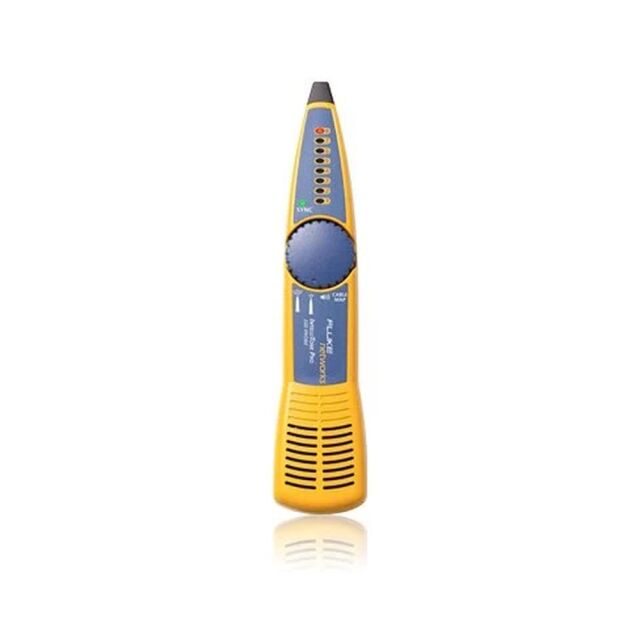

| プローブ仕様 | |
| 寸法 | 22.2 cm x 4.8 cm x 3.2 cm (8.73 in x 1.88 in x 1.26 in) |
| ディスプレイ | (8) LED インジケーター、同期 LED インジケーター |
| 音声 | IntelliTone：マイクロプロセッサ制御によるオーディオ・ファイル アナログ：検出されたトーナー信号 |
| 制御 | サムホイール・スイッチ、ボリューム制御ホイール |
| トーン検出 | IntelliTone™ のデジタル信号と 1 kHz アナログ・トーン信号の検出 アナログ SmartTone 信号 (500 ~1200 Hz) および その他のアナログ・トーナーを検出します。 |
| トーナー・インターフェース | メイン Mod8 ポート（UTP/STP ケーブルの全 4 ペアに対するケーブルマップ用） |
| 自動電源遮断 | 作動停止の 1 時間後、自動的にオフ状態になります。 |
商品仕様
| 製品名: | MT-8200-60-KIT |
|---|---|
| 型番: | MT-8200-60-KIT |
| メーカー: | フルーク・ネットワークス |
