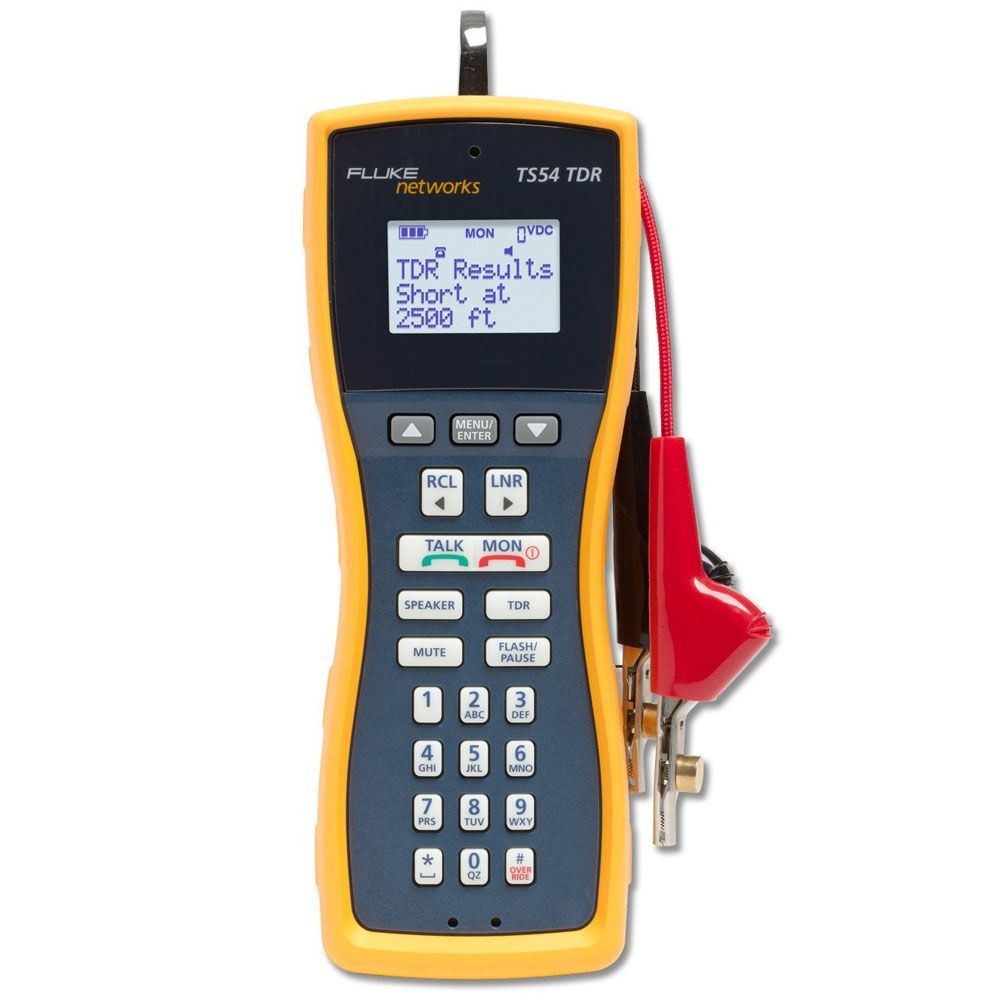

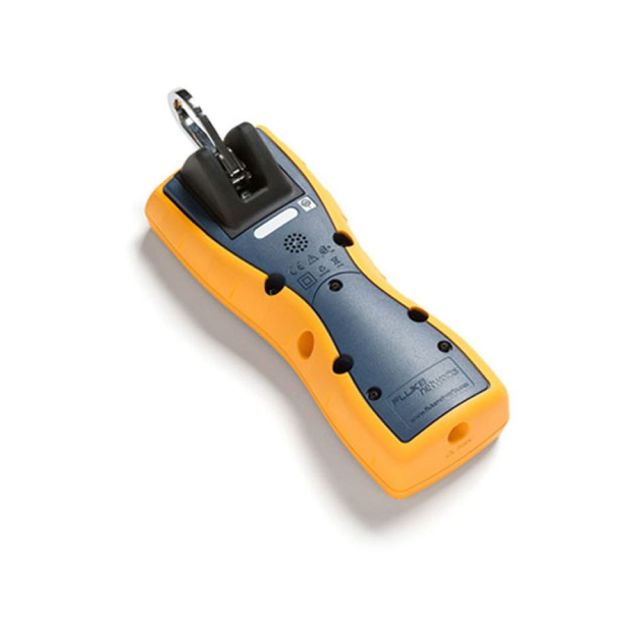

TS(R) 54 TDR テスト・セット
TDR / トーナー/ ペア識別器が一緒になったスリー・イン・ワンの高品質な VDV テスト・セット
概要
フルーク・ネットワークスの新しい TS52 PRO Test Set には、テスト・セット技術のなかでも最先端のツールが含まれています。
高輝度液晶ディスプレイ (LCD) のユーザー・インターフェースを使用して設計されたこのツールは、
あらゆる外部プラント環境で聞き取りが困難な場合でも目視で確認することができます。
この革新的な TS(R)54 TDR（時間ドメインリフレクトメータ）は、そのクラスで最高のテスト・セットを必要とする
音声/データ/ビデオ技術者や通信サービスプロバイダの技術者に最適です。
今日の業界で TS54 TDR の他にこのような装置は存在しません。
個別の TDR、トナー、ペア識別器を持ち歩く必要はもうありません。
既存の製品をしのぐ、62% の重量減、20% のコスト削減を達成したこの新設計のコンパクトな
テスト・セットに、必要なものはすべて入っています。
TS54 は、特許を所得した弊社の RainSafe(TM)、DropSafe(TM)、DataSafe(TM) の最新の機能を含むだけでなく、
極端な気象条件に対する保護機能が 20% アップしました。これは TS54 が頑丈で耐水性があり、
現場の DSL ライン上で使用が可能であることを意味し、データ・サービスがクラッシュすることなく
POTS 品質をテストすることができます。
特長
- TDR - ケーブルの長さ測定を行い、ツイストペア、同軸、平行コンダクタを含むすべての種類のケーブルでの故障をバーチャルで検知
- トナー - 多数のワイヤーペアから簡単・素早く区別するための各 5 つのトーン
- SmartTone(R) - 正確なペアを識別するために正しいペアとトーン変更を短絡化
- データ表示 - データが存在するときに警告
- 電圧表示/測定 - 潜在的なライン問題を特定
- 電流 (mA) 表示/測定 - ライン電流が十分かどうかを確認
- 呼待機機能付き発信者 ID CID - 機能サービスの確認
- DTMF デジットの捕捉- 障害が発生している顧客構内設備を分離
- 発信音を検出、電話を掛ける/受ける
- 極性
追加機能
- DropSafe(TM) PRO - コンクリートに対する 6 m の落下テストに合格
- RainSafe(TM) PRO - 極端な気象条件に対する保護
- DataSafe(TM) PRO - ライン上のデータ送信エラー要因を阻止
- 屋外のどんな施設環境にも対応できる、暗闇でも光る高視覚のキーパッド
- 特大サイズのバックライトの LCD 画面
- 使いやすい携帯電話タイプのメニューおよびユーザーインターフェース
- 双方向ハンズフリーのスピーカーフォン
- オプションでイヤホン型ヘッドセットが利用可能
仕様（抜粋）
| 電気的仕様 | |
| 電流範囲（オンフック） | 10mA~100mA |
| DC抵抗 | |
| オフフック | 150Ω（公称値） |
| オンフック | >3MΩ |
| ACインピーダンス | |
| オフフック | 600Ω（公称値）、300Hz~3400Hz |
| オンフック | >120kΩ、300Hz~3400Hz |
| ヘッドセット | 32Ω |
| ダイヤル式パルス出力 | |
| パルス・レート | 10pps±1pps |
| ブレーク/メーク非 | 60/40 |
| インターディジット間隔 | >300ms |
| ブレーク時抵抗 | >100kΩ |
| DTMF出力 | |
| トーン周波数誤差 | ±1.5％最大 |
| トーンレベル | -3dBm複合（代表値） |
| ハイ・トーンとロー・トーンの差 | 2dB~±dB |
| 短縮ダイヤル | |
| メモリー容量 | 23 桁の短縮ダイヤル・メモリー 9 個、直前番号リダイヤル・メモリー 1 個 |
| PBX ポーズ時 | ユーザー・プログラム可能: デフォルト値は 4 秒 |
| フック・フラッシュ時間 | ユーザー・プログラム可能: デフォルト値は 500 ミリ秒 |
| 自動シャットオフ時間 | ユーザー・プログラム可能: デフォルト値は 2 分 |
| 電圧測定 | |
| 範囲 | 4 V dc ~ 140 V dc |
| 電流測定 | |
| 範囲 | 0 mA ~ 100 mA |
| TDR | |
| 範囲 | 914 m |
| 確度 | ± 2 m ± 5 % |
| SmartTone トーナー | |
| 周波数 | 定常音: 950 Hz、交互音: 950 Hz および 1480 Hz 保証：メーカー保証 |
校正：対象外
商品仕様
| 製品名: | TS54-A-09-TDR |
|---|---|
| 型番: | TS54-A-09-TDR |
| メーカー: | フルーク・ネットワークス |
