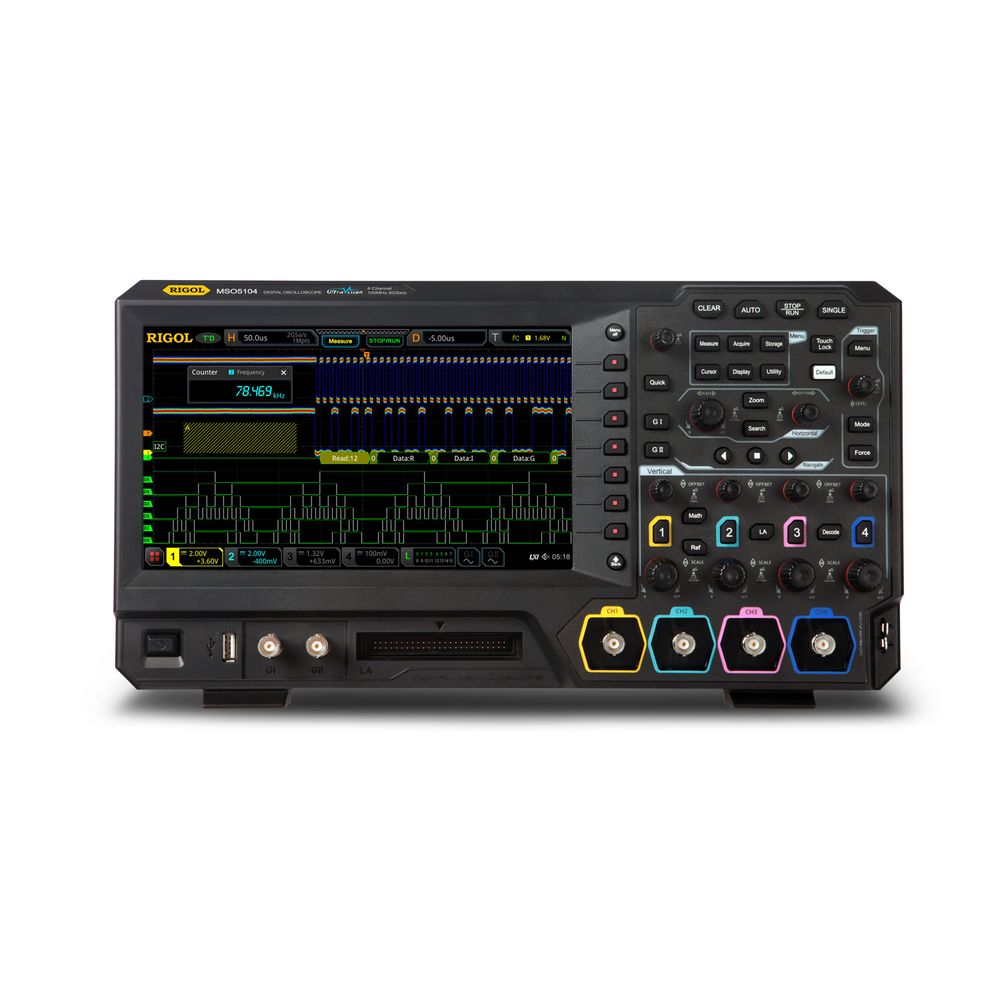

RIGOL ミックスド・シグナル・オシロスコープ (100MHz 4ch 8GSa/s) MSO5104
MSO5000シリーズ MIXED SIGNAL OSCILLOSCOPES
MSO5000シリーズ・オシロスコープは新しいウルトラビジョンIIアーキテクチャと革新的な
フェニックス・チップセットによって、クラス最高のサンプリング性能とメモリ長および柔軟な
ユーザ・インタフェースを実現しました。
MSO5000シリーズは70MHzから350MHzの2または4チャンネル・モデルでエンジニアのベンチに革新的な柔軟性と機能をもたらします。
高いサンプル・レート、長いメモリ長、フル・メモリ測定機能、ゾーントリガ、7種の測定器の機能、
拡張FFT、カラーグレード、ヒストグラムを使用してクリティカルな信号を解析することができます。
9インチ静電容量マルチタッチ・ディスプレイを採用、さまざまなタッチ・ジェスチャーをサポートしています。
| アナログ周波数帯域 | 100 MHz |
|---|---|
| 立ち上がり時間（代表値） | ≤3.5ns |
| アナログ・チャンネル数 | 4 |
| デジタル・チャンネル数 | 16（オプションのPLA2216プローブが必要） |
| その他のチャンネル数 | 任意波形発生出力チャンネル： 2（オプション） |
| サンプリング・モード | リアルタイム・サンプリング |
| 最高サンプル・レート | アナログ・チャンネル：8GSa/s（1チャンネル）、5GSa/s（2チャンネル）、2GSa/s（4チャンネル） デジタル・チャンネル：1GSa/s |
| 最長メモリ長 | アナログ（標準）：100Mポイント（1チャンネル）、50Mポイント（2チャンネル）、25Mポイント（4チャンネル）、オプションで200Mポイントまで拡張可能。 デジタル・チャンネル：25Mポイント |
| 最高波形取込レート | ≥ 500,000 wfms/s |
| ハードウェア・リアルタイム波形レコード＆リプレイ | ≥450,000 wfms（シングル・チャンネル） |
| ディスプレイ | 9インチ静電容量式マルチタッチ（ジェスチャー操作可能） 1024x600 カラーLCD |
| 共通コマンドのサポート | IEEE488.2 スタンダード |
| インターフェース類 | USB2.0（ホストx1、デバイスx1）LAN（10/100/100、LXI-C）GPIB（オプション：GPIB-USBアダプター）、HDMIx1、トリガーOUT |
| 寸法・重量 | 367mm(w)x200mm(H)x130mm(D)、<3.5kg |
付属品：ch数分のパッシブプローブセット、電源コード（3P）、USBケーブル、クイックガイド ※取扱説明書はメーカーWebSiteよりダウンロード。
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | MSO5104 |
|---|---|
| 型番: | MSO5104 |
| メーカー: | リゴル |
