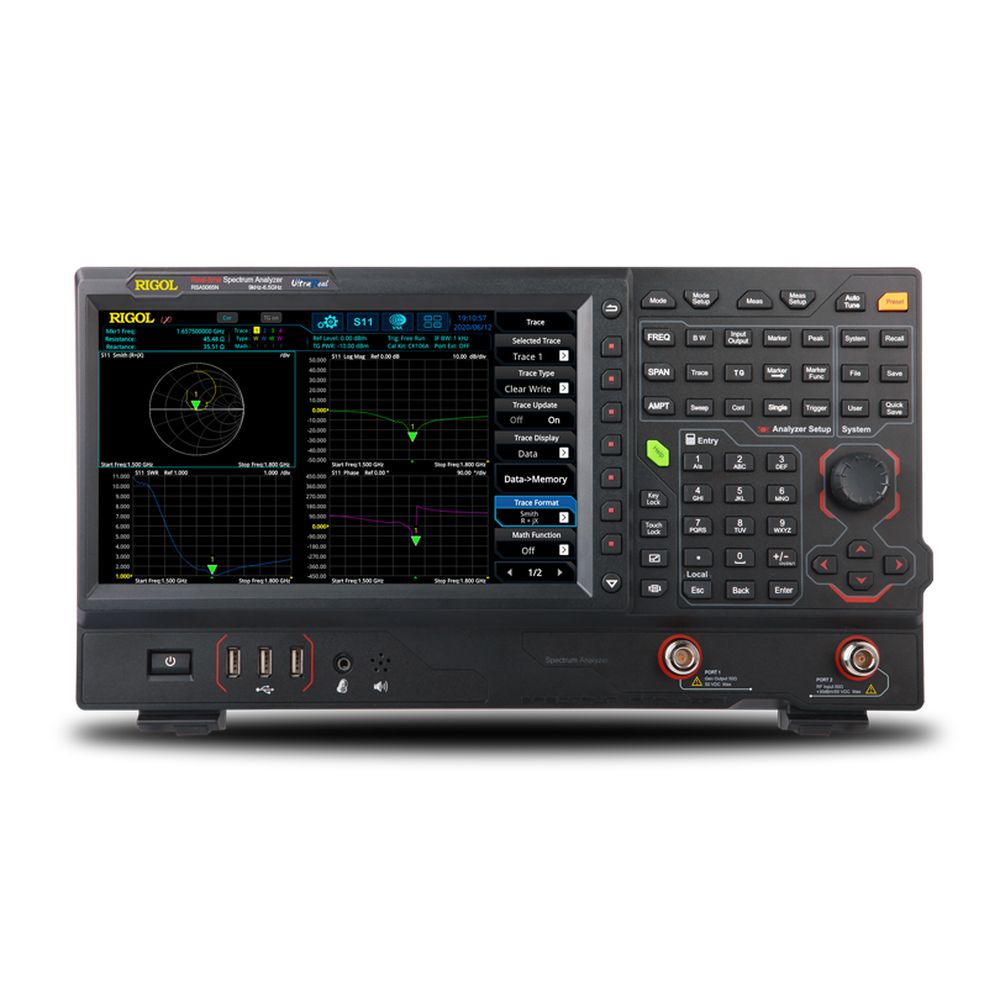

【お問合せ商品】RIGOL リアルタイム・スペクトラム・アナライザ 9kHz ~ 6.5GHz RSA5065N

定価: ¥1,450,900(税込)
価格: ¥1,450,900 (税込)
メーカー: リゴル
型番: RSA5065N

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

商品画像はシリーズ代表例を使用しており、外見などが異なる場合がございます。
ご注意ください。

リアルタイム・スペクトラム・アナライザ RSA5000シリーズ

RSA5000リアルタイム・スペクトラム・アナライザは、リアルタイム測定と掃引測定、オプションのベクトル信号解析アプリケーション・ソフトウェア(VSA)およびEMI測定アプリケーション・ソフトウェア(EMI)を備え、優れたパフォーマンスと仕様を備えています。 周波数範囲は9kHz〜6.5GHz(RSA5065)で、トラッキング・ジェネレータ付きの「-TG」モデルもあり、企業の研究開発、生産ライン、教育、などの分野で広く使用可能です。

特徴

ビルトイン・ベクトル・ネットワーク解析モード
VNAモードでは、電子部品や回路網のS11、S21、DTF測定を行うことができます。特性をスミス・チャート、ポーラ・チャート、その他の形式で示すことができます。

ウルトラリアル・テクノロジ
RSA5000は、自社開発のウルトラリアル・テクノロジを搭載して最大40MHzのリアルタイム帯域幅を提供します。 リアルタイム帯域幅の範囲では、7.45usの期間を超える過渡信号が100%キャプチャされ、正確に測定されることが保証されます。

ベクトル解析
ベクトル信号解析機能VSAは、QAM、PSK、MSK、ASK、FSKなどのさまざまなデジタル変調形式をサポートします。この機能は、速やかに復調し、コンスタレーション、アイダイアグラム(ベースバンド信号)、スペクトログラム、復調データなどを表示して、設計の問題を発見します。

内蔵EMI測定ソフトウェアによる伝導/放射のプリ・コンプライアンス・テスト
RSA5000の内蔵EMI測定アプリケーション・ソフトウェアは、CISPR準拠のフィルタと組み合わせて、製品の伝導エミッションと放射エミッションを事前にテストし、エミッション源を特定して改善し、市場投入までの時間を短縮します。

FMT 周波数マスク・トリガ
FMT周波数マスク・トリガは、リアルタイム・スペクトラム・アナライザのユニークなトリガ・モードです。 テンプレートをすばやく構築し、テンプレート・ルールに一致する信号を正確に見つけてトリガし、観測範囲内の散発的な異常を検出できます。

多様なインタフェースによって向上したコネクティビティ
HDMIインタフェースを介して外部の大きなディスプレイに接続することができます。 IPアドレスにアクセスして機器を直接制御できるWebコントロール機能をサポートしています。

マルチ・タッチ・スクリーン
RSA5000は10.1インチのマルチ・タッチ静電容量式ディスプレイを備えし、波形のドラッグ、ズームなどのさまざまなジェスチャをサポートして、速やかな設定が可能です。

7つのリアルタイム表示モード
7つのリアルタイム表示モードによりRF信号の補足と解析を容易にします。PvT(パワー対時間)表示あるいはスペクトログラム表示は、時間による信号の変化を表示します。ノーマル表示とデンシティ表示は、異なる設定のトレースや検波器でパワーを表示します。RSA5000はこれらの表示を組み合わせ、マーカやトリガを利用することでタイムのRF解析やデバッグの柔軟に対応できます。

-165 dBmのDANL(オプションのプリ・アンプ使用時)
低いパワーの信号(高調波や干渉波)を表示し、掃引モードとリアルタイム・モードでのトラブル・シューティングを容易にします。

シリーズ 周波数範囲 分解能帯域幅 位相ノイズ 表示平均ノイズレベル トラッキング・ジェネレータ
RSA5065N 9kHz~6.5GHz 1Hz~10MHz -108dBc/Hz@10kHz -165dBm Yes

商品仕様

製品名: RSA5065N
型番: RSA5065N
メーカー: リゴル
