testo 外線サーモグラフィ セット - スマートフォン用サーモグラフィ testo 860i [0563 0860]
testo 860iはスマートフォン/タブレットにワイヤレス接続可能なサーモグラフィです。 アプリケーションに特化した測定機能 デルタヒートとデルタクールを使用して、素早く簡単にデルタT (温度差)を熱画像上で解析することが可能です。 手の届かない場所にある対象物を手軽に検査できるだけではなく、スマートフォンやタブレットに取り付けて片手操作することもできます。 testo 860iはモバイル端末にインストールされたモバイルアプリtesto Smartにワイヤレス接続します。熱分布、温度計の届かない場所の温度測定等、様々なアプリケーションにご活⽤いただけます。
- testo 860iはスマートフォン/タブレット用サーモグラフィ
- モバイルアプリ testo Smartとワイヤレス接続。測定データの記録、テキストファイルのエクスポート、測定レポート作成や送信など可能
- testo Smart対応のtesto 605i温湿度計(別売)と連携し、熱画像に温湿度を記録したり、カビリスク診断モードを簡単に行う事が可能
- testo Smart対応のtesto 770-3クランプメーター(別売)と連携し、熱画像に電圧や電流の測定情報を記録可能
- 画素数: 256 x 192 pixel
testo 860iは、手の届かない場所にある対象物を手軽に検査できるだけではなく、スマートフォンやタブレットに取り付けて片手操作することもできます。
256 x 192 ピクセルで価格に対して高画質な赤外線画像を撮影できます。 ワイヤレス接続を採用することでOS問わず接続することが出来、部署内でツールの共有ができます。
撮影したデータはすべてモバイルアプリ testo Smart内に直接保存され、簡単に画像へアクセスできます。アプリ対応の他機器(testo 605i/testo 770-3)と連携し、熱画像に温湿度や電流/電圧などの情報入力を自動で行えます。 アプリ上で各フォーマットへの出力やレポートの作成を行えますので業務効率化につながります
アプリケーション
- 各種保守メンテナンス時の温度異常確認
- 製品品質チェック
- 空調設備メンテナンス
- 断熱性(省エネ)診断
- 産業機械メンテナンス
アプリケーションメニュー
testo 860iは、モバイルアプリ testo Smartに設定されている、アプリケーションメニューを使用して、熱画像内のデルタT(温度差)を素早く簡単に測定できます。

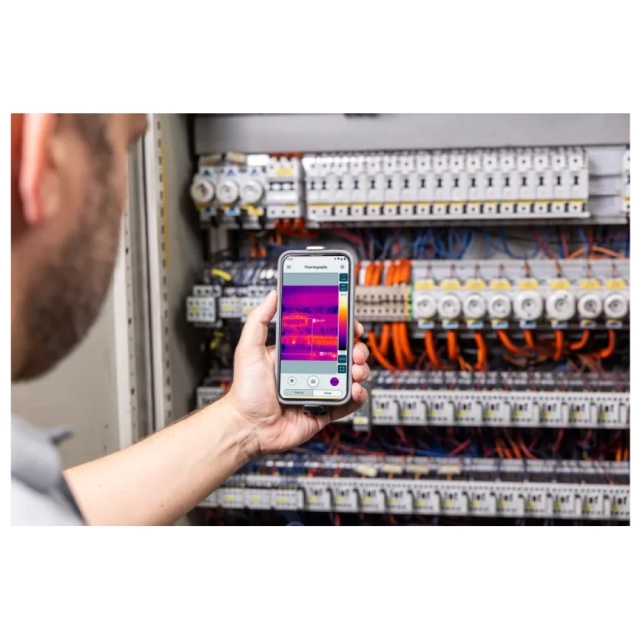

【サーモグラフィ】:メンテナンス時にホットスポットとデルタTを迅速かつ簡単に表示します。

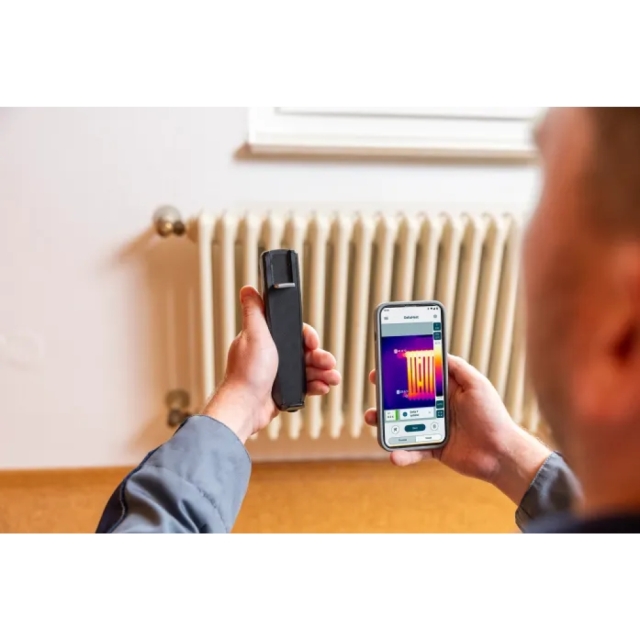

【デルタヒート】:ラジエーターの流入温度と戻り温度の差を素早く測定します。

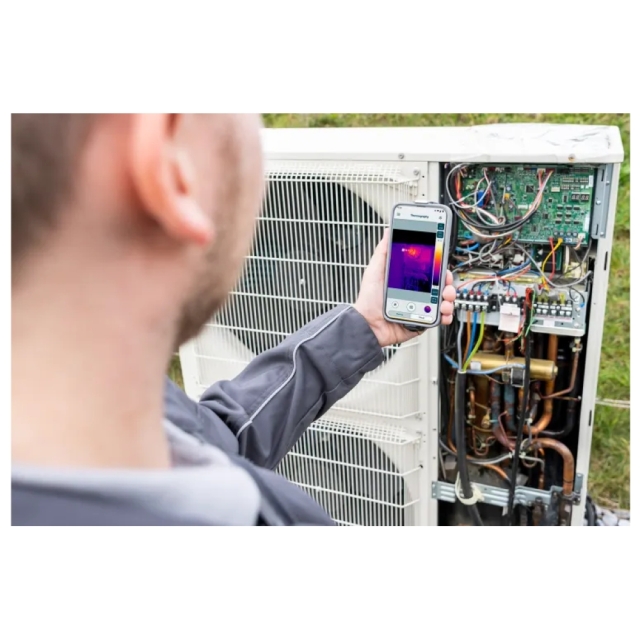

【デルタクール】:冷凍空調システムの配管の温度差を素早く確認します。

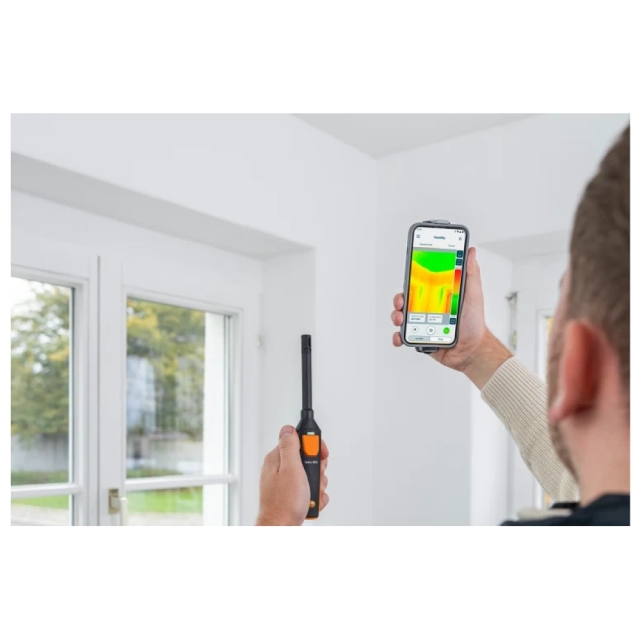

【湿度】:室内環境のカビリスクの評価にも役立ちます。
同梱品
- 本体
- USB Type Cケーブル (5 V/2 A)
- ケース
一般テクニカルデータ
| 保護等級 | IP54 |
|---|---|
| システム要件 | requires iOS 17 or newer; requires Android 14 or newer; Bluetooth® 4.0搭載のモバイルデバイスが必要 |
サーモグラフィ 赤外画像出力
| 視野角 | 48° x 36° |
|---|---|
| フォーカス | 固定焦点 |
| 最小焦点距離 | 0.3 m |
| フレームレート | 9 Hz |
| 画素数 | 256 x 192 pixels |
| 温度分解能 | 50 mk |
| スペクトル範囲 | 8 ~ 14 µm |
サーモグラフィ 可視画像出力
| 最小焦点距離 | 0.4 m |
|---|---|
| 画素数 | 640 x 480 pixels |
サーモグラフィ 画像
| カラーパレット | 11種類 (アイアン・レインボー・レインボーHC・冷-温・青-赤・グレースケール・グレースケール (反転)・セピア・Testo・高温アイアン・湿度) |
|---|---|
| デジタルズーム | 可能 |
| 画像切替 | 赤外線画像/可視画像 |
| (in the testo Smart App) | |
測定
| 精度 | ±3 ℃ or ±3 % of m.v. (at ambient temperature of -10... +40 ℃ and scene temperature of 0... +150 ℃ or +100... +350 ℃) |
|---|---|
| 放射率 | 0.01 ~ 1 |
| 測定範囲 | -20 ~ +350 ℃ |
| 反射温度 | マニュアル; (via testo Smart App) |
測定機能
| 解析機能 | Hot/cold spots, Delta T, up to 10 selectable individual measuring points, area measurement (min./max. on area) |
|---|---|
| 電気測定モード-マニュアル入力 | ○ |
| 表面湿度モード-マニュアル入力 | 可能 |
| 湿度計との接続による湿度測定 | Automatic transfer of the optional testo 605i or testo 625 thermohygrometer readings via Bluetooth to the testo Smart App |
| クランプメーターとの接続による電気測定 | Automatic reading transfer of the optional testo 770-3 clamp meter via Bluetooth to the testo Smart App |
| Application-specific measurement functions | DeltaHeat; DeltaCool; humidity mode |
| (in the testo Smart App) | |
サーモグラフィ 装置
| フルスクリーンモード | 可能 |
|---|---|
| 無線LAN接続 | Communication with the testo Smart App; WLAN: IEEE 802.11b/g/n* |
| Bluetooth® | Peer-to-peer advertising for fast connection set-up* |
| Remote-controlled operation | Up to 10 m from the mobile device (via WLAN) |
| * An overview of the radio authorisations in the different countries can be found in the download section of the testo 860i product page in the "Quick Start Guide testo 860i" document. | |
サーモグラフィ 画像保存
| 画像保存形式 | .bmtまたは.; .jpg形式; .csv |
|---|---|
| メモリ容量 | On a mobile device |
電源
| バッテリの種類 | Integrated Li-ion rechargeable battery |
|---|---|
| 充電方法 | USB-C |
| Charging time | Approx. 90 min (15-min charge of an empty battery equals 30 min of operating time) |
環境温度
| 湿度 | 5 to 95 %RH, non-condensing |
|---|---|
| 耐振動 | IEC 60068-2-6 |
| Impact resistance test | 1.5 m |
| 保管温度 | -20 ~ +70 ℃ |
| 動作温度 | -10 ~ +50 ℃ |
性能1
| 三脚取付 | 1/4 - 20UNCネジ |
|---|---|
| Mobile device attachment | Clip span: min. 120 mm, max. 170 mm and device depth up to max. 12 mm |
| 質量 | 195 g |
| 外形寸法 | 165 x 45 x 38 mm |
PCソフトウェア
| システム要件 | Windows 10; Windows® 11 |
|---|---|
| (testo IRSoft) | |
商品仕様
| 製品名: | 0563 0860 |
|---|---|
| 型番: | 0563 0860 |
| メーカー: | テストー |
