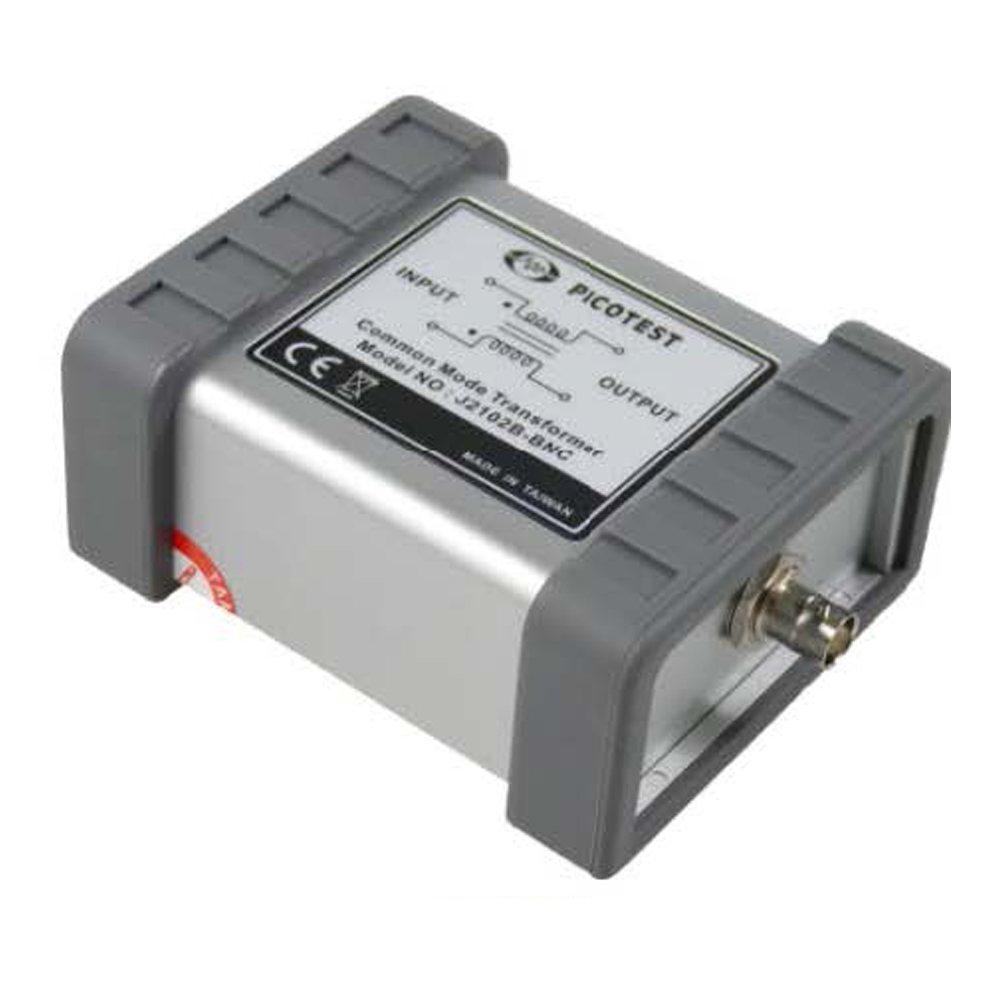

PICOTEST コモンモード・トランス BNCコネクタ J2102B-BNC

定価: ¥135,300(税込)
価格: ¥135,300 (税込)
メーカー: ピコテスト
型番: J2102B-BNC
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

PICOTEST コモンモード・トランス J2102B-N

グランド・ループを除去する最も簡単で効果的な方法は、J2102B コモンモード・トランスなどの広帯域コモンモード・トランスを測定に追加することです。低インピーダンス PDN 測定用のトランスは、帯域幅が非常に広く、損失が少なく、カップリングが密である必要があります。そうでなければ、測定周波数範囲で正確な測定結果が得られません。このトランスを介して 50Ωの伝送ライン・インピーダンスを維持することも重要ですが、 J2102Bはこれを簡単に実現します。

  • 低周波グランド・ループの影響を大幅に減衰
  • 電源供給ネットワーク(PDN)に必要な2ポート・シャントスルー・インピーダンス測定をサポート
  • 超低ノイズ出力 - 超高リップル除去
  • 2種類の出力コネクタタイプを用意;BNCおよびNコネクタ
  • 少なくとも 6GHzまでの50Ωの伝送ラインの完全性を維持
  • ネットワーク・アナライザ、オシロスコープ、スペクトラム・アナライザなど、あらゆる種類のテスト機器と連携してグランド・ループを除去

仕様

仕様
特性 定格
3dB帯域 1Hz-6GHz
挿入損失 TBD
リターンロス TBD
最大電圧 50V
温度範囲 0-50℃
最大高度 6000フィート
絶対最大電圧 < 50VAC and 75VDC

*注意;帯域幅の上限は、インジェクタとDUT間の相互接続に大きく依存します。

詳細は製品サポート情報をご覧ください。

商品仕様

製品名: J2102B-BNC
型番: J2102B-BNC
メーカー: ピコテスト
