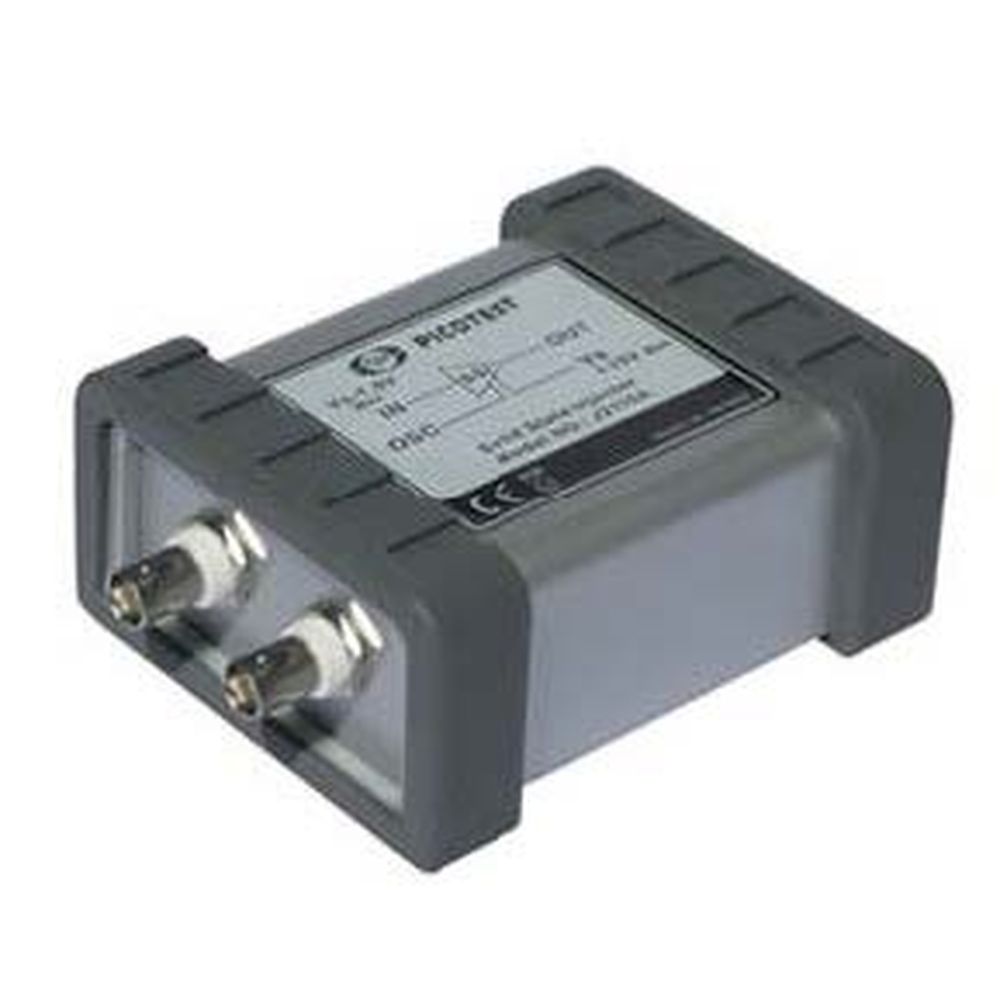

PICOTEST ソリッドステート・ボルテージ・インジェクタ J2110A

• DC-45MHz; 熱制御、機械制御、最高性能のレギュレータ、アンプをサポート
• 高精度、低歪
• 25Ω;挿入抵抗
• 50Ω;発振器入力
• < 3uA;標準バイアス電流
• >2 MΩ;標準入力抵抗
• ユニバーサル入力を備えた高PSRR、低ノイズ・レギュレータ

帯域幅が1Hzから5MHz以上の高品質のインジェクション・トランスでは、一部のテストに関して、まだ不十分な場合があります。たとえば、典型的なヒーター・コントロール・ループの帯域幅は1Hz未満ですし、一部のリニアレギュレータやオペアンプ回路の帯域幅は最大100MHz、場合によってはそれ以上です。これらのアプリケーションに対しては、ソリッドステート・インジェクタが必要な帯域幅を提供できます。ソリッドステート・インジェクタはDCで動作できますが、周波数の上限は、選択したコンポーネント、およびプリント回路基板の材料とレイアウトによって決まります。DC-200MHzの動作範囲を持つソリッドステート ・インジェクタを入手することは可能ですが、50MHzを超えると、インジェクタとテスト対象の回路との相互接続に注意が必要です。インジェクタの電源からのリップルが測定のダイナミックレンジやSN比を大きく低下させないことが不可欠です。 結果のプロットは、トランス・インジェクタよりもソリッドステート・インジェクタを使用した場合の方が多くの場合、より綺麗になります。

回路内の有効な注入ポイントの選択は、トランス・インジェクタよりもソリッドステート ・インジェクタの方がより注意が必要です。 ソリッドステート・インジェクタは、注入ポイントにハイ・インピーダンスで挿入されます。 正しい結果を得るには、測定の片側が反対側よりもはるかに高いインピーダンスの必要があります。典型的な電源制御ループでは、電源の出力インピーダンスが電圧検出分圧器のインピーダンスと比較して非常に低いため、一般的に電圧検出分圧器が適切な注入ポイントです。

ソリッドステート・インジェクタは動作電圧に制限があり、大部分は10Vまたは12V に制限されています。これは注入信号の振幅ではなく、信号動作電圧のピーク値 (正または負) です。

仕様

注意;機器の損傷または破損を避けるために、絶対最大定格を遵守し、常に超えないように注意してください。

詳細は製品サポート情報をご覧ください。
