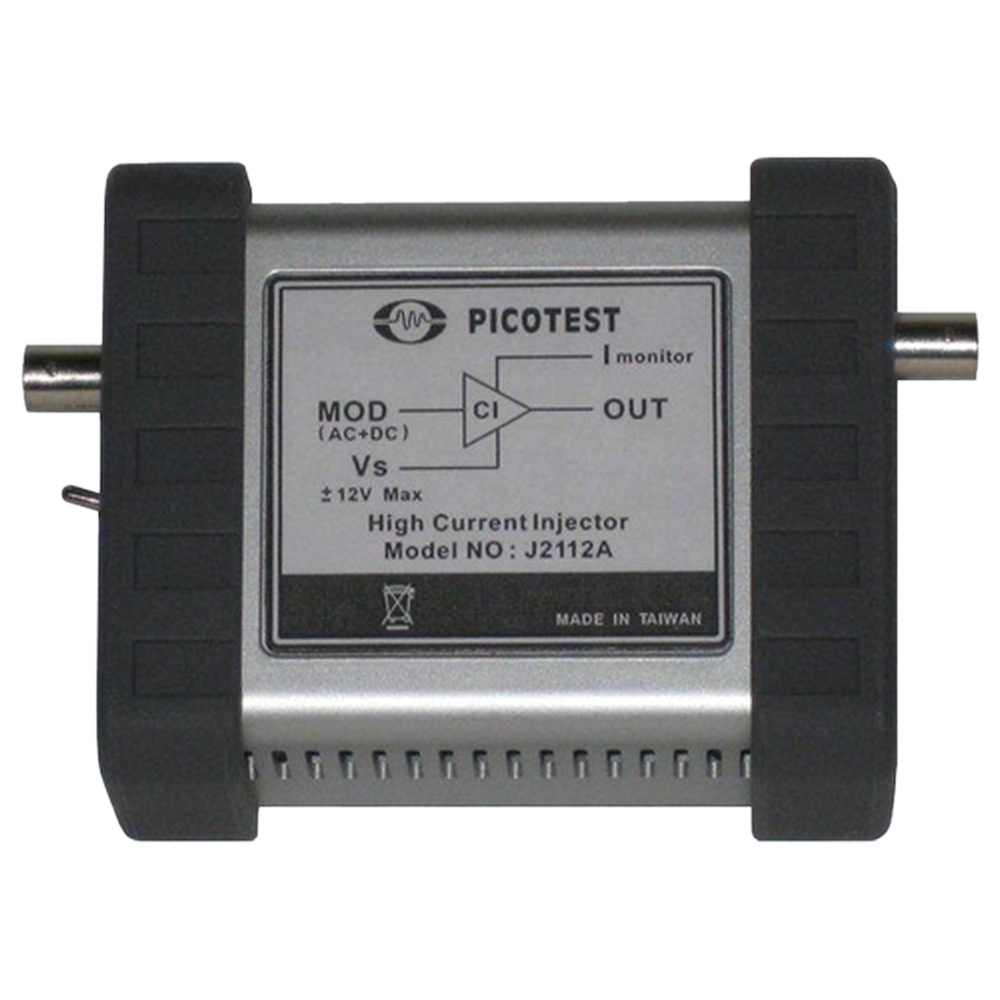

PICOTEST 高電流インジェクタ J2112A
J2112A カレント・インジェクタは、G5100Aまたは他の同等のファンクション・ゼネレータと組み合わせると、小信号および大信号の負荷を最大40MHzまでステップ・アップし、最大 20nsの立ち上がり/立ち下がり時間、最大 1Aの電流で実行できます。 立ち上がり時間と立ち下がり時間を制御でき、任意の波形を使用してインジェクタを駆動し、事実上あらゆる特性パターンの負荷電流プロファイルを生成できます。
- ユニバーサル入力を備えた高PSRR 低ノイズ・レギュレータ
- 1Aまでステップ・アップ可能な高速トランジェント負荷
- 20nSec(代表値)の立ち上がりおよび立ち下がり時間
- DC-40MHz 使用可能レンジ (相互接続依存)
- 回路に影響を与えないで、位相マージン、出力インピーダンス、逆伝達、クロストーク、入力フィルタの安定性を測定
- 正電圧源で動作
- ネットワーク・アナライザで使用する組込みオフセット機能
- 50Ω出力の高精度電流モニタ
- 各メーカのAWG、ファンクション・ゼネレータ、ネットワーク・アナライザと連携
仕様
| 仕様 | |
| 特性 | 代表値 |
| 最大入力電圧 DC+AC | +5V |
| 最大出力電流 | +1A |
| 最小出力電流 | 24mA |
| 絶対出力許容電圧 | -60 ~ -1.5 and +1.5 ~ +60* |
| 最大出力電圧 | ±10.5V |
| 電流モニタ | 0.1V/A |
| 変調利得 | 0.2A/V |
| オフセット電流(代表値) | +240mA |
| -3dB周波数帯域(-10dBm) | DC - 50MHz |
| 温度範囲 | 0 - 50℃ |
| 最大高度 | 6000フィート |
| 絶対最大電圧 | < 50VAC and 75VDC |
保証:メーカー保証
商品仕様
| 製品名: | J2112A |
|---|---|
| 型番: | J2112A |
| メーカー: | ピコテスト |
